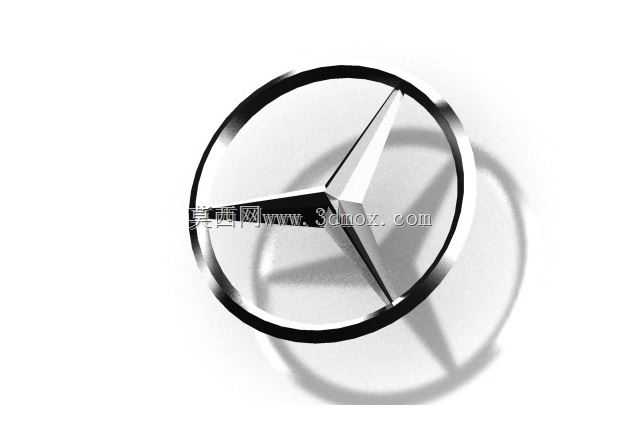

奔驰三叉星徽车标外观结构设计

该标识作为乘用车辆前脸、尾门及轮毂位置的核心品牌识别部件，其三维结构设计需兼顾品牌视觉辨识度、安装适配性与不同工况下的耐用性。从实际装车场景来看，该标识需适配轿车、SUV、性能车等不同奔驰车型的格栅安装位、尾门钣金安装面，部分车型的轮毂中心盖也会采用同结构缩小版本，因此设计阶段需同步考虑不同缩放比例下的视觉协调性，避免尺寸缩放后出现星徽比例失真、环形外圈粗细不均的问题。

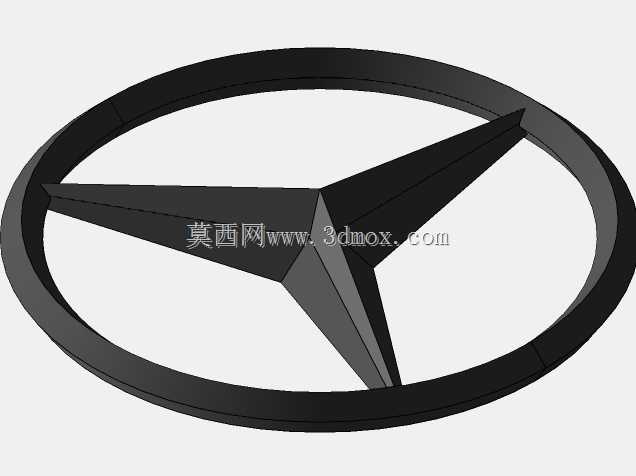

从结构设计思路来看，整体采用环形外圈包裹三叉星辐的经典构型，三根星辐以中心交汇点为基准呈120度均匀分布，每根星辐的截面采用渐变式棱面设计，从中心交汇点向外圈延伸的过程中，棱面宽度逐步收窄，边缘做小圆弧过渡处理，既避免锐边带来的磕碰风险，也能在光线照射下形成清晰的明暗交界线，强化品牌标识的视觉识别度。环形外圈的截面并非规则圆形，而是采用微弧面凸起设计，与星辐的棱面形成视觉层次差异，安装后与车身钣金或格栅底座贴合时，外圈边缘预留0.2mm的贴合压边，可避免安装后出现边缘翘边、缝隙不均的问题。

在安装边界设计上，该标识背部采用通用型定位柱加背胶的复合安装结构，中心定位柱直径根据不同车型的安装孔位做适配调整，常规前脸格栅安装版本的定位柱直径为6mm，定位柱高度根据格栅底座的厚度设定为8mm，安装时定位柱先卡入格栅预留孔完成初定位，再通过背部的 automotive 级亚克力泡棉胶完成最终固定，可承受-40℃到85℃的环境温度变化，不会出现胶层脱落、标识移位的问题。尾门安装版本则取消定位柱，完全采用高粘背胶固定，背部贴合面做微弧处理，匹配尾门钣金的曲面弧度，避免贴合后出现局部空鼓。

从功能特性来看，该标识的外表面采用多层电镀工艺处理，底层为镀镍层提升基材与镀层的结合力，中间镀铬层形成光亮的金属质感，最外层做耐紫外线清漆喷涂，可长期承受户外日晒雨淋、洗车药剂腐蚀，不会出现镀层起泡、氧化变暗的问题。针对新能源车型的特殊需求，部分版本的标识背部预留ACC雷达波穿透空间，星辐与外圈的材质选用雷达透波ABS材质，表面做真空镀处理，既保留金属外观质感，也不会对毫米波雷达的探测信号造成遮挡干扰，满足智能驾驶辅助系统的安装要求。

在实际建模过程中，需重点控制三根星辐的对称度公差，任意两根星辐之间的角度偏差需控制在±0.1度以内，星辐棱面的曲面曲率需保持连续，避免出现曲面褶皱、曲率突变的问题，否则电镀后会出现反光不均、外观瑕疵。环形外圈的圆度公差需控制在0.05mm以内，与背部安装面的平行度公差控制在0.03mm，确保安装后标识与安装面完全贴合，不会出现一侧高一侧低的歪斜问题。针对不同配置车型的需求，该标识可通过调整外圈直径、星辐厚度形成系列化零件，覆盖从A级到S级的全车型安装需求，无需重新进行整体构型设计，仅需调整参数即可快速生成适配不同车型的版本，大幅提升零件通用化率，降低开模与生产管控成本。
