操纵杆同功能适配组件结构设计

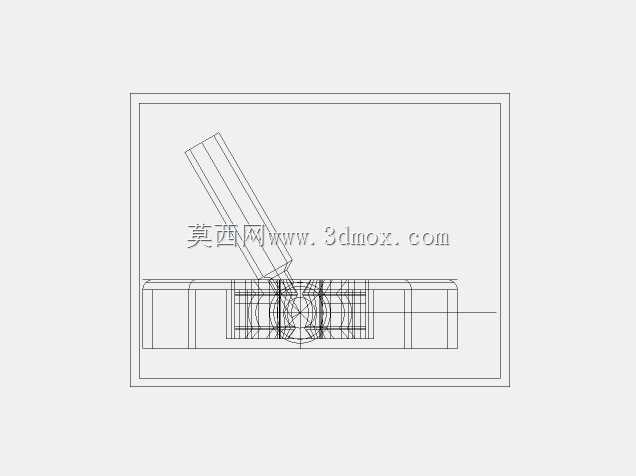

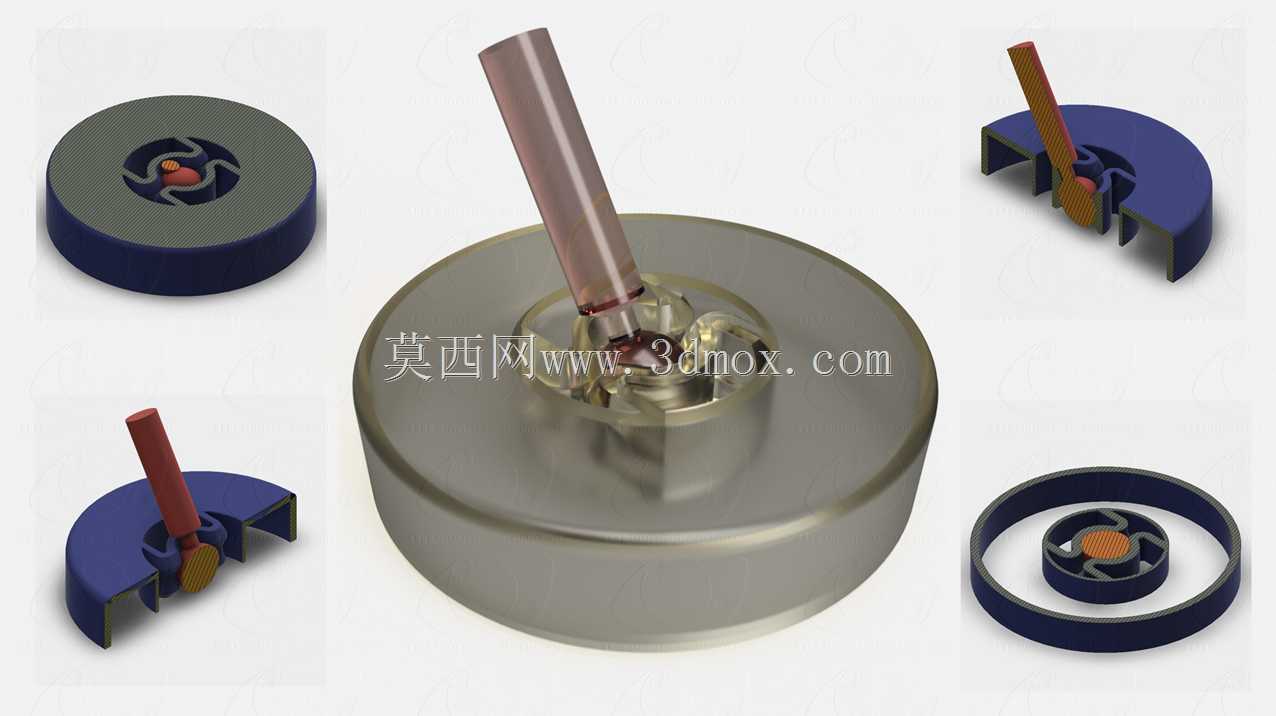

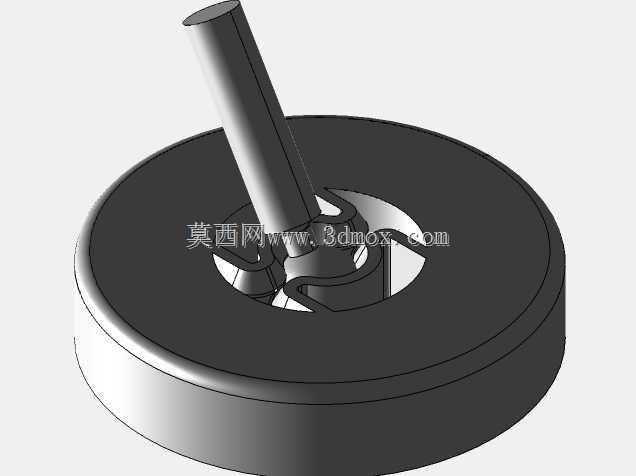

这类操纵杆适配组件，主要应用在需要小角度扳动实现档位切换、通路启闭的小型操控场景中，常见于便携设备操控端、小型工控装置操作位、民用器械调节端这类对操作手感、复位精度有明确要求的部位。组件核心功能是承接操纵杆的扳动输入，通过内部弹性卡合结构实现档位的定位保持，同时在操纵力撤除后提供稳定的复位力矩，避免操纵杆出现松旷、移位的问题。设计过程中优先考虑了操作力矩的一致性，内部卡合齿形的弧度经过反复调整，确保扳动过程中阻力变化平顺，不会出现突然卡滞或者脱档的情况，齿形接触位置做了小圆弧过渡，减少长期往复扳动带来的接触磨损，延长组件的整体使用寿命。组件整体采用圆盘式基座结构，外围环形壳体作为安装定位基准，安装时可直接嵌入预设的圆形安装槽内，基座外径适配常规小型操控位的安装开孔尺寸，轴向高度控制在薄型安装空间允许范围内，不会额外占用设备内部的布局空间，安装时仅需通过基座外圈的定位台阶完成轴向限位，无需额外设计复杂的固定结构，降低装配环节的工艺复杂度。中心的操纵杆插接孔做了公差收紧处理，与操纵杆杆身采用小间隙配合，确保扳动过程中杆身不会出现径向晃动，插接孔底部设置了承托结构，避免操纵杆受轴向压力时直接冲击内部弹性元件。内部的弹性复位件采用对称式布局，不管操纵杆向哪个方向扳动，都能获得均匀的复位弹力，不会出现单侧弹力不足导致的回位偏斜问题。外围的环形限位结构对操纵杆的最大扳动角度做了硬性限制，避免扳动角度过大造成内部结构的塑性变形，限位接触面同样做了缓冲结构设计，扳动到极限位置时不会产生生硬的碰撞感。拆分后的各零件均采用常规机加工或注塑工艺即可生产，没有特殊的异形结构需要定制特殊刀具，量产时的工艺成本可控，各零件之间的装配关系简单，依靠自身的卡扣结构即可完成组装，不需要额外使用紧固件连接，装配效率能够满足批量生产的节奏要求。在实际选型适配时，可根据操纵杆的杆径调整中心插接孔的尺寸，也可根据所需操作力矩的大小更换内部弹性元件的刚度参数，适配不同操作力度要求的使用场景，组件整体的密封结构也做了适配优化，可阻挡日常使用中的灰尘、碎屑进入内部卡合结构，减少后期维护的频次。
