壁挂式无线充电装置结构设计

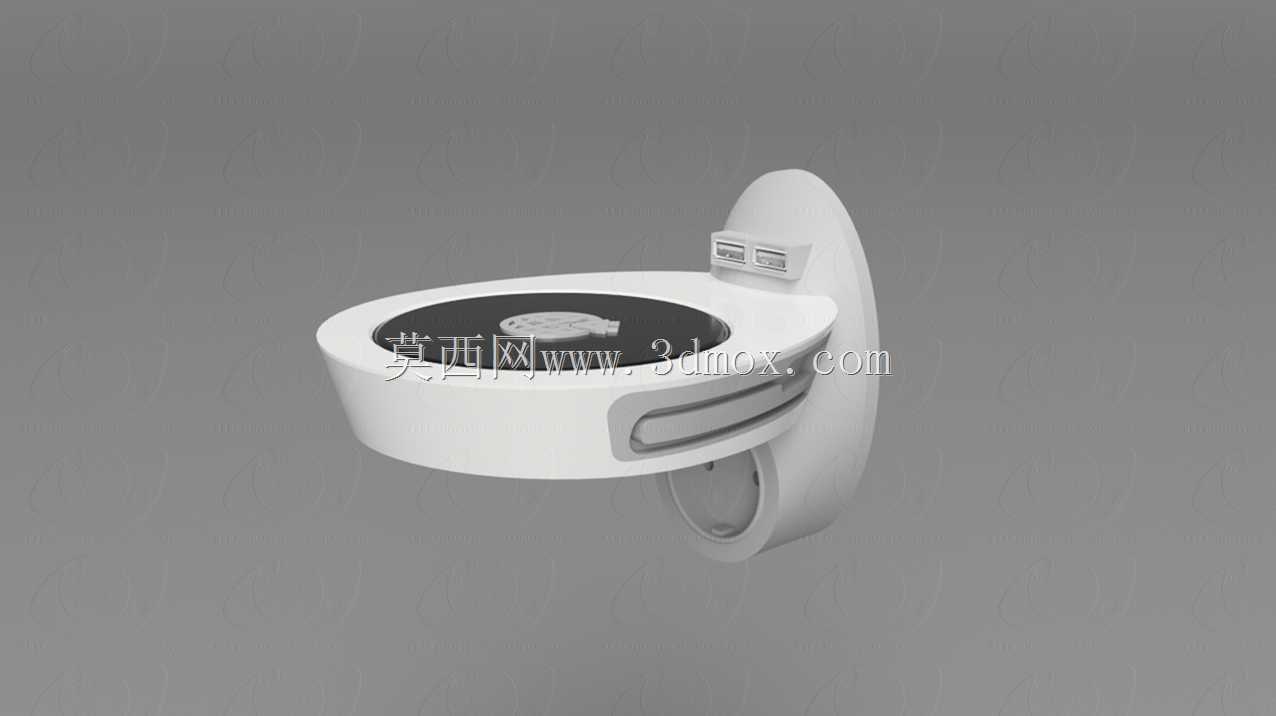

这款壁挂式无线充电装置的结构设计，首先考虑的是公共场景与狭小桌面空间的使用需求，区别于常规平放式无线充电板，壁挂安装的形式能够充分利用墙面垂直空间，避免桌面区域被充电设备占用，常见于酒店客房墙面、咖啡馆卡座旁、办公工位侧墙、家居床头墙面等场景，用户进入对应区域后只需将支持无线充电的数码设备放置在充电承托面上，即可完成无插接的供电操作，省去了找线、插拔接口的繁琐步骤。从功能特性来看，装置主体集成了无线充电发射模块，侧面预留的USB扩展接口可兼顾有线充电需求，能够同时为多台数码设备提供供电支持，承托面做了内凹限位设计，可防止放置的手机等设备滑落，壁挂底座与充电主体之间做了衔接过渡结构，安装时可先将壁挂底座通过膨胀螺丝固定在墙面预留点位，再将充电主体卡接固定在底座上，后期维护拆卸无需撬动墙面固定件。设计过程中优先考虑了安装边界的适配性，整体突出墙面的厚度控制在较低范围，避免过往人员磕碰，承托面的尺寸覆盖主流智能手机的放置需求，边缘做了圆弧过渡处理，没有尖锐棱角，壁挂底座的固定孔位间距符合常规墙面五金安装的通用尺寸，无需特殊打孔工具即可完成安装。结构内部预留了无线充电线圈的安装位、电路板的固定槽以及走线空间，线圈位置正对承托面中心区域，保证充电对位的准确性，外壳的分模线做了隐藏处理，侧面的功能接口位置做了内凹防护，避免日常使用中积灰或被磕碰损坏。承托面下方的镂空结构可作为临时的线缆收纳位，若搭配有线充电使用时，多余的线材可临时收纳在该区域，避免线材垂落杂乱，整体外壳采用硬质绝缘材质，兼顾结构强度与用电安全，安装高度建议设置在距离桌面或地面0.8米至1米的区间，符合用户站立或坐姿状态下随手放置设备的操作高度，无需抬臂或弯腰即可完成取放动作。
