对夹式DN50蝶阀工业结构设计

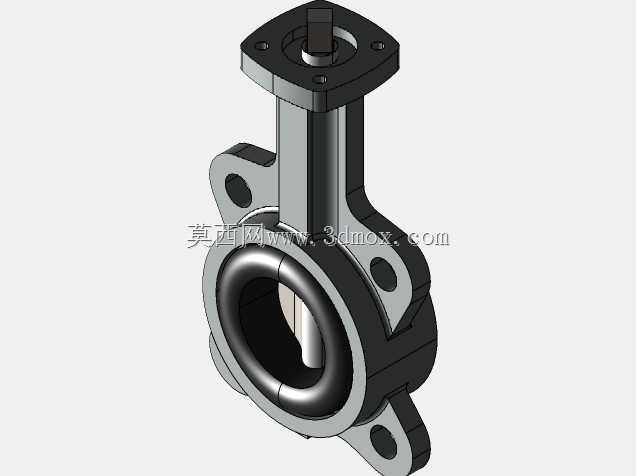

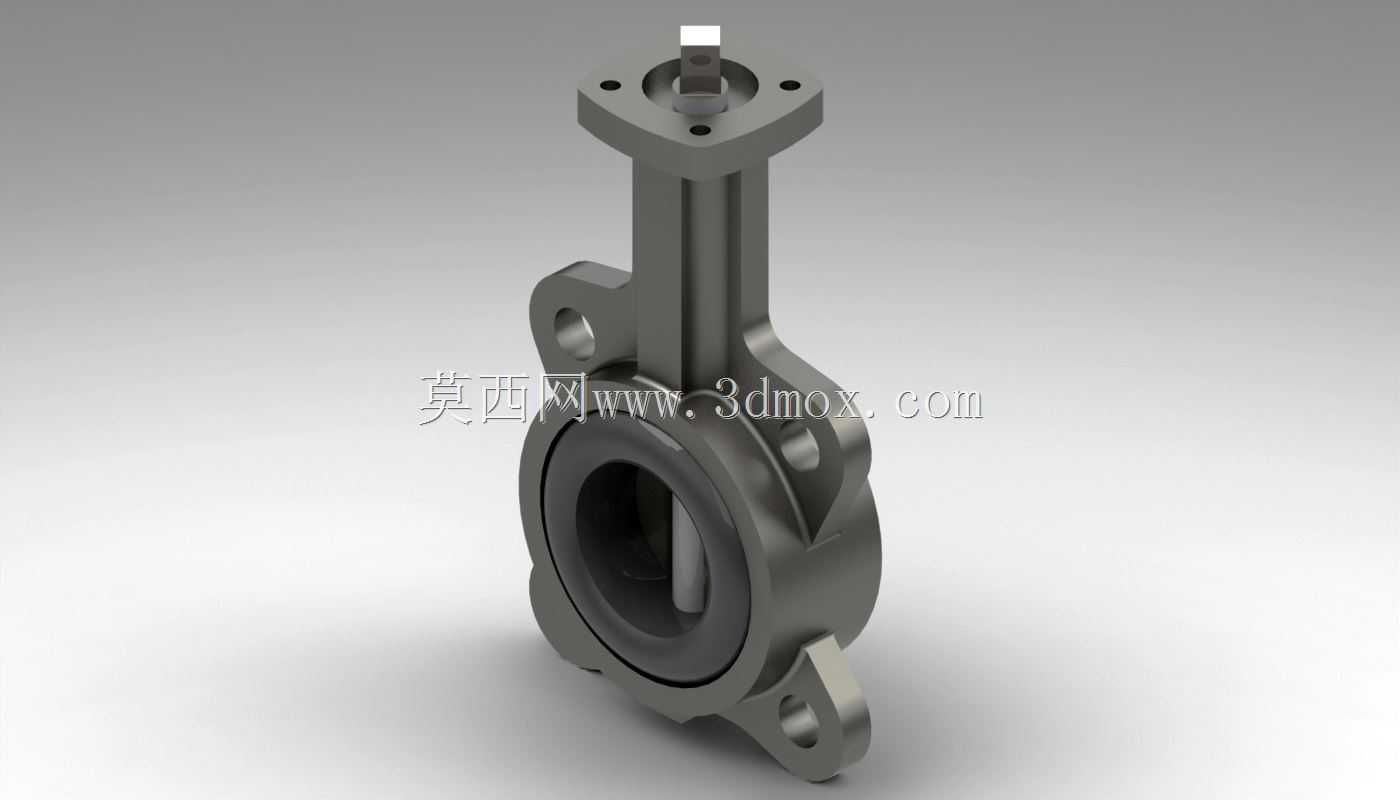

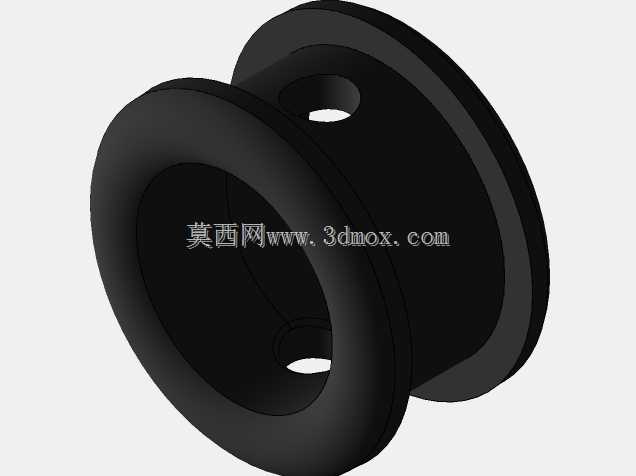

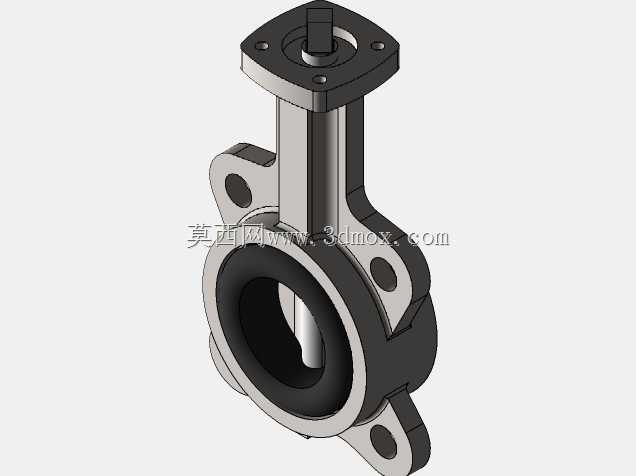

这款公称通径50的对夹式蝶阀，是中小口径管路系统里应用极广的流体控制部件，日常在给排水管网、暖通空调循环水支路、化工低压流体输送线、食品加工物料管路里都能见到它的身影，核心作用是通过阀板的90度回转，实现管路内介质的通断或者流量调节，相比同口径闸阀、截止阀，它的结构长度更短，安装占用空间小，启闭扭矩低，手动操作时不需要太大的手轮力就能完成开关动作。从结构设计逻辑来看，整体采用对夹式安装结构，阀体两侧没有自带法兰，安装时直接夹在管路两端的配对法兰之间，靠长螺栓穿过法兰孔锁紧固定，这种设计能大幅降低阀体自身的材料消耗，同时缩短阀门整体轴向尺寸，适合安装空间局促的管段。阀体上的安装耳带定位孔，安装时可以先穿定位螺栓对齐法兰同轴度，避免密封面错位导致的泄漏问题。阀板采用流线型圆弧结构，回转时不会对介质流道造成过大的节流突变，全开状态下流阻系数远低于同口径截止阀，介质通过时的压损小，适合对管路压降有要求的循环系统。密封结构采用包覆式橡胶阀座，阀板关闭时挤压橡胶阀座形成线密封，低压工况下密封可靠性高，橡胶材质的阀座还能补偿一定的安装同轴度误差，降低对管路安装精度的要求。阀杆采用上下两段式支撑结构，上端连接驱动端的方头适配手动手柄、气动执行器或者电动执行器的安装接口，不需要额外加工连接套就能直接适配常规驱动件，下端插入阀体底部的定位轴孔，回转时阀杆的径向窜动量小，阀板不会因为长期受介质冲刷出现偏磨。从安装边界来看，这款蝶阀的轴向结构长度符合对夹蝶阀的常规尺寸规范，配对法兰采用PN10或者PN16标准板式平焊法兰即可，安装时不需要额外预留阀门抽出的大空间，后期维护时只需要松开法兰螺栓就能拆下阀门，更换阀座或者阀板的操作难度低。日常选型时，要注意阀板的材质适配输送介质的腐蚀性，阀座橡胶的耐温范围匹配管路介质温度，避免长期高温工况下橡胶老化失效，驱动端的连接尺寸符合ISO5211标准，不管是配手动手柄还是加装自动执行机构都能直接适配，不需要额外定制连接支架。在管路布置时，这款蝶阀建议安装在水平管段上，阀杆垂直向上，避免介质中的杂质沉积在阀杆轴封位置造成磨损泄漏，如果安装在垂直管段上，要注意在阀门前后加装支撑，避免阀门长期受管路重量挤压变形。
