DN65法兰式手轮三通换向截止阀

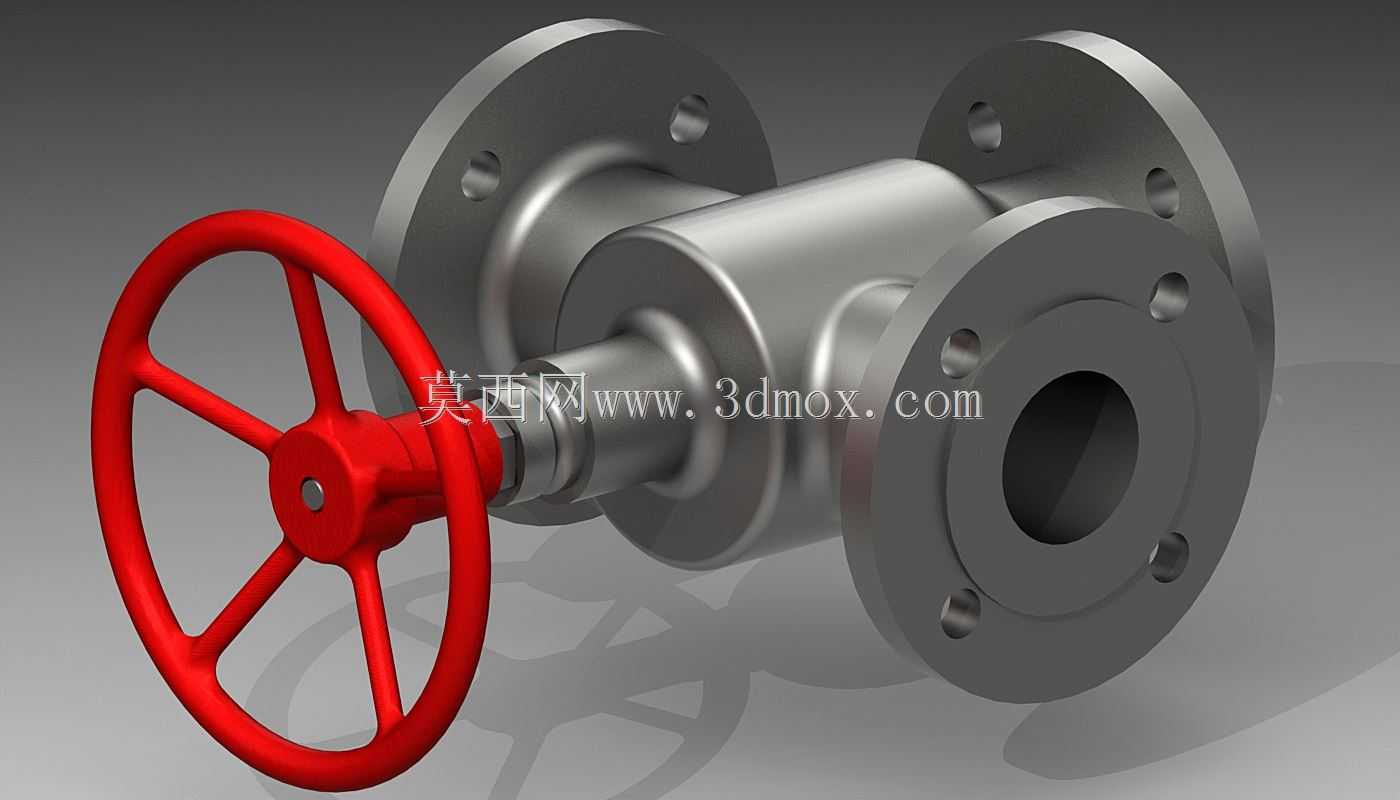

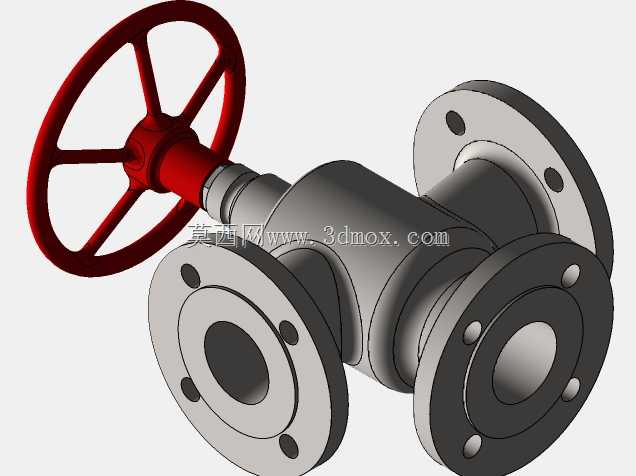

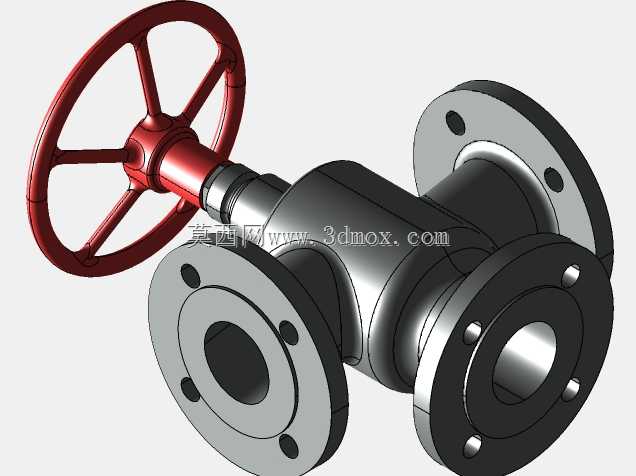

这款DN65规格的三通阀，主要面向工业流体输送管路的介质换向、分流与合流工况，常见于化工循环水系统、暖通空调管网、中小型工艺物料输送支路、市政给排水支管段等场景，可替代两个直通阀完成管路流向切换，减少管路接头数量、降低泄漏点位风险。阀体采用三法兰连接结构，三个接口均为标准DN65法兰对接面，法兰盘上均匀分布螺栓过孔，安装时可直接与同规格管路法兰配对，通过螺栓紧固加密封垫片完成密封，无需额外焊接转接头，适配常规PN16压力等级的管路安装要求，安装边界需预留手轮操作空间，手轮侧需留出至少一倍手轮直径的操作距离，方便运维人员手动开关操作，避免操作空间不足导致阀门无法完全启闭。手轮采用轮辐式结构，红色涂装辨识度高，轮缘直径经过力矩匹配设计，操作人员无需额外加力杆即可完成额定压差下的启闭操作，阀杆与阀体之间采用常规填料密封结构，可在长期使用后通过压紧填料压盖补偿密封磨损，降低维护成本。设计过程中优先考虑了流道的平顺性，三个接口的交汇腔做了圆弧过渡处理，减少介质流经时的局部阻力损失，避免介质在阀腔内滞留形成沉积，尤其适配带少量固体颗粒的流体输送工况，减少颗粒卡涩阀芯的概率。阀芯采用三通换向结构，可实现一进两出或者两进一出的流向切换，也可根据管路需求调整为截止状态截断介质，手轮的旋转圈数与阀芯行程做了匹配，全开位置有明确的行程限位，避免操作过位导致密封面损伤。阀体外部的金属质感表面做了防锈处理，可适配常规室内工业环境安装，若用于户外或者腐蚀环境可额外增加防腐涂层，法兰密封面采用突面结构，适配常规橡胶垫片、缠绕垫片等常用密封件，无需定制特殊密封件，降低后期运维的配件采购成本。整体结构没有复杂的异形零件，所有零部件均为常规机加工可实现的结构，建模过程中严格遵循管路附件的安装尺寸规范，法兰螺栓孔的分度圆直径、法兰厚度、阀杆伸出长度均匹配行业通用标准，可直接用于管路装配的干涉检查、运维操作空间模拟，也可作为同类型阀门改型设计的基础参考模型，帮助设计人员快速完成管路布局的三维校核，减少现场安装时出现的尺寸不匹配、操作空间不足等问题。
