PYF14-AN型继电器插座三维结构设计

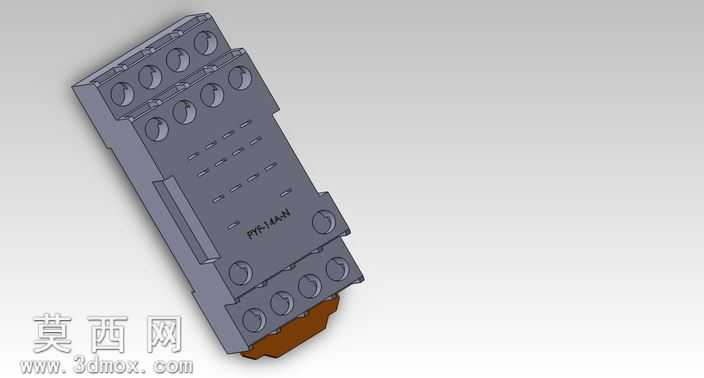

本作品为PYF14-AN型继电器插座的三维参数化设计成果，建模阶段依托三维机械设计软件完成全尺寸1:1还原，首先通过测绘实物获取插座的外形轮廓、安装孔位、接插端口的精准尺寸，以多基准面配合的方式搭建基础骨架，依次完成主体基座、接线端子槽、继电器插合位、侧边卡扣结构、底部出线端的特征建模。建模过程中对基座的多组圆形接插孔采用阵列特征快速生成，保证孔位间距、孔径尺寸的一致性，同时对基座表面的标识刻印、侧边的定位凸台、底部的卡接脚等细节特征做了精细化还原，确保模型与实物的结构匹配度。材质设置上，主体基座部分赋予深灰色阻燃工程塑料材质，调整材质的粗糙度参数模拟工业塑料的哑光磨砂质感，底部的接线端部分赋予棕褐色电木材质，接插内部的导电端子赋予金属铜材质，通过调整金属材质的反射率、高光参数还原金属导电件的质感，渲染阶段采用柔和的环境光配合定向补光，清晰展现插座的分层结构与各部位的轮廓细节，避免阴影遮挡关键结构特征。结构设计上，该插座采用上下分层的布局，上部设置多组对应继电器引脚的圆形接插孔，孔位排布与适配继电器的引脚完全对应，下部设置对应数量的接线端子位，用于外部导线的压接固定，侧边设置的卡扣结构用于继电器安装后的限位固定，防止使用过程中继电器松脱，基座四周的安装孔位用于将插座固定在导轨或安装面板上，整体结构紧凑，接插路径设计合理，能够保证继电器安装后的连接稳定性。设计过程中重点考量了接插部位的配合公差，对插合面的间隙做了合理预留，既保证继电器插拔的顺畅度，又避免间隙过大导致的接触不良问题，同时对基座的壁厚做了均匀化处理，避免注塑生产过程中出现缩痕、变形等缺陷，所有边角位置均做了小圆角过渡处理，既符合工业产品的安全设计要求，也提升了模型的视觉真实感。
