LS1发动机排气侧连接法兰结构设计

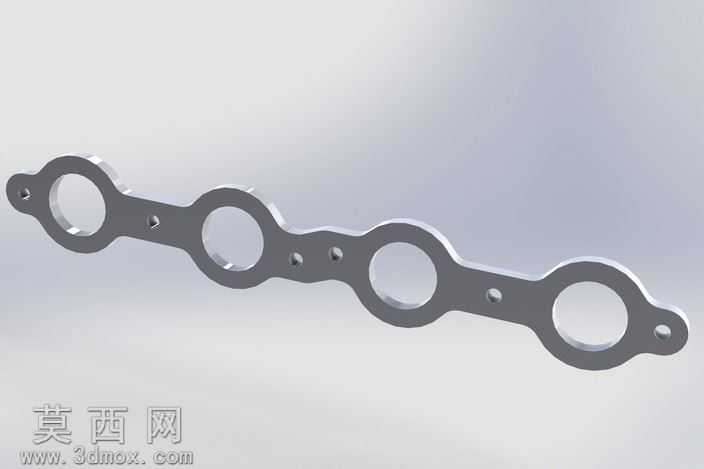

本作品为LS1系列发动机适配的排气歧管连接法兰三维模型，建模过程依托参数化三维设计环境完成，整体采用自顶向下的设计思路，首先匹配LS1发动机缸盖排气侧的孔位基准，确定四个圆形通流孔的中心距、孔径尺寸，保证通流孔与缸盖排气道完全对齐，避免排气干涉。模型主体为长条状一体式钣金切削结构，整体轮廓做了圆角过渡处理，消除尖锐棱角，既降低加工过程中的应力集中风险，也避免安装过程中划伤操作人员。法兰本体上除四个主通流孔外，在相邻通流孔的间隔区域、法兰两端位置均匀布置了多个安装定位小孔，小孔位置严格对应缸盖的螺栓安装点位，保证安装时的定位精度与连接强度。建模过程中对法兰的厚度做了参数化设定，可根据不同的排气压力需求、密封材质选型快速调整厚度参数，适配不同的改装与原厂配套场景。材质渲染阶段，为模型赋予了磨砂金属材质，模拟真实铸钢/不锈钢法兰的表面质感，调整金属粗糙度、反光度参数，还原金属零件在自然光下的漫反射效果，同时对安装孔的边缘做了倒角细节处理，还原真实机加工零件的工艺特征。结构设计上，一体式长条结构相比分体式法兰具备更好的结构刚性，安装时可保证四个排气接口的平面度一致，避免因分体安装产生的平面度误差导致的排气泄漏问题，法兰的密封面做了平面度公差的虚拟校验，保证密封面在螺栓锁紧后可与密封垫片充分贴合，实现可靠的密封效果。建模过程中同步完成了装配干涉检查，验证法兰与周边排气歧管、缸盖螺栓、密封垫片的装配间隙，确保模型可直接用于后续的工程出图、加工仿真、装配模拟等环节，整体模型特征完整，无冗余几何元素，参数可编辑性强，可适配不同排量、不同改装方案的LS1系列发动机配套使用。
