车库门底部固定支撑替换件

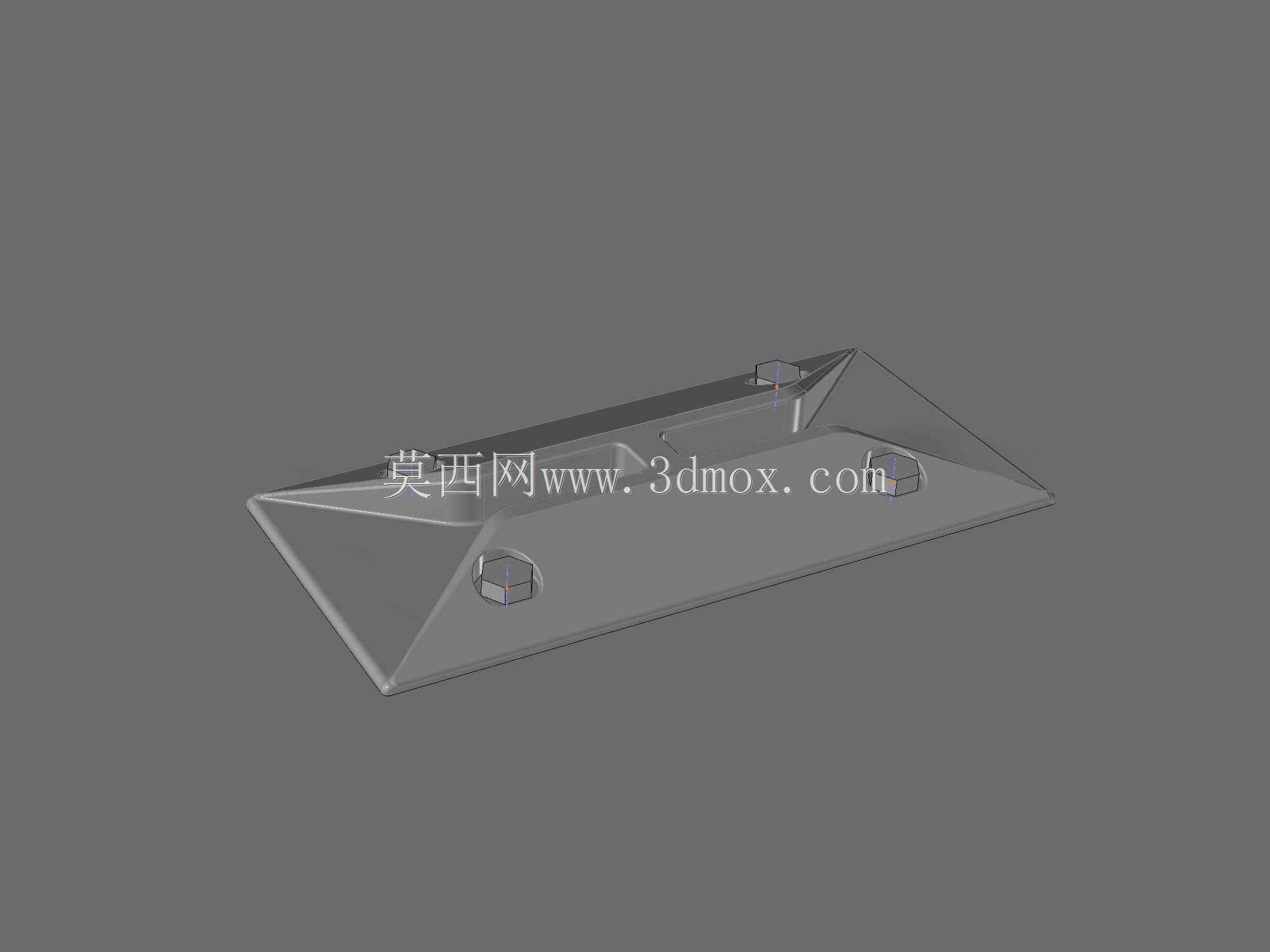

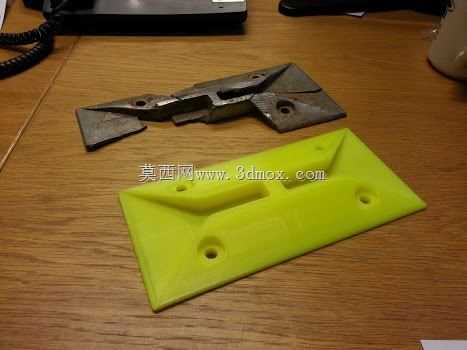

日常民用车库的翻板门、卷帘门底部，常设置与地面接触的定位支撑结构，这类部件长期承受门体下落的冲击力、地面潮气的腐蚀，还有日常开关门过程中的剐蹭，很容易出现锈蚀、断裂、变形的问题，一旦损坏，门体下落时就会出现定位偏移，无法完全贴合地面，不仅会漏风进灰，严重时还会导致门体卡滞，影响正常启闭。这款支撑件就是针对这类损坏场景做的替换设计，整体采用平板式基座结构，基座上预留三个沉头安装孔，安装时可以直接用膨胀螺丝将基座固定在水泥地面的对应位置，不需要对原有地面做大规模开凿处理，适配常见的家用车库地面施工条件。基座上方设置凸起的卡接定位柱，刚好可以嵌入车库门底部边框的预留卡槽内，门体下落时，定位柱能承担横向的限位作用，避免门体底部出现左右窜动，同时基座的上平面可以承托门体的下边框，分散门体下落时的冲击力，避免边框直接磕碰水泥地面出现变形。设计过程中优先考虑了安装的适配性，基座的整体厚度控制在8mm，不会因为垫高层度过高导致门体关闭后出现缝隙，三个安装孔的孔位间距参考了市面主流家用车库门的底部安装尺寸，孔位做了1mm的余量设计，就算原有地面的旧安装孔有轻微偏差，也能顺利完成对位安装。定位柱的尺寸做了圆角过渡处理，门体下落时就算有轻微的位置偏差，也能顺着圆角滑入卡槽，不会出现卡滞顶死的情况。基座的边角全部做了倒钝处理，避免安装和日常使用过程中划伤施工人员或者剐蹭车辆轮胎。从实际使用场景来看，这类替换件不需要复杂的安装工具，普通用户用手电钻和扳手就能完成更换，相比原厂的金属焊接支架，这款结构的受力分布更均匀，沉头孔安装后螺丝头部不会突出基座表面，不会出现螺丝被门体撞弯、锈蚀后难以拆卸的问题。基座的支撑面做了轻微的防滑纹理处理，和门体边框接触时能增加摩擦力，减少开关门过程中的异响问题。在建模过程中，特意对安装边界做了校核，基座的整体外轮廓尺寸控制在120mm*80mm，不会超出车库门底部边框的覆盖范围，不会影响车库门的正常密封胶条贴合，定位柱的突出高度设置为15mm，刚好能卡入门框的卡槽深度，不会因为插入过深导致门体无法完全落位，也不会因为插入过浅起不到限位作用。
