适配电动牙刷的液晶显示支撑座结构

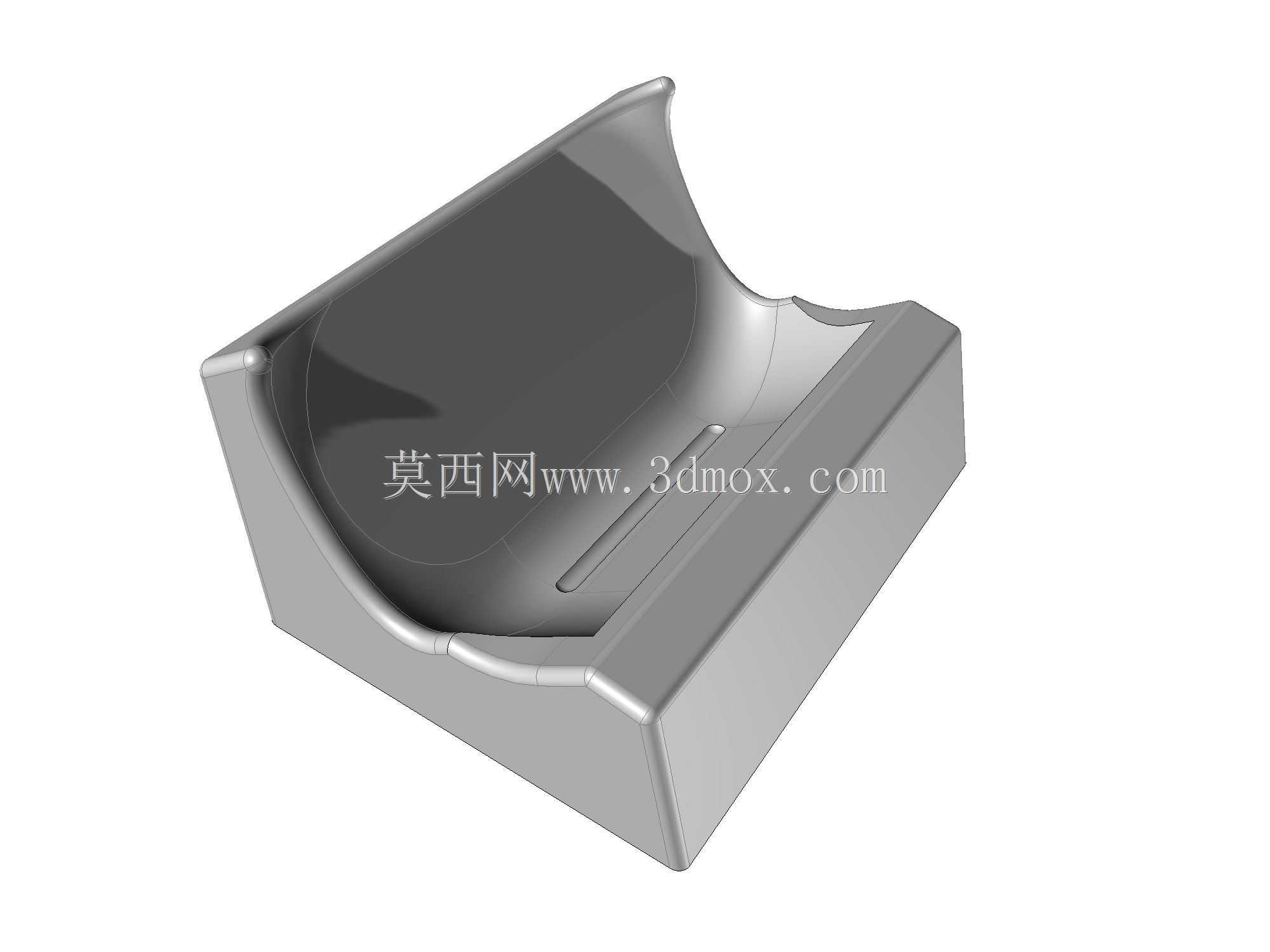

这款支撑座主要面向卫浴洗漱场景使用，核心作用是为电动牙刷配套的液晶显示模块提供稳定的承托与固定，解决日常使用中显示模块随意摆放易滑落、沾水、观察角度不佳的实际问题。从结构设计来看，整体采用分体式承托逻辑，下部基座为实心块体结构，上表面开设与显示模块外轮廓完全匹配的弧形嵌槽，嵌槽的深度控制在显示模块整体厚度的三分之一处，既能够保证模块嵌入后不会发生横向滑移，也不会遮挡显示区域的可视范围，日常站立洗漱时视线刚好与显示屏形成15度左右的俯角，无需刻意低头或抬手调整就能清晰读取屏幕上的计时、模式等信息。基座底部做了0.2mm的微倒角处理，放置在陶瓷洗手台、玻璃置物架等光滑台面时，不会刮伤接触面，同时底部预留了0.1mm的平面度公差，避免3D打印过程中产生的底部翘边导致放置不稳。上部与显示模块接触的承托边缘做了R1.5的圆角过渡，没有尖锐棱角，日常拿取清洁时不会划伤手部，也不会磕碰显示模块的金属包边。考虑到卫浴场景常年处于高湿度、多洗漱用品飞溅的环境，结构设计时特意在基座与显示模块的贴合面预留了0.3mm的间隙，避免积水长期积存在接触缝隙中滋生霉菌，日常清洁时可以直接将显示模块从基座上取下，分别擦拭接触面的水渍与污渍，没有清洁死角。安装边界方面，基座整体的长宽尺寸控制在80mm*45mm范围内，高度为30mm，不会占用洗漱台过多的置物空间，哪怕是小户型卫生间的窄边置物架也能轻松放置，不需要额外打孔或者粘贴固定，直接靠自身重量就能保持放置稳定，挪动位置也十分方便。设计过程中优先匹配对应型号电动牙刷显示模块的外轮廓尺寸，没有多余的冗余结构，整体造型简洁利落，没有突出的卡扣或者易断裂的薄壁结构，哪怕采用普通FDM3D打印工艺制作，也能保证足够的结构强度，日常使用中不小心碰倒也不会出现开裂、断裂的问题。承托槽的内侧没有设置额外的卡紧结构，完全靠轮廓贴合实现定位，取放时不需要额外施力，单手就能完成操作，适配日常洗漱时湿手操作的使用习惯。
