直径30黄色T型管道连接配件结构

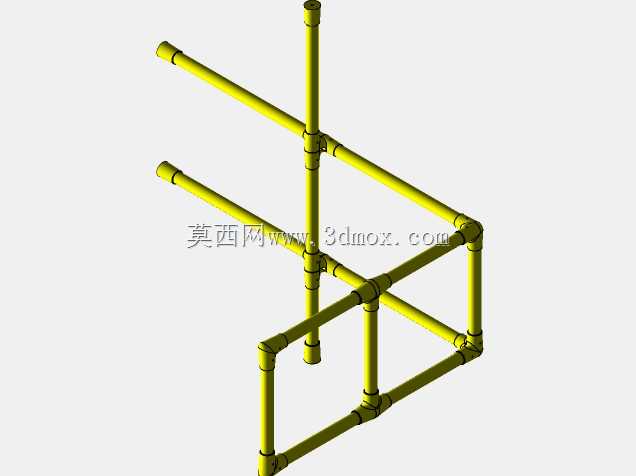

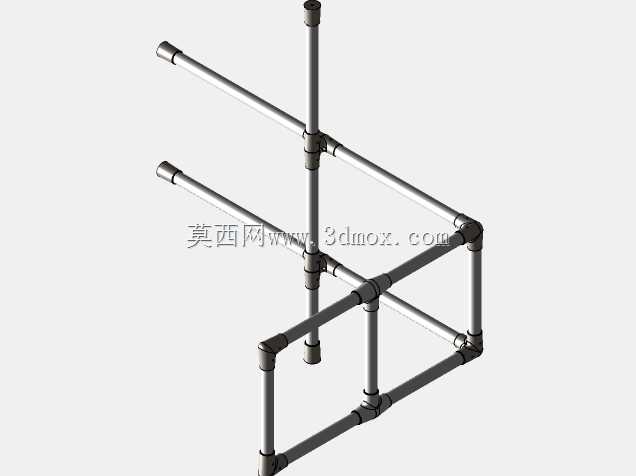

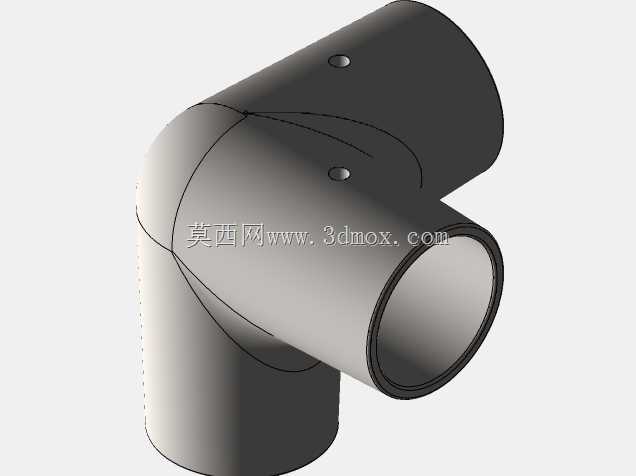

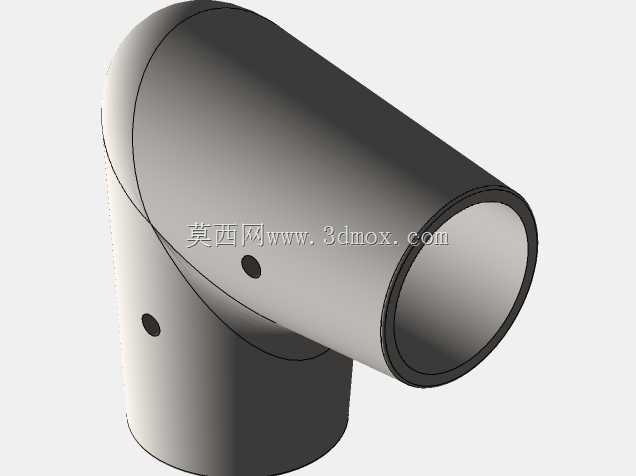

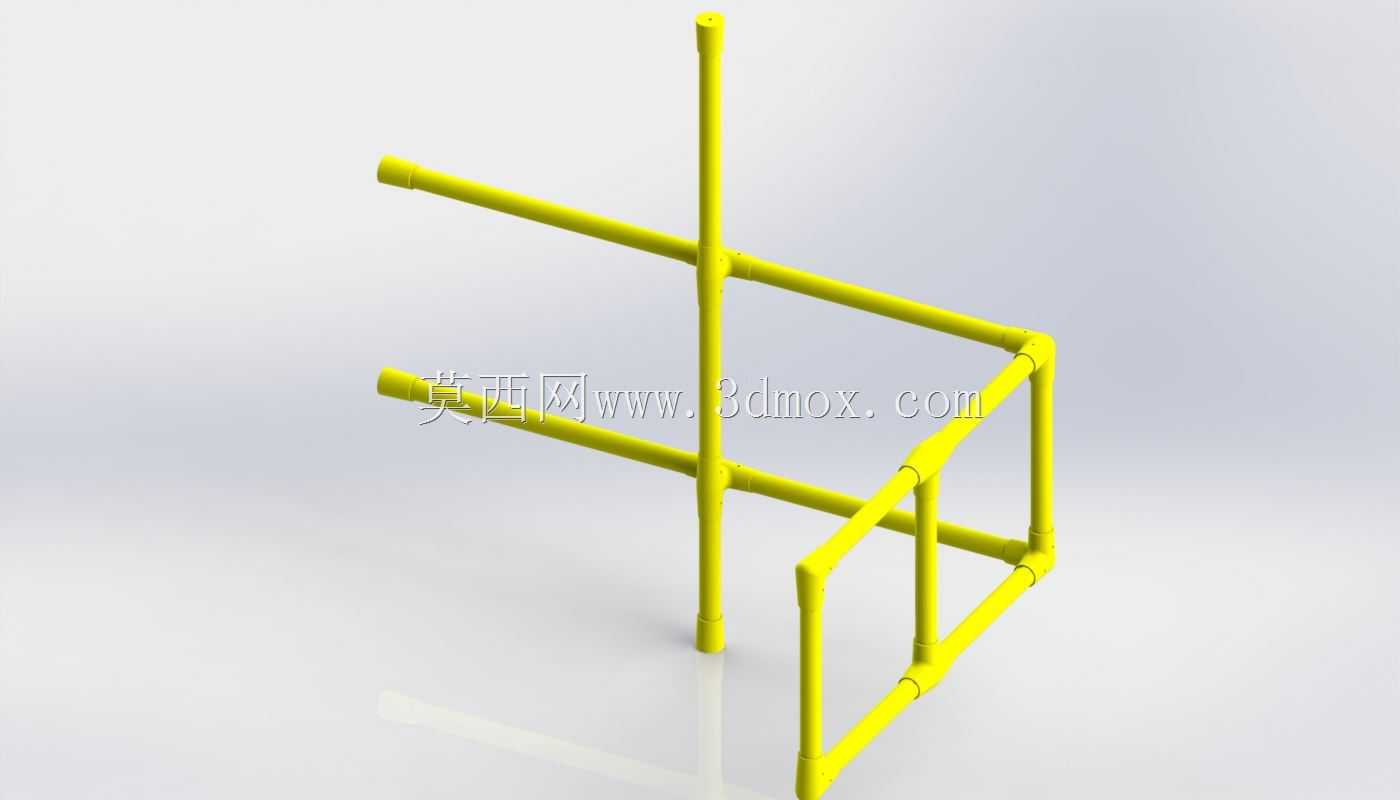

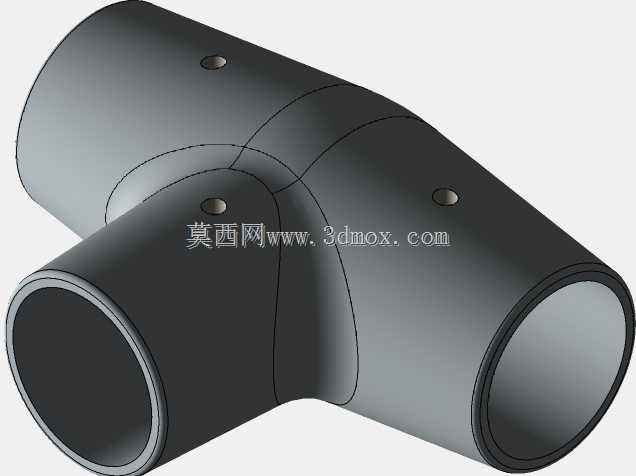

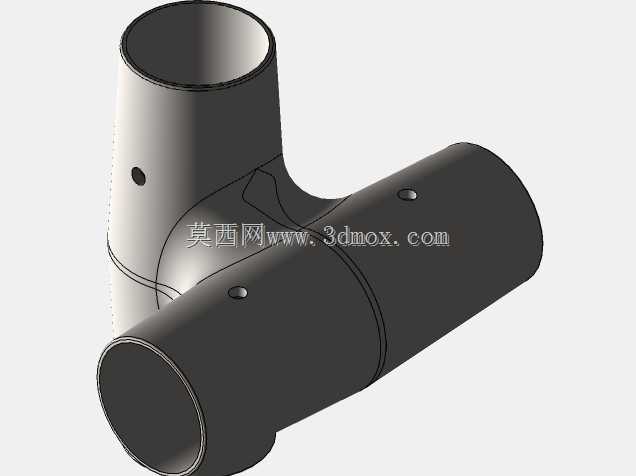

这类T型结构的管道连接件，主要应用在低压流体输送管路的分支搭建场景，常见于小型给排水支路、实验室气路排布、小型设备冷却循环管路的现场装配环节，适配公称直径30的硬质管材，可实现单路输入双路输出或者垂直方向管路的转向连通，无需额外定制异形接头就能完成直角分支的管路布局。从结构设计来看，接头的插接段做了等径适配处理，内壁与管材外壁的配合间隙控制在0.1mm到0.15mm之间，既保证粘接或者热熔连接时的密封填充空间，又不会因为间隙过大导致连接后管路同轴度偏差超差，影响后续管路的整体排布精度。整个管路组合的排布逻辑，是先通过垂直主管作为支撑主干，在不同高度位置引出水平分支管路，再通过同规格的90度弯头完成分支管路的转向，最终形成分层的立体管路框架，这种排布方式可以在有限的安装空间内最大化压缩管路占用的横向面积，适合安装在设备侧边或者墙体夹角这类狭窄安装区域。安装边界方面，单组T型接头的轴向插接深度为18mm，装配时需要在管材端部标记插接深度线，避免插接不到位导致的连接强度不足，或是插接过深挤压管路内部流道造成通径缩小影响流体输送效率。接头的过渡圆角做了R2的圆弧处理，既可以降低流体在转向位置的局部阻力损失，也能避免直角结构带来的应力集中问题，在管路承受轻微振动或者小幅度形变时，圆弧过渡位置不会出现应力开裂的情况。整个管路组合的所有连接节点都采用同规格等径接头，现场装配时不需要对管材做变径处理，切割后的管材端面只要保证垂直度误差在0.5mm以内，就能完成可靠连接，降低现场施工的加工难度。黄色的外观配色一方面可以起到管路标识作用，在复杂的设备管线排布中快速识别该路介质类型，另一方面也能在日常巡检时快速发现接头位置的渗漏、松动等异常情况，减少运维排查的时间成本。这类管件的结构设计没有多余的冗余结构，整体壁厚均匀，在满足1.0MPa工作压力的强度要求下，尽可能控制了接头自身的重量，降低管路整体的负载，避免长距离排布时因为接头自重导致管路下垂变形。
