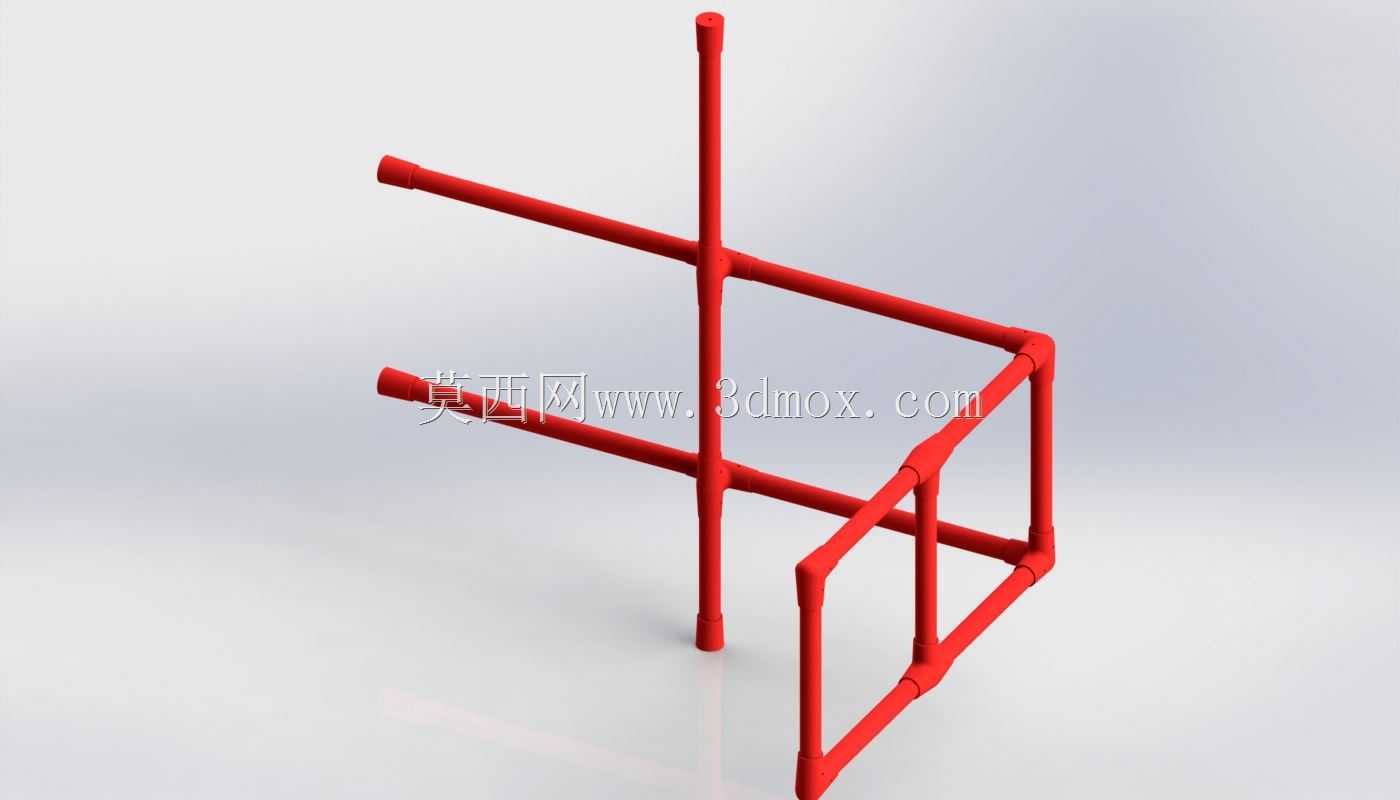

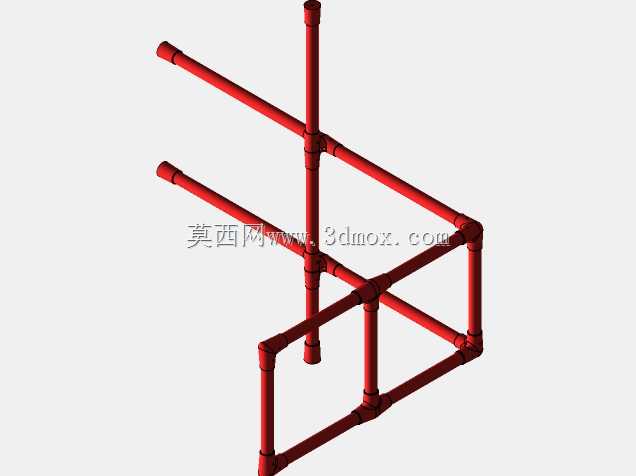

红色多通管路拼接组合结构展示

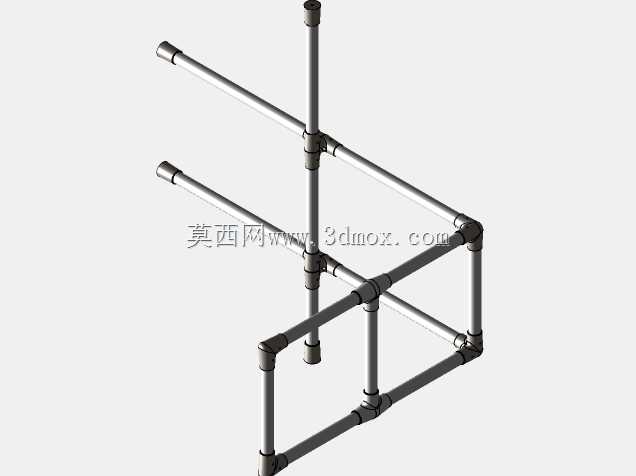

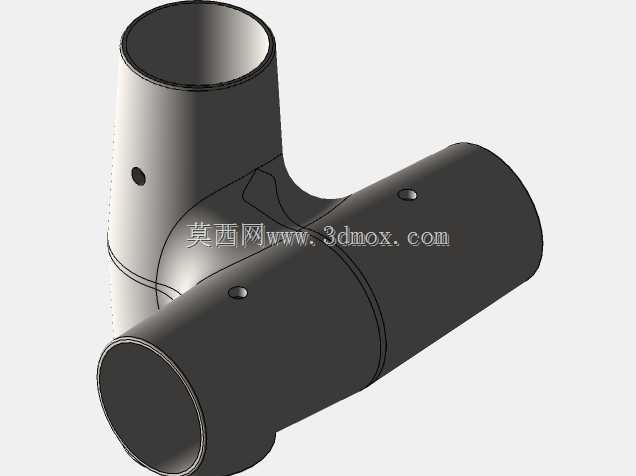

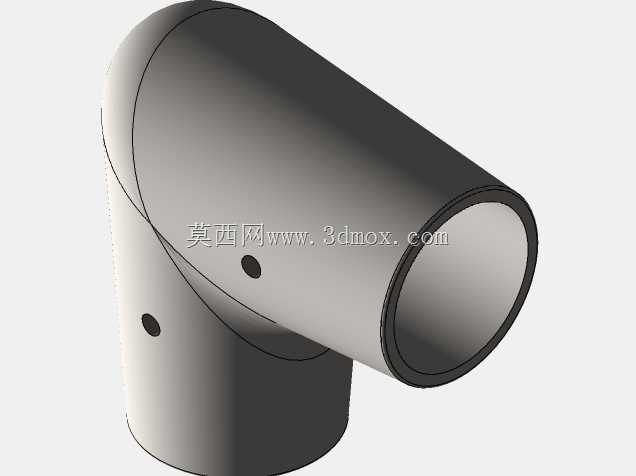

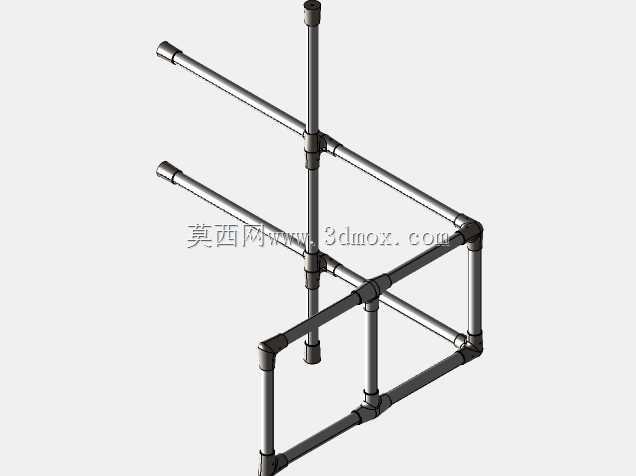

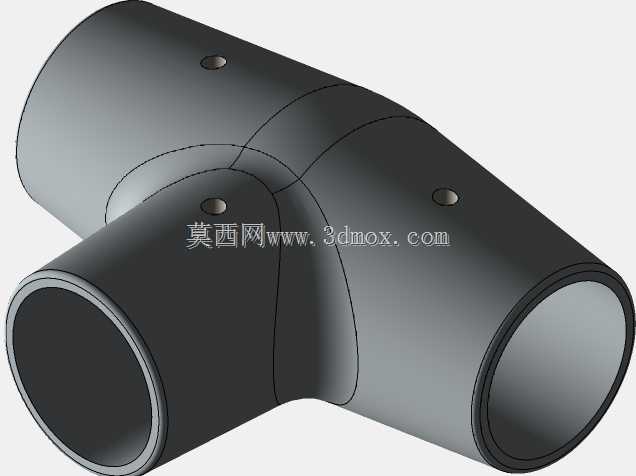

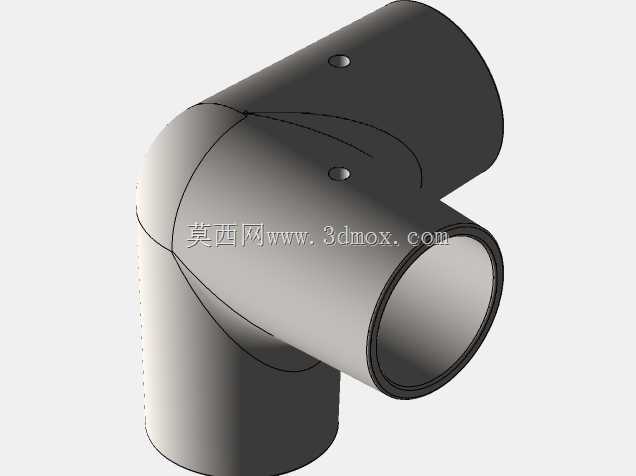

这套管路组合结构主要面向流体输送系统的布局验证场景，在化工流体输送、实验室气路搭建、小型供水支路布设、气动设备管路排布等场景中，这类多通拼接的管路结构是管路系统的核心组成单元。不同于单一直通管路，该结构通过垂直交叉、直角转向、多段延伸的组合方式，可在有限安装空间内完成多方向的流体路径分流与转向，无需额外定制异形接头即可实现三维空间内的路径规划，能有效减少管路系统的接头冗余量，降低流体在管路转折处的压力损耗。从设计思路来看，该结构采用等径管材作为基础单元，所有衔接位置的接头与管材外径保持一致，保证管路内壁衔接处平滑过渡，避免出现台阶状结构造成的流体紊流、杂质沉积问题。结构中垂直交叉的主管路承担主通路流体输送功能，横向延伸的支路可根据实际需求对接不同的终端设备，直角转向段则用于适配安装边界的转角位置，可贴合墙面、设备框架的直角区域布设，减少管路占用的额外安装空间。在安装边界层面，该结构的所有管路段均采用统一外径规格，安装时可根据现场实际空间尺寸对直管段进行裁切调整，接头位置的插接深度预留了足够的安装余量，可适配一定范围内的安装尺寸公差，无需在建模阶段就完全锁定所有直管段的最终长度，给现场安装调整留出足够的操作空间。结构的整体布局充分考虑了管路固定的需求，垂直主管路可作为主要的固定受力点，搭配管卡即可完成整体结构的固定，横向延伸的支路段长度控制在合理范围内，避免过长的悬臂段造成管路晃动、接头受力松脱的问题。在实际使用中，这类等径拼接管路结构可根据输送介质的特性选择对应材质的管材与接头，无论是输送常压气体、低压液体都能稳定适配，结构的模块化拼接特性也方便后期对管路进行改造调整，无需整体拆除原有管路即可新增支路或者调整路径走向，能有效降低后期管路维护改造的工作量。建模过程中对所有接头的衔接位置做了贴合处理，还原了实际安装时接头与管材的插接配合状态，可直接用于管路布局的干涉检查、安装空间模拟，帮助设计人员提前预判管路布设时可能出现的空间冲突问题，减少现场安装时的反复调整工作量。
