电气布线用压线式电线连接接头

日常电气布线作业里，这类压线式电线接头是低压配电、家装布线、设备内部接线场景里的高频消耗件，主要用来实现多股铜芯导线的快速并接，替代传统的黑胶布缠绕工艺，降低接线处的接触电阻，同时提供可靠的绝缘防护，避免导线裸露引发的短路、漏电风险。从实际使用场景来看，不管是家装照明回路的分线、小型电气控制柜内的二次线并接，还是家电产品内部的导线接驳，都能见到这类接头的身影，相比螺丝压接的端子，它的操作效率更高，不需要额外工具就能完成压接，适合批量布线作业时快速施工。

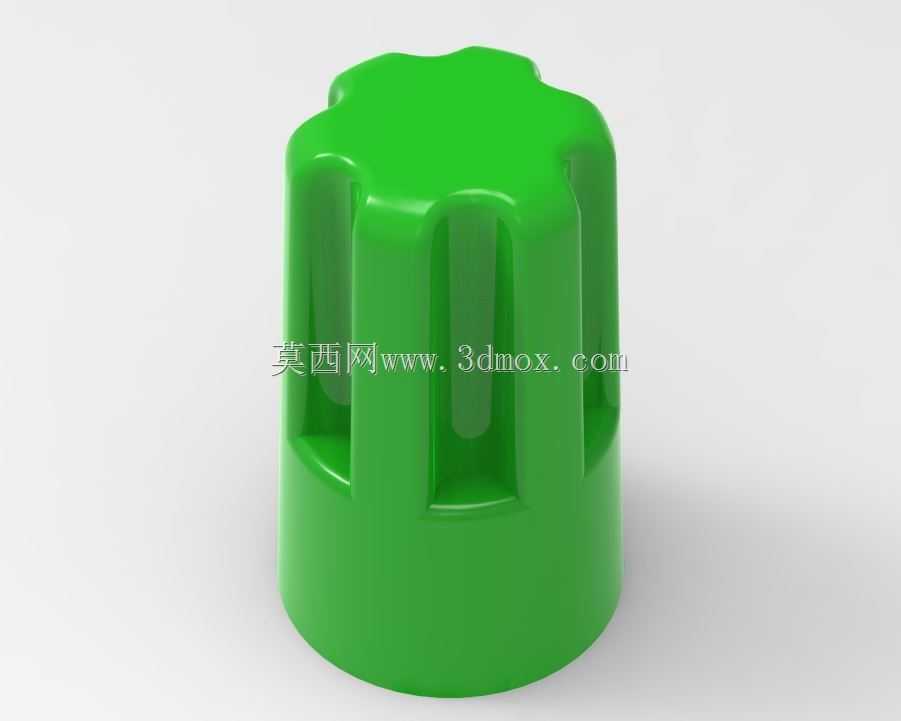

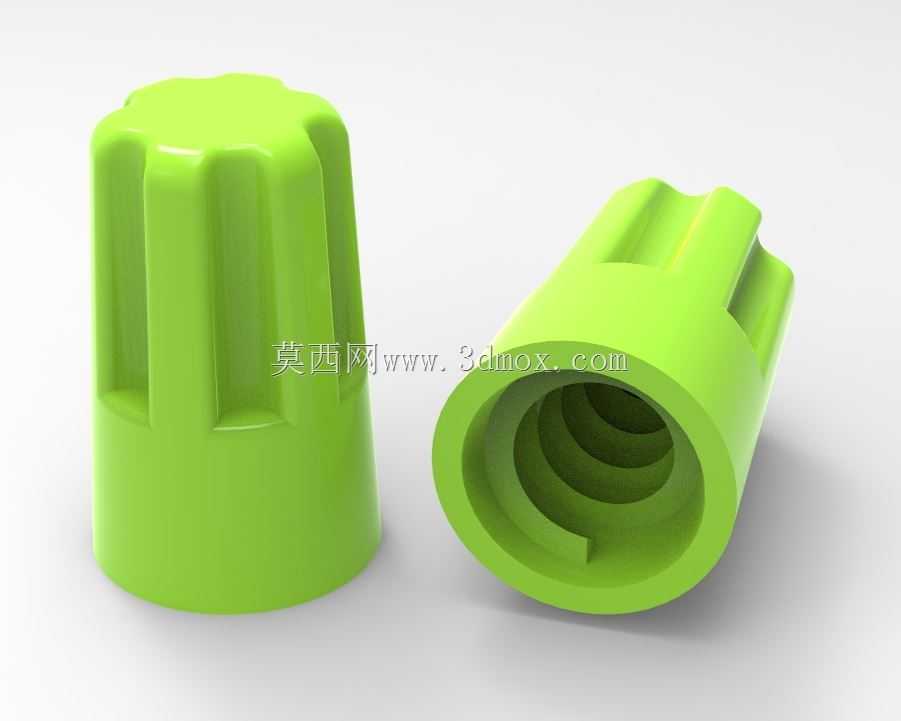

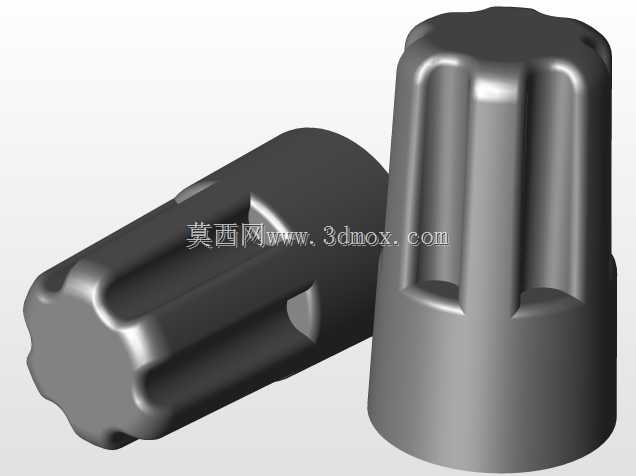

从功能特性上看，这款接头采用全绝缘外壳设计，外侧的竖向防滑棱是特意做的结构，施工时手指捏持旋转压接的时候，能提供足够的摩擦力，不会出现打滑的情况，哪怕手上沾了少量滑石粉或者布线时的灰尘，也能稳稳施力把导线拧到位。内部的螺旋式导电压接结构，在旋转接头的时候会自动把插入的多股导线绞紧，同时刺破导线表面的氧化层，保证金属部分的可靠接触，不会因为长期使用出现氧化松脱的问题，相比传统缠绕搪锡的工艺，它的接触一致性更好，不会因为施工人员的手法差异导致接线质量参差不齐。

设计思路上，这款接头做了锥度内腔设计，入口处的孔径比尾部稍大，方便施工时快速把剥好绝缘层的导线插入内腔，不需要精准对准小孔，降低施工时的对位难度。外侧的防滑棱做了圆角过渡，不会在捏持的时候割手，长时间批量作业也不会造成手指磨损。整体的壁厚做了均匀化处理，注塑成型的时候不会出现缩痕，同时保证外壳的绝缘强度，能承受常规低压回路的耐压要求，不会被220V工频电压击穿。内腔的螺旋筋深度经过反复验证，既能保证对导线的咬合力，又不会因为筋位过深导致导线被拧断，适配1.5-4平方毫米的多股铜芯导线，覆盖了绝大多数民用和普通工业低压布线的线径需求。

从安装边界来看，这款接头的整体外径控制在常规布线的穿线软管内径范围内，接完线之后可以顺利穿过16mm的PVC穿线管，不会因为接头尺寸过大卡在穿线管弯头位置。接头的总长度也做了优化，接完线之后整体的突出长度不会超过常规接线盒的内部深度，装在86型接线盒里的时候，不会因为接头过长导致面板无法完全贴合墙面。安装的时候只需要把待连接的导线剥去8-10mm的绝缘层，对齐之后插入接头内腔，顺时针旋转接头直到导线被完全绞紧，外层的绝缘外壳完全包裹住裸露的导线部分就算完成安装，不需要额外包裹绝缘胶带，后续如果需要拆线，只需要逆时针旋转接头就能把导线退出，方便后期线路检修和改线。

实际选型的时候需要注意，这类接头不适合用在大电流动力回路里，只适用于照明、控制信号这类电流不超过10A的回路，使用时要根据并接的导线总截面积选择对应规格的接头，不能用小规格接头强行压接过多导线，避免出现压接不牢导致的接触不良发热问题。建模的时候要注意外侧防滑棱的拔模角度，因为是注塑件，脱模方向要沿着接头的轴向，筋位的拔模角度控制在1-1.5度，既方便脱模，又不会影响防滑效果。内部的螺旋压接筋要做等距螺旋设计，导程和导线的绞合节距匹配，保证旋转的时候能顺利把导线绞成均匀的线芯，不会出现散丝的情况。外壳的材料一般选用阻燃PA或者PP材质，建模的时候要考虑材料的收缩率，保证成型后的尺寸精度，尤其是内腔的尺寸，误差过大会导致压接力不足或者导线插不进去的问题。
