导轨拼接式工业电气接线模块外壳

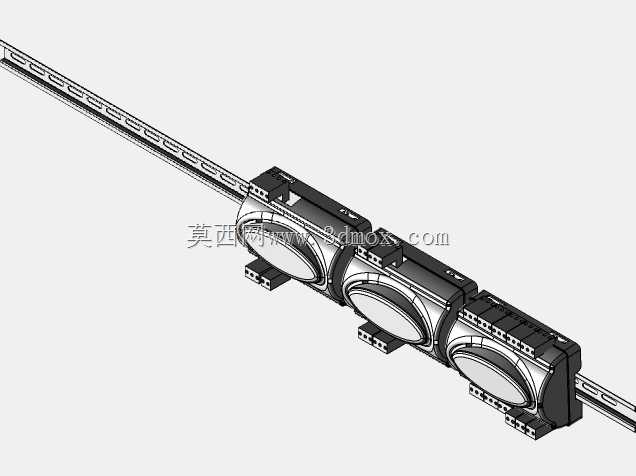

　　这类拼接式电气外壳主要面向工业控制柜内部的信号转接、分布式IO扩展场景使用，适配标准DIN导轨安装环境，在自动化生产线的电控柜、设备现场的分线节点、楼宇配电的信号中继位置都有广泛应用，核心作用是为内部的接线端子、信号处理电路板提供物理防护，同时规整柜内走线，避免接线端子裸露引发的误触、积灰、短路风险。从结构设计来看，外壳采用模块化拼接思路，单节壳体可独立容纳一组接线回路，多节拼接后可根据实际IO点位数量灵活扩展长度，无需单独定制不同点位规格的壳体，大幅降低备件库存压力。壳体主体采用上下扣合的装配结构，底部设置与标准35mmDIN导轨匹配的卡扣结构，安装时只需将壳体底部对准导轨上沿按压即可卡入固定，

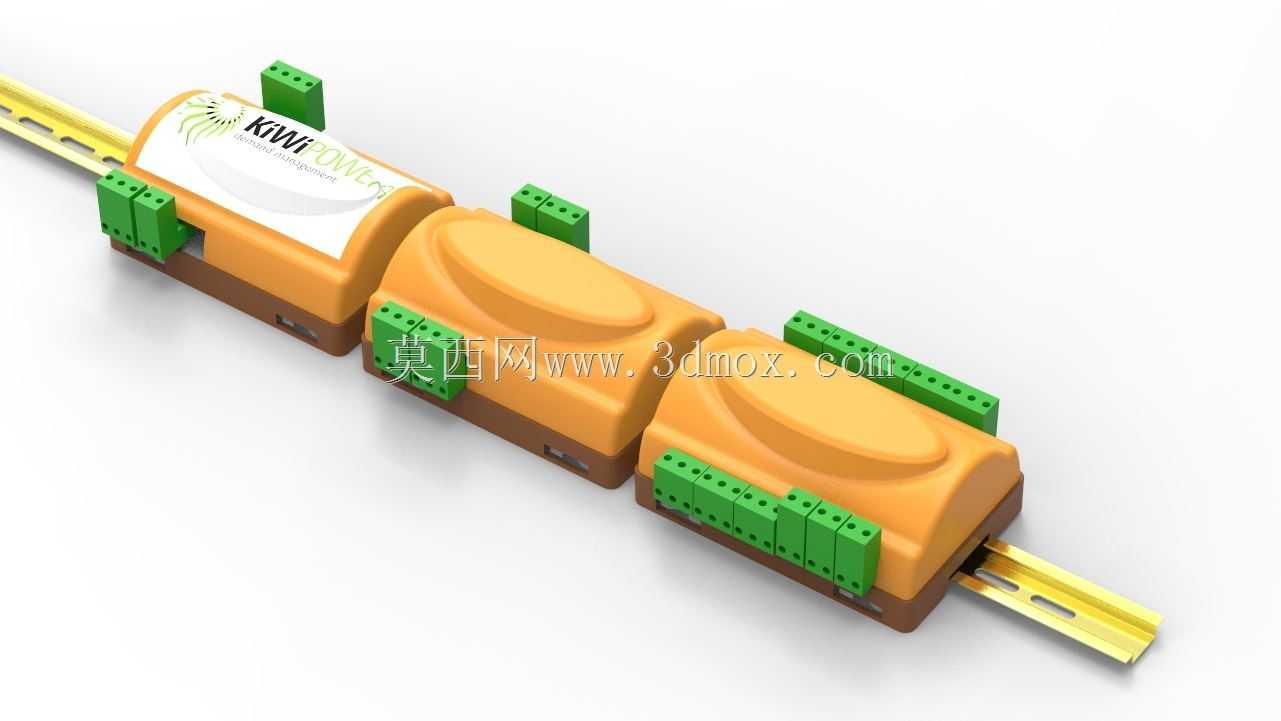

　　拆卸时用一字螺丝刀撬动底部卡扣即可取下，无需额外紧固件，在柜内排布调整时操作效率很高。壳体两侧预留了拼接定位槽与卡扣，多节拼接时相邻壳体可通过定位结构对齐，拼接后整体无明显错位，沿导轨排布时整齐度高，不会出现相邻壳体歪斜挤压的问题。壳体上部的弧形凸起结构是为内部电路板上的 taller 元件预留的容纳空间，避免电路板元件顶到壳体内壁导致装配干涉，同时弧形顶面相比平面结构抗形变能力更强，在柜内布线拖拽线缆碰到壳体时，不易出现凹陷开裂的问题。侧面的绿色端子避让开口尺寸经过精准核算，刚好露出接线端子的压线螺丝与接线孔位，既不会因为开口过大导致壳体防护等级下降，也不会因为开口过小遮挡操作空间，接线时用标准十字螺丝刀即可直接完成压线操作，

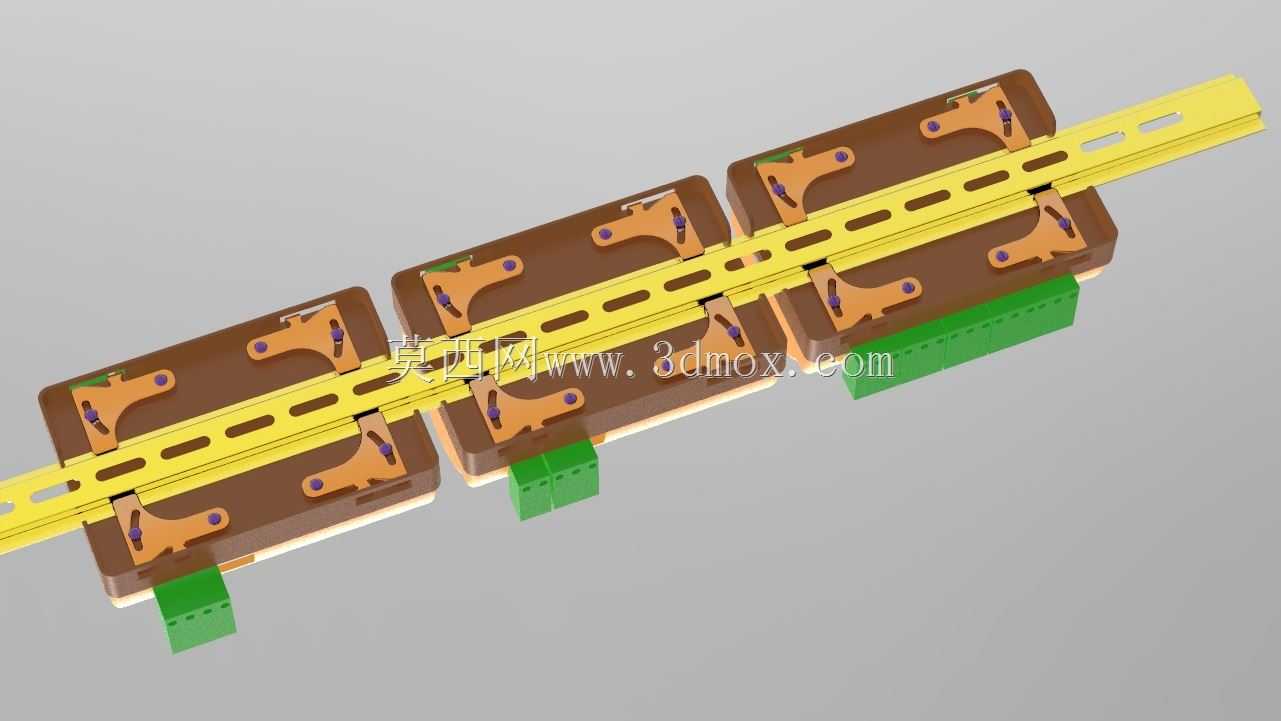

　　无需拆卸外壳。壳体底部的棕色部分为导轨配合基座，采用耐磨工程塑料材质，长期卡装在导轨上不会因为金属导轨的摩擦出现粉化脱落，基座上还预留了固定孔位，在震动较大的设备安装场景下，可以额外加装螺丝将壳体固定在导轨或者安装板上，避免设备运行震动导致壳体从导轨上滑落。从安装边界来看，单节壳体的宽度适配常规10位接线端子的安装尺寸，拼接后整体长度可根据使用需求从单节到多节自由组合，壳体高度控制在常规柜内元器件的排布高度范围内，安装后不会遮挡柜内其他元器件的操作空间，也不会与柜内的走线槽产生干涉。壳体表面的标识区域预留了平整的标签粘贴位，用户可根据每个模块的回路功能粘贴标识标签，后期运维排查线路时可快速识别对应回路，无需逐根核对线号。

　　在材质选型上，壳体主体采用阻燃级工程塑料，满足工业电控设备的阻燃要求，即使内部接线出现打火情况，也不会引燃壳体扩大火情，同时塑料材质绝缘性能优异，可避免壳体带电引发的安全隐患。设计过程中还充分考虑了散热需求，壳体上下扣合的接缝处预留了细微的散热间隙，内部电路板工作产生的热量可通过间隙自然散出，无需额外开设散热孔导致灰尘进入壳体内部，兼顾了散热与防护的需求。这类模块化外壳相比传统的一体式接线盒，在点位调整、故障排查时优势明显，单个回路出现故障时只需拆下对应节的壳体即可进行检修，无需拆卸整个模块组，大幅缩短运维停机时间，同时模块化的结构也方便生产时的快速组装，不同功能的模块可共用同一套壳体模具，仅需更换内部电路板即可实现不同功能，大幅降低了产品的开模成本与生产周期。
