20毫米腰带扣快拆式五金扣件结构设计

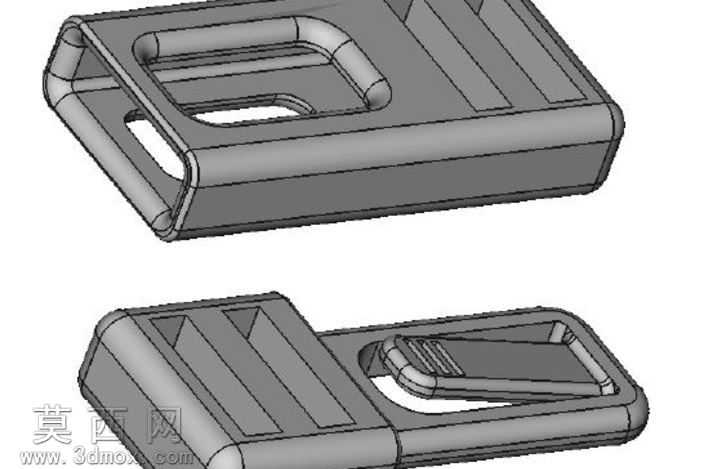

本款20毫米规格腰带扣采用三维参数化建模方式完成整体结构设计，建模过程中优先匹配日常腰带、织带的使用受力需求，对扣件的插拔配合结构做了精细化的尺寸约束。整体模型分为公扣与母扣两个独立配合部件，母扣部分设计为中空框型结构，外侧设置多道平行加强筋，既提升了整体结构的抗弯折强度，也通过筋位的凹凸变化优化了握持触感，框体边缘全部做圆角过渡处理，避免使用过程中剐蹭织带或衣物，母扣内部预留的插接腔尺寸与公扣插接端做了公差匹配，保证插拔过程顺滑无卡顿。公扣部分集成了弹性锁止结构，锁止弹片采用一体化建模设计，弹片的厚度、倾斜角度经过反复调整，既保证插入母扣后能够自动卡合锁定，不会受日常拉扯力意外脱开，也能在按压解锁时拥有合适的按压力度，解锁反馈清晰。模型渲染阶段采用哑光硬质工程塑料材质，模拟常用注塑扣件的真实质感，表面做细微的磨砂纹理处理，避免高反光质感带来的廉价感，结构连接处的分型线也按照真实注塑工艺的要求做了合理布置，保证模型符合实际生产的工艺逻辑。设计过程中充分考虑了3D打印快速制作的适配性，所有结构均无倒扣、无需要额外支撑的悬空死角，打印完成后仅需简单去除毛边即可直接组装使用，整体壁厚控制在均匀的2毫米区间，既保证了结构强度，也避免了打印过程中出现壁厚不均导致的变形问题，扣体整体尺寸适配20毫米宽度的织带，可广泛应用于腰带、户外装备绑带、腕表表带等多种场景的连接固定需求。
