带冲压百叶窗结构弧形金属板样品

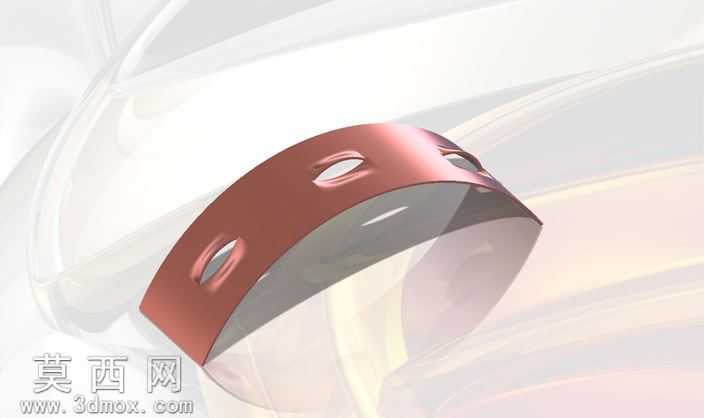

本作品为带冲压百叶窗特征的弧形金属板三维建模作品，建模过程围绕钣金件的成型特性展开，首先在三维建模环境中确定弧形基体的曲率参数，根据实际钣金加工的折弯半径要求设置合理的基体厚度与折弯系数，避免后续展开计算出现工艺偏差。建模时优先采用钣金专用建模模块完成弧形基体的构建，通过草绘绘制基体的展开轮廓后，利用钣金折弯命令匹配预设的曲率半径，生成贴合实际加工形态的弧形基础结构。针对板体上的百叶窗冲压特征，建模时先定位每个百叶窗的排布位置，确保孔位沿弧形板的周向均匀分布，符合冲压加工的定位基准要求；构建百叶窗特征时，模拟真实冲压工艺的成型逻辑，先绘制百叶窗的裁切轮廓，再通过成型特征命令生成凸起的百叶窗曲面，精准控制百叶窗的凸起高度、开口角度与过渡圆角，保证特征边缘无尖锐棱角，还原冲压加工后材料自然延展的形态，避免出现建模特征与实际加工不符的破面、变形问题。材质渲染阶段，为金属板赋予红棕色金属烤漆材质，调整材质的粗糙度、金属度参数，还原金属板材表面的细微颗粒质感与半哑光光泽效果，板体内侧设置为浅灰色金属基材质感，区分板材的正反面处理工艺；渲染时采用柔和的侧方光源，突出弧形板的曲面弧度与百叶窗特征的立体结构，通过光影变化展现冲压特征的凹凸层次，让模型呈现出接近真实五金冲压件的视觉效果。结构设计上，弧形板的整体弧度适配对应安装场景的贴合需求，板体上的多个百叶窗特征兼顾通风、减重的功能属性，特征排布避开板体的应力集中区域，保证钣金件的结构强度，建模过程中同步完成钣金展开校验，确认所有特征在展开状态下无重叠、无变形，可直接用于后续的冲压工艺排样与加工生产，整个建模流程严格遵循钣金加工的工艺逻辑，兼顾结构合理性与视觉呈现效果，可作为钣金冲压类零件建模的参考案例，帮助学习者掌握弧形钣金件与冲压成型特征的建模技巧，理解建模过程中工艺参数匹配的重要性。
