异形便携带提手绿色储液容器结构设计

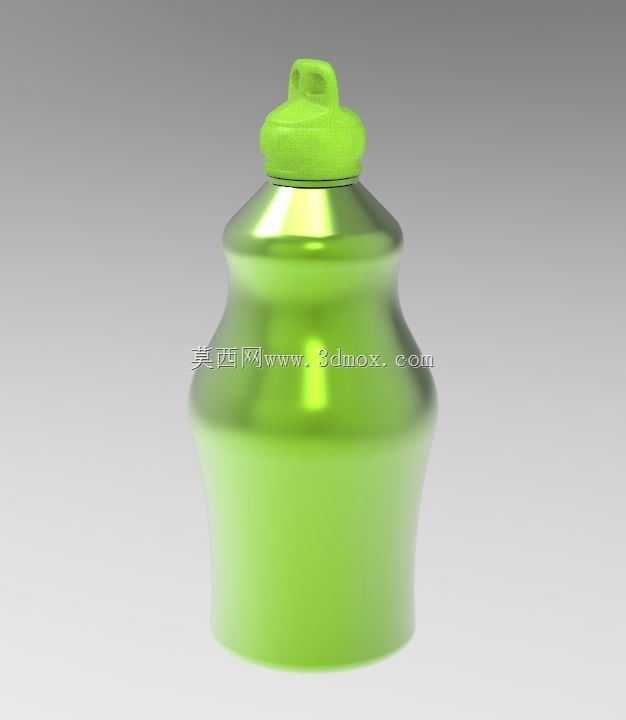

这款储液容器的设计首先锚定户外便携、小容量饮品分装的实际使用场景，日常徒步、短途通勤随身带水、分装果饮或是户外作业时携带功能性饮品都能适配，瓶身的曲面过渡没有做常规直筒造型，是考虑到握持时手掌的贴合弧度，中段收窄的位置刚好对应成年人握持时虎口与四指的施力区域，抓握时不会因为瓶身表面光滑出现打滑脱手的问题，哪怕手上沾有少量水渍，曲面的凹凸结构也能提供额外的摩擦限位。瓶盖部分集成了一体式提手结构，没有额外加装挂绳配件，避免了外挂配件易脱落、易断裂的隐患，提手的内孔尺寸刚好能穿过成年人单根手指，也可以搭配快挂扣挂载在背包织带上，不需要额外占用背包内部储物空间，瓶盖和瓶口的配合采用常规螺纹旋合结构，密封面做了内凹的密封圈安装槽，装配标准规格的硅胶密封圈就能实现倒置不渗漏的密封效果，不需要额外做复杂的密封结构，降低后期开模生产的零件成本。瓶身的壁厚做了均匀化处理，整体壁厚控制在1.2mm左右，采用吹塑工艺成型时不会出现局部壁厚过薄导致的强度不足问题，也不会因为局部壁厚过厚导致成型周期拉长、生产效率降低，瓶身底部做了微向内凹的底脚结构，放置在平面上时能抵消成型过程中底部产生的收缩形变，避免放置时出现晃动不稳的情况，底部的圆角过渡半径控制在5mm，既不会因为圆角过小导致吹塑时应力集中出现开裂，也不会因为圆角过大导致底部有效支撑面积不足。从安装边界来看，这款容器的最大外径控制在75mm，整体高度不含瓶盖提手为120mm，含提手总高135mm，常规的自行车水壶架、汽车侧门储物槽、背包侧袋都能轻松放入，不需要针对特殊安装位做尺寸调整，瓶身的曲面分模线设置在瓶身最大轮廓处，开模时不会出现倒扣结构，不需要额外做抽芯机构，模具结构简单，量产时的模具维护成本也更低。设计过程中没有做多余的装饰性凸起结构，所有曲面变化都服务于握持手感与结构强度，瓶身上段靠近瓶口的位置做了向外扩张的弧面，既可以在倾倒液体时让液体顺着弧面流出，不会出现沿瓶身外壁流淌的挂液问题，也能提升瓶身上段的抗挤压强度，放在包内被其他物品挤压时不会因为局部受力过大出现瓶盖松脱的情况。瓶盖的防滑筋做在侧面，竖向的防滑筋深度0.3mm，间距2mm，手上出汗或者戴薄手套时也能轻松施力旋开瓶盖，不需要额外加大瓶盖的外径尺寸，整体造型的曲面都是G2连续过渡，没有尖锐的棱角，放在包内不会刮蹭其他物品，日常使用时磕碰也不会因为应力集中出现瓶身开裂的问题，整体容量控制在350ml，刚好满足单次短途出行的饮水需求，不会因为容量过大导致随身负重增加，也不会因为容量过小需要频繁补充液体。
