科幻风格改装手枪外观结构三维设计

本次设计的枪械外观改装方案，核心围绕现有紧凑型手枪的握持适配性与科幻视觉表达做结构融合，没有改动原枪的核心击发机构边界，所有附加结构都围绕原枪的安装点位做适配设计。从实际应用场景来看，这类改装结构主要面向影视道具制作、科幻主题IP周边复刻、气动玩具改装领域，所有结构设计都避开了真铁的击发组件干涉区域，附加外壳的安装点位全部利用原枪身的现有销钉孔、导轨槽做固定，不需要对原枪主体做破坏性加工。

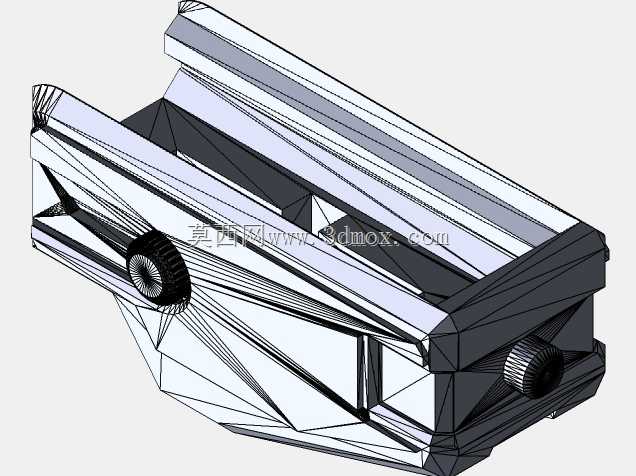

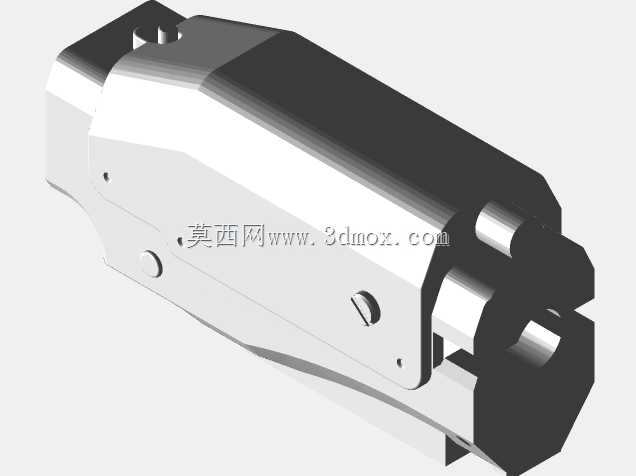

从功能特性层面看，改装后的外壳在套筒上方做了平直的延伸段，既可以预留微型红点瞄准镜的安装平面，也能在视觉上拉长套筒的视觉比例，弱化原格洛克系列手枪的紧凑感，贴合科幻题材中未来 sidearm 的修长视觉特征。握把部分的改装件保留了原格洛克19的握持角度，指槽位置做了重新的人体工学优化，虎口位置的贴合面做了圆弧过渡，长时间握持不会出现硌手的问题，握把表面的防滑纹理做了分区域设计，掌心接触位置用细密的颗粒纹理提升摩擦力，手指握持位置用横向凹槽做定位，即使戴战术手套操作也能快速找准握持位置。

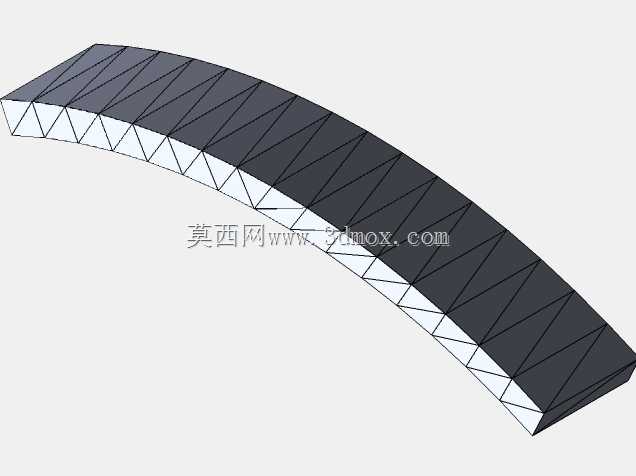

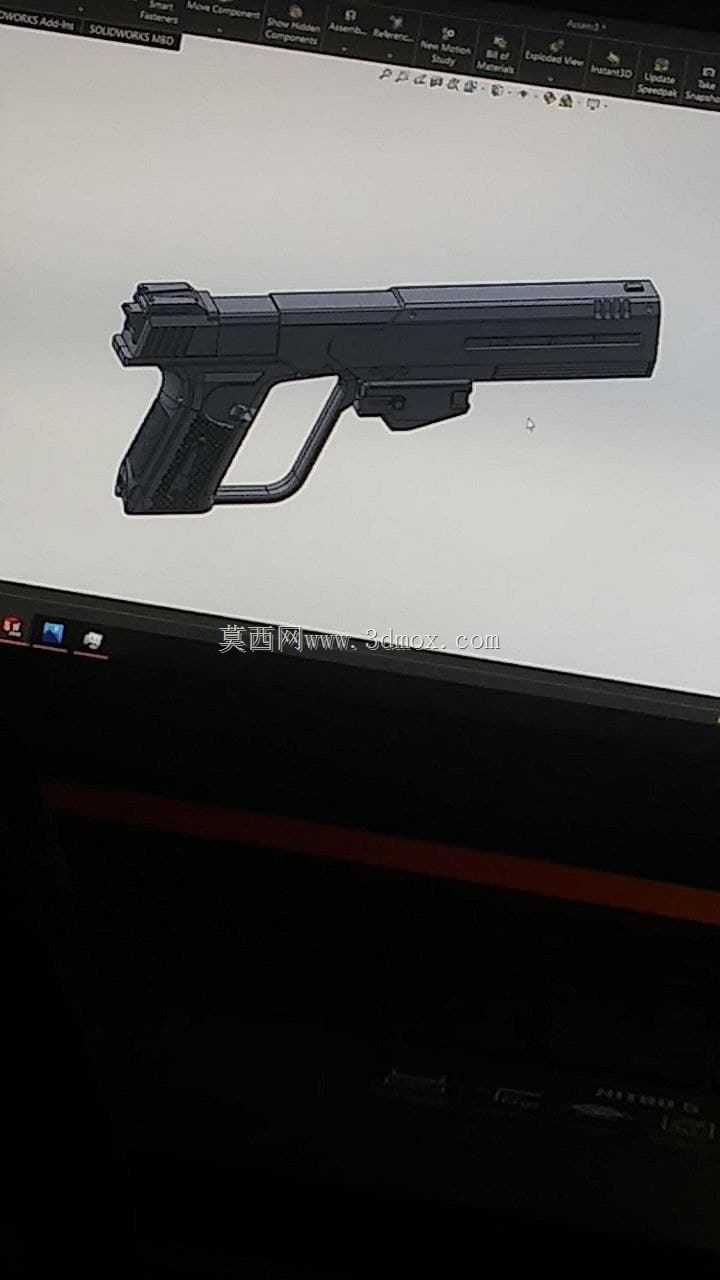

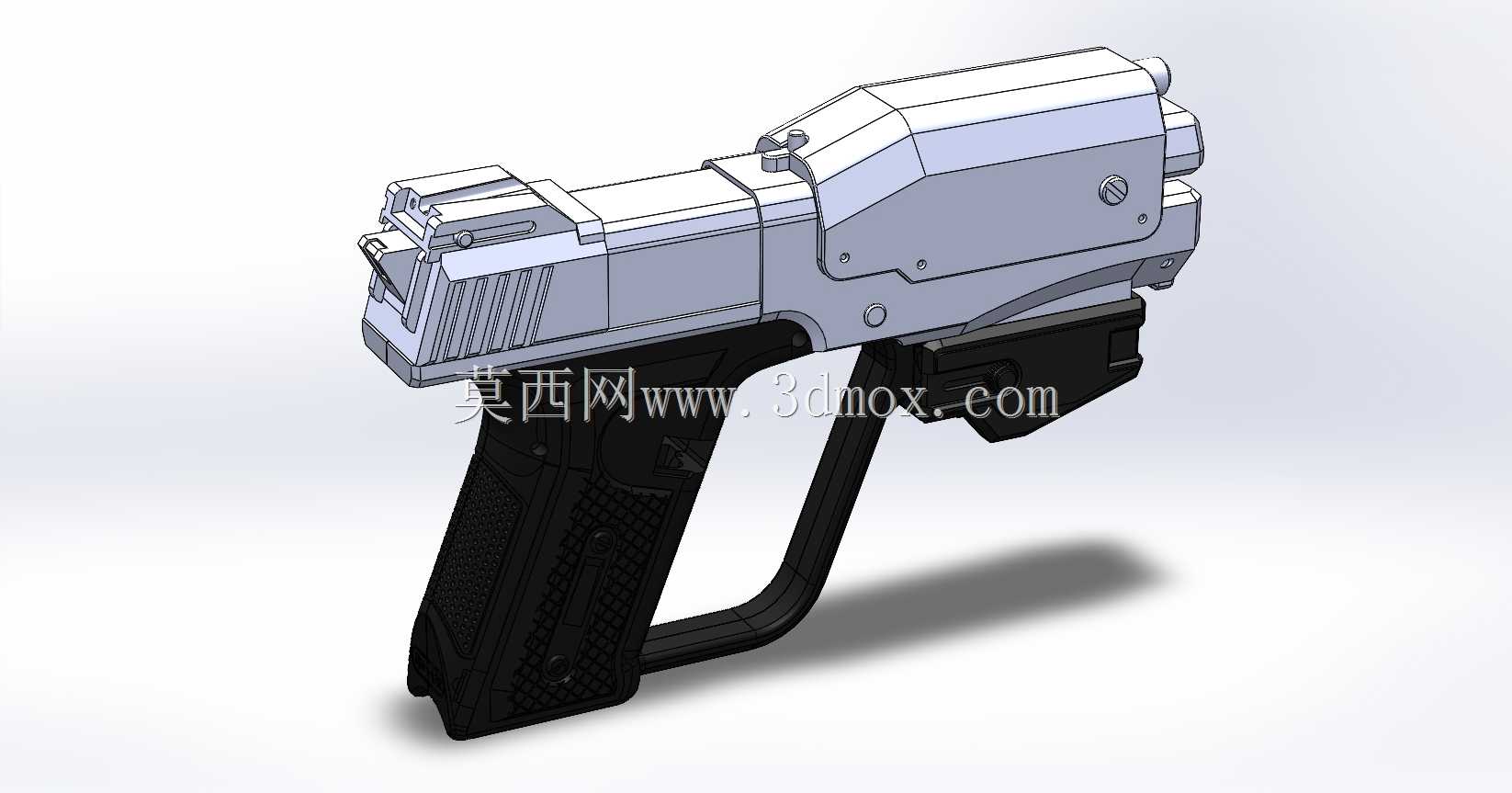

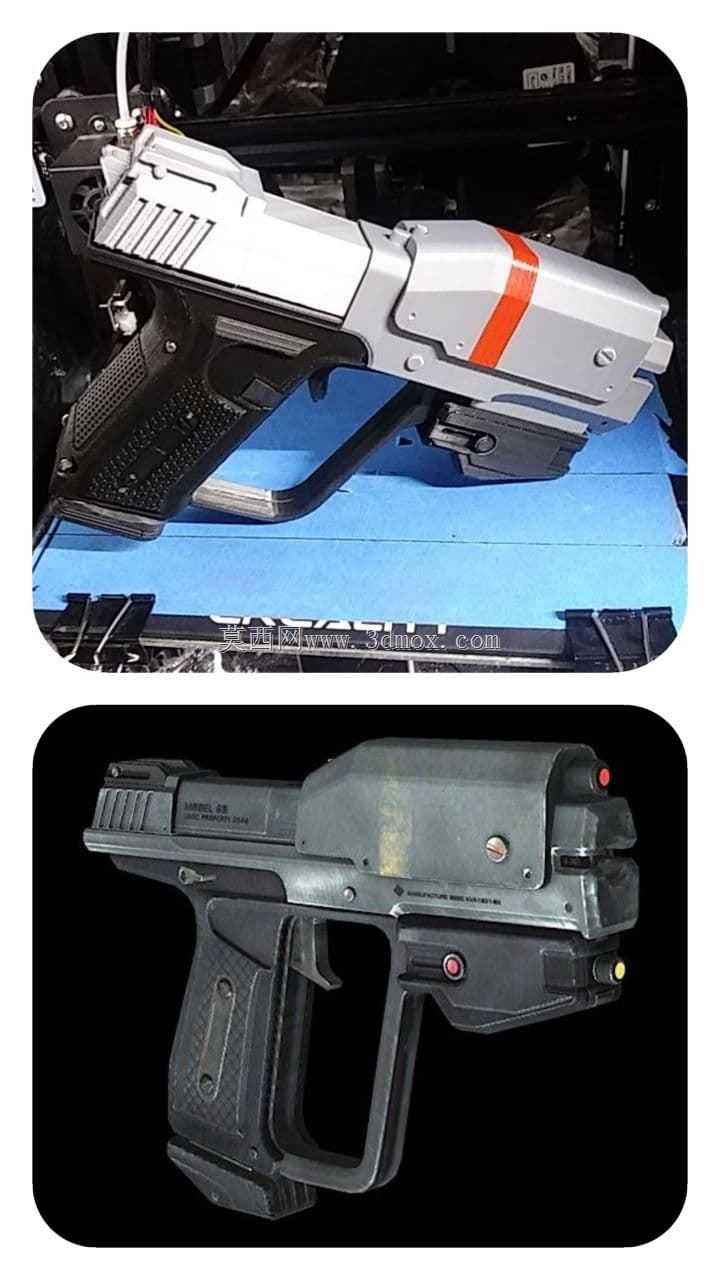

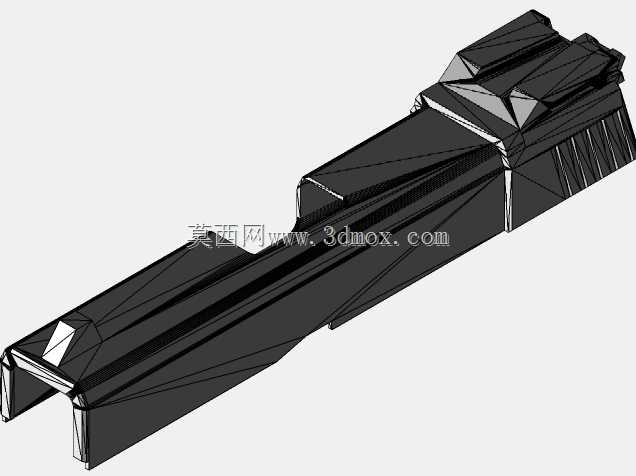

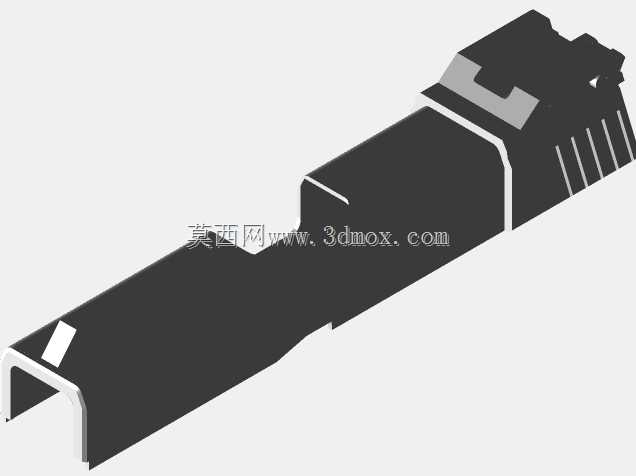

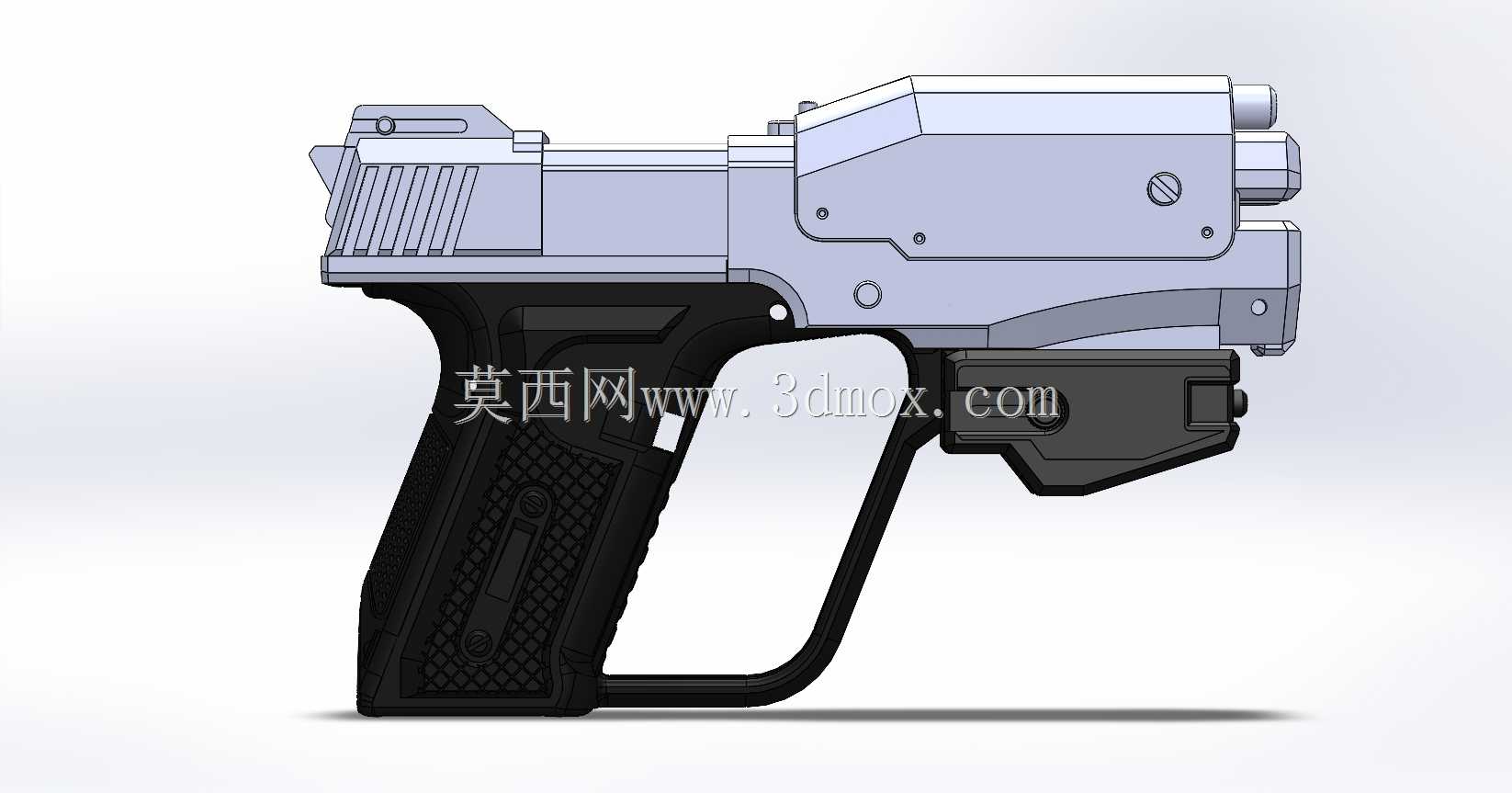

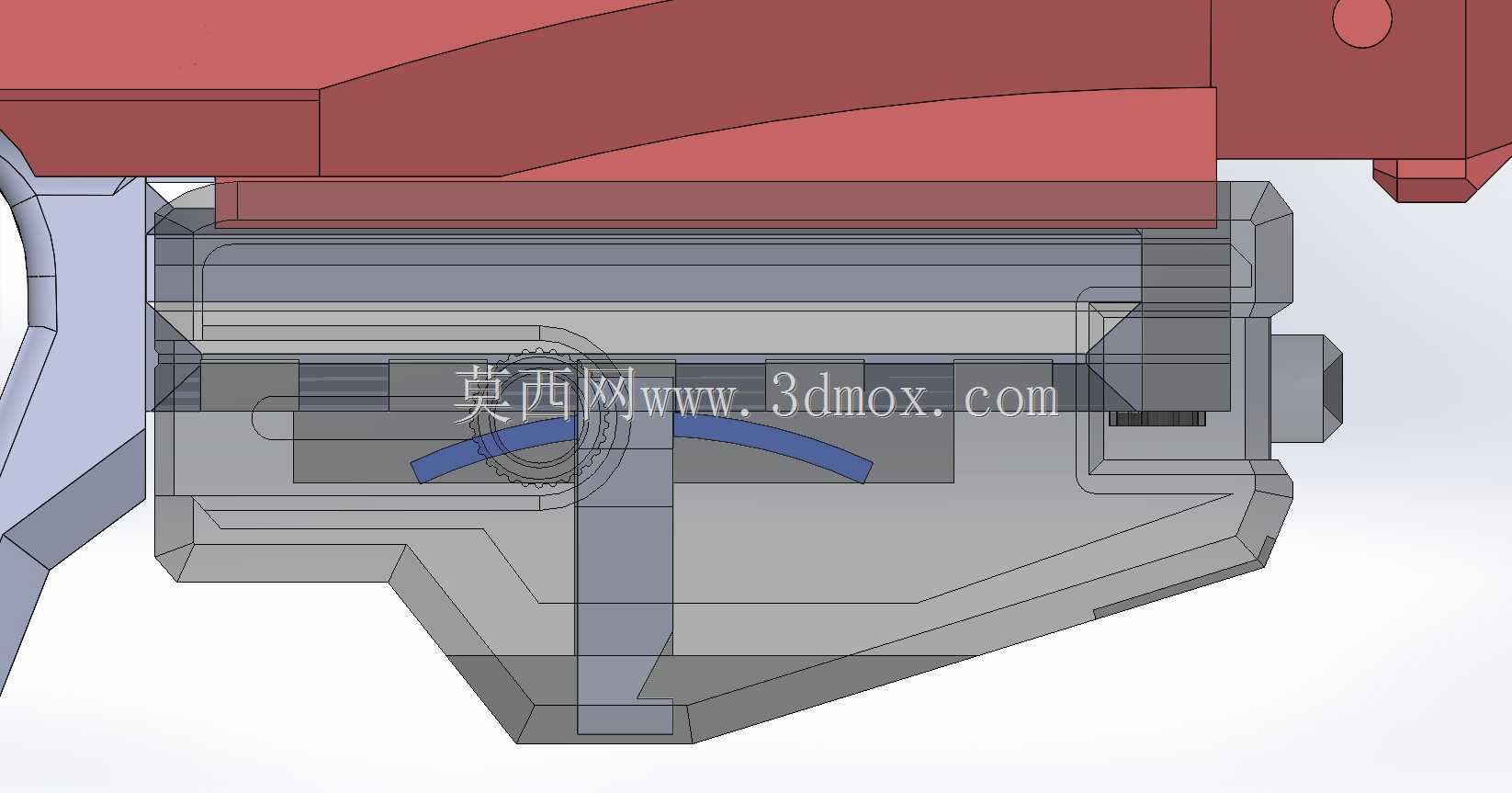

设计思路上没有做完全脱离原枪结构的天马行空改造，而是参考了光环系列中M6G手枪的轮廓特征，把科幻造型的折线、切角元素拆解后，贴合原枪的外轮廓做曲面拟合，套筒侧面的橙色装饰条是嵌入式结构，和外壳主体做卡扣固定，不需要粘接就可以稳固安装，后期更换不同配色的装饰条也不需要拆解整枪。转换幻灯片部分的结构是专门适配.22LR口径转换套件的，所有让位结构都精准对应转换套件的凸起部位，安装改装外壳后不会影响转换套件的正常拆装，套筒往复运动的行程范围内没有任何干涉点，空仓挂机的让位槽也和原枪位置完全对齐，不会影响空挂解脱杆的操作。

外形尺寸方面，改装完成后的整体长度比原格洛克19长27mm，高度没有变化，宽度在套筒位置增加了4mm，握把位置宽度和原枪保持一致，确保可以兼容原枪的大部分快拔枪套，不需要额外定制携行装具。安装边界上，所有附加外壳的壁厚控制在2.5mm，用PLA+材料打印就可以满足日常把玩的强度需求，安装时只需要拆下原枪的套筒侧盖，对准定位销把改装外壳卡入原枪的导轨槽，拧入两颗M2的固定螺丝就可以完成安装，整个安装过程不需要专业工具，普通玩家按照定位标识就可以快速完成组装。

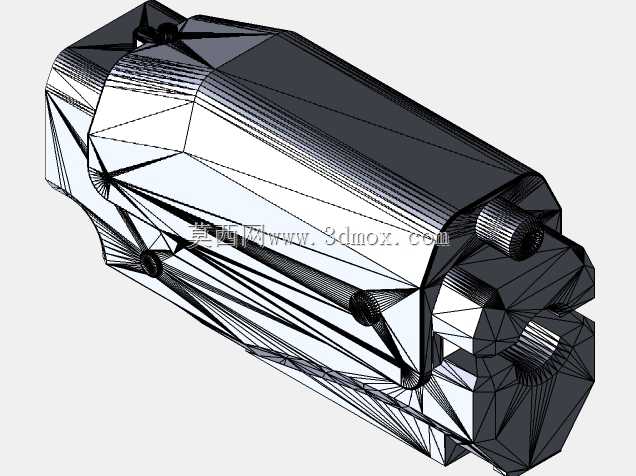

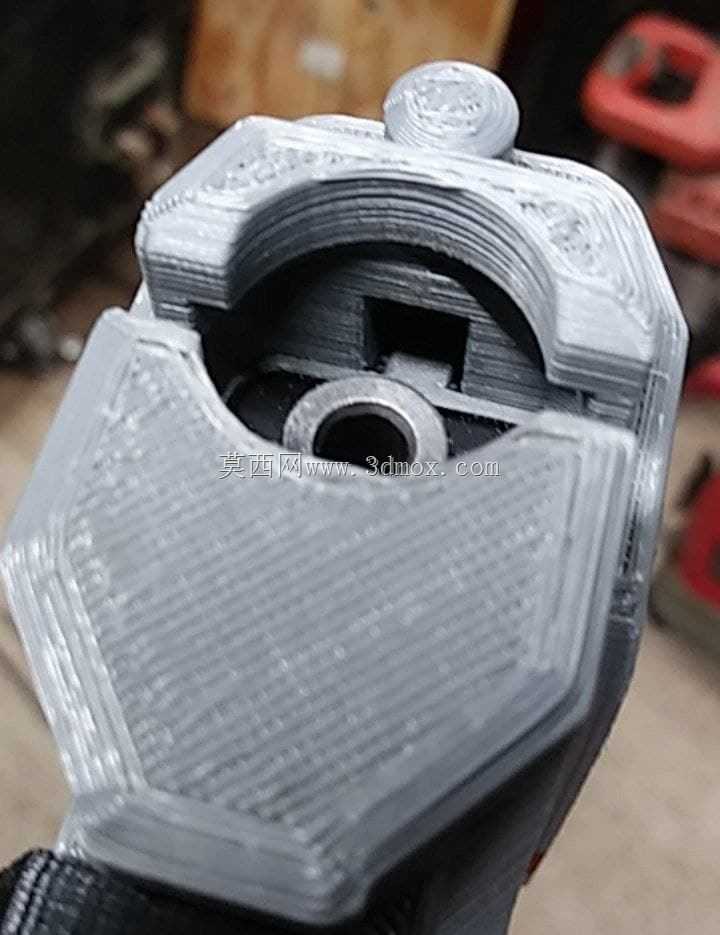

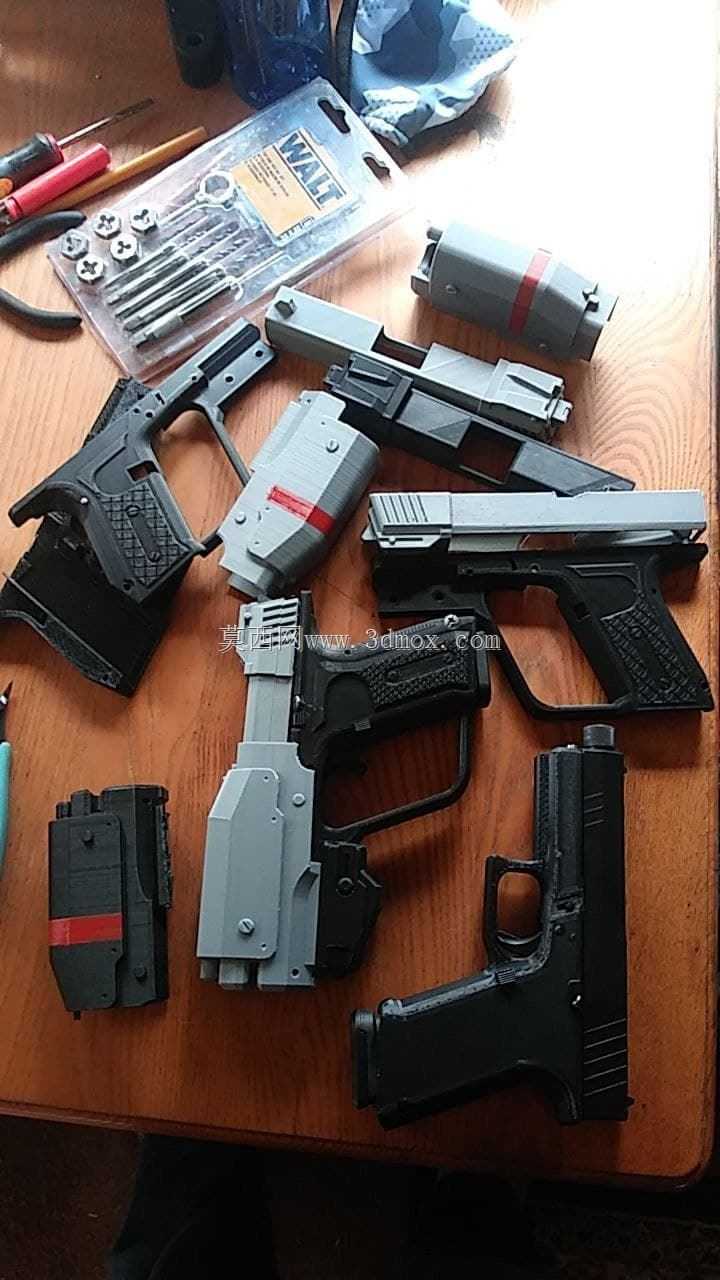

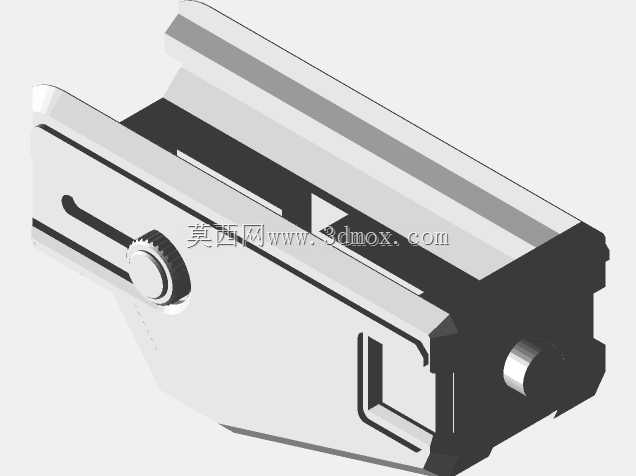

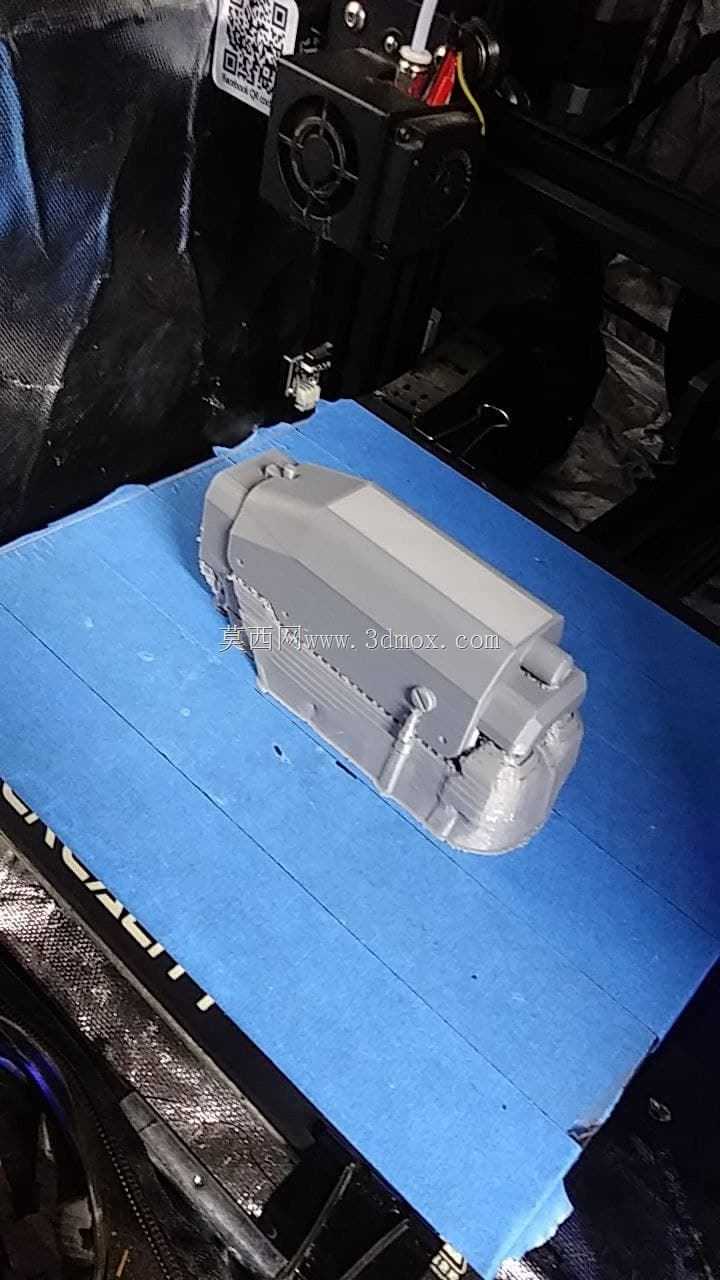

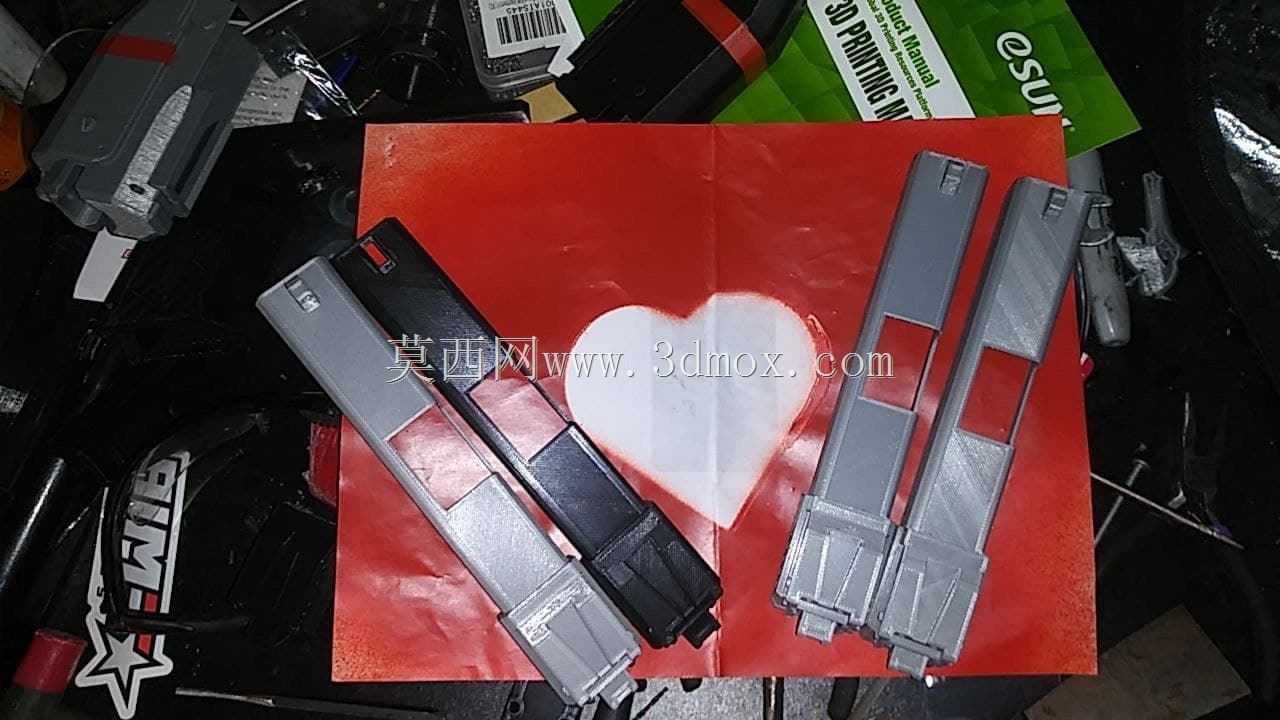

结构细节上，枪口位置的延伸段做了内径10mm的让位孔，不会影响原枪的弹头射出路径，也可以兼容市面上常见的枪口帽、消音装饰件的安装螺纹。扳机护圈的位置做了加大处理，即使戴厚手套也能顺畅伸入手指操作扳机，护圈前方做了一体式的战术附件导轨，可以安装小型战术手电、激光指示器这类附件，不需要额外在枪身下方加装导轨片。整个改装结构的拆分件一共7个部分，分别是套筒左右侧壳、握把左右护片、装饰条、固定螺丝、扳机护圈延伸段，拆分的时候充分考虑了FDM3D打印的成型需求，所有零件的打印角度都不需要加太多支撑，拆支撑后不需要大量打磨就可以直接组装，零件之间的配合间隙预留了0.2mm，即使打印出现轻微的尺寸误差也能顺利装配。

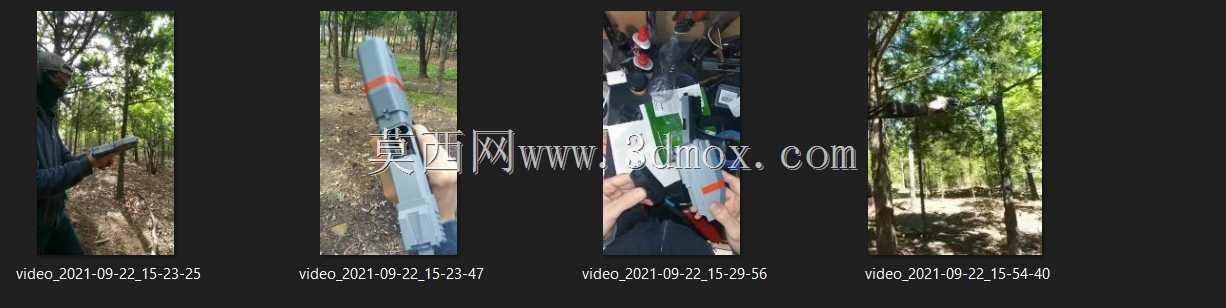

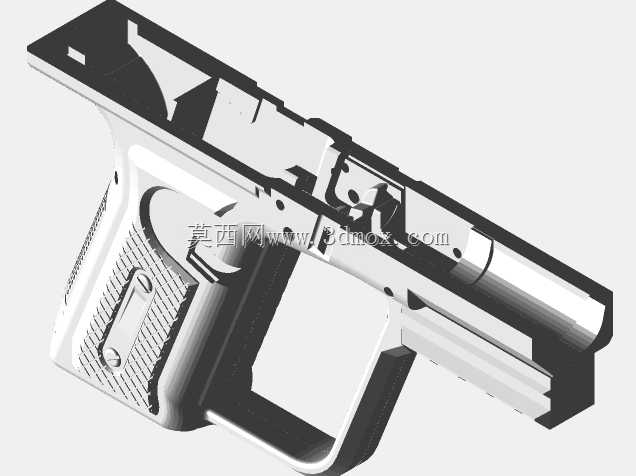

从实际测试的适配性来看，这套结构除了适配格洛克19的原厂规格，也可以兼容同尺寸的FMDA DD19.2打印枪身，所有安装点位的尺寸都做了公差适配，不管是原厂聚合物枪身还是3D打印的枪身，都可以顺利安装这套改装外壳，不会出现安装过松或者卡滞的问题。握把护片的内侧做了网格状的加强筋，既可以减少打印材料的用量，也能提升护片的结构强度，即使受到轻微的磕碰也不会出现开裂的问题。套筒侧壳的内侧做了和原套筒轮廓完全贴合的曲面，安装后不会出现晃动的问题，套筒往复运动的时候侧壳和原套筒之间没有相对位移，不会因为射击震动导致外壳松动移位。
