阿特金森循环四冲程动力装置结构模型

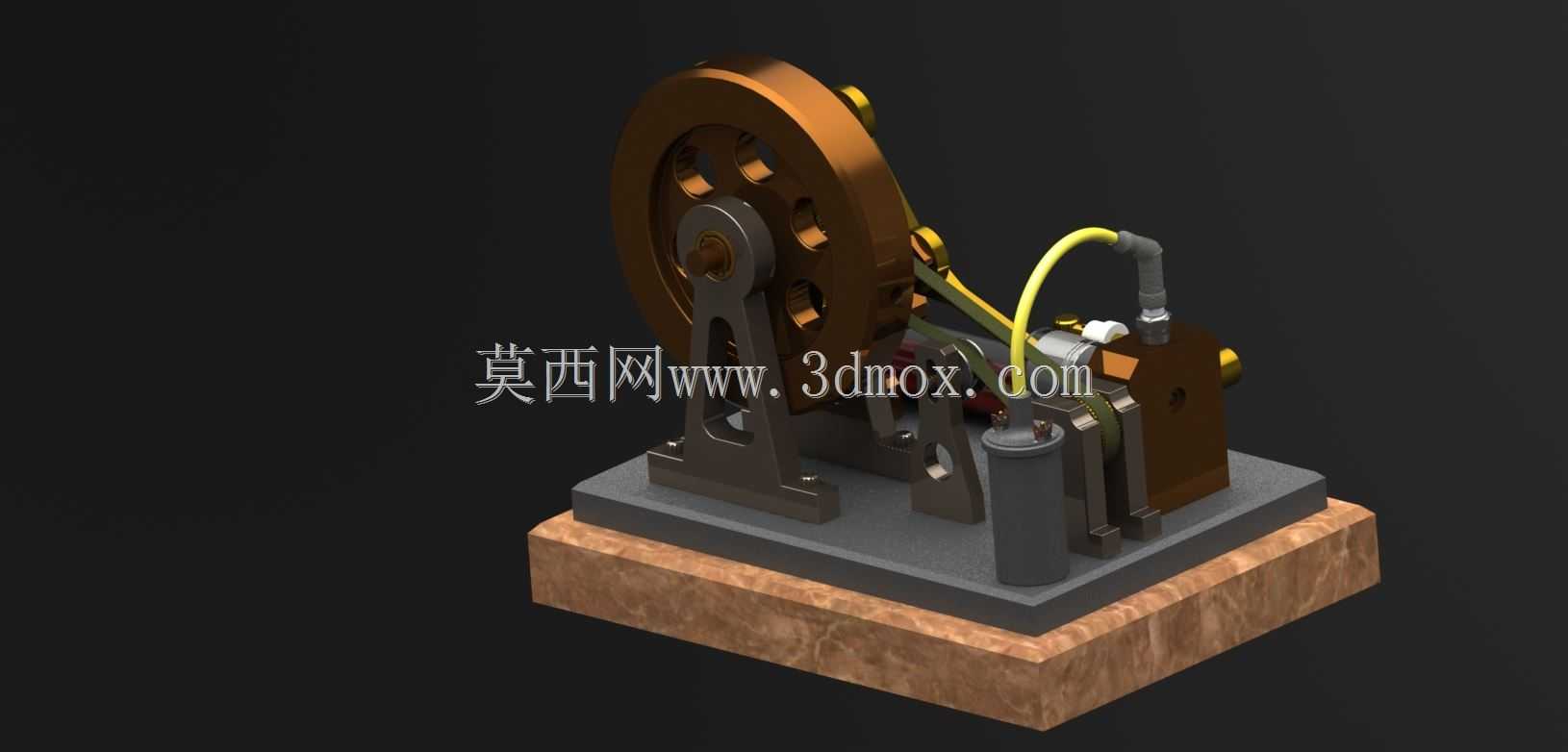

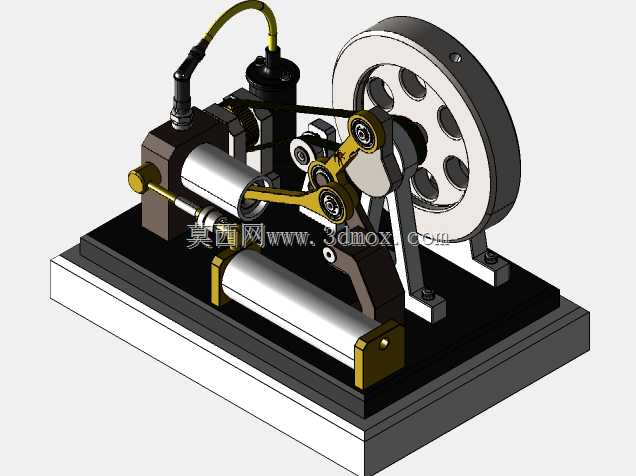

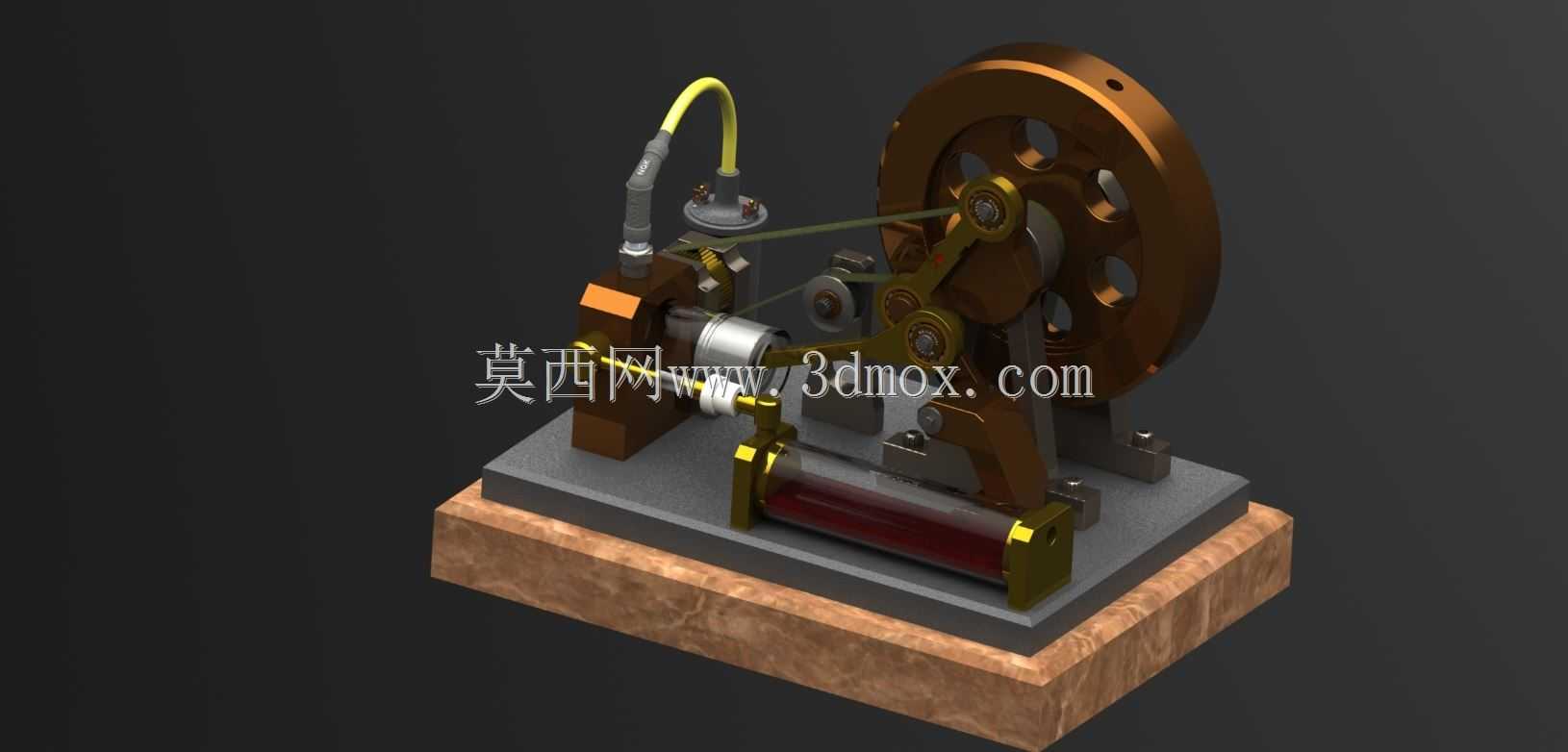

这套动力装置的三维结构，完整还原了阿特金森循环四冲程动力的核心运动逻辑，区别于常规奥托循环机型的核心差异，在于其通过特殊的曲柄连杆配气相位设计，实现了膨胀行程大于压缩行程的热力特性，能在稳定工况下获得更高的热效率，这一特性让这类动力结构长期被应用在对燃油经济性要求较高的混合动力乘用车动力单元、小型固定式发电机组、教学演示实验台架等场景中。从实际工程落地的角度看，这类机型并不追求高转速下的功率输出，更偏向中低转速区间的稳定高效运转，因此结构设计上会优先保障运动副的耐磨特性与配气相位的精准度，而非极限工况下的动力储备。模型完整呈现了从活塞组件、曲柄连杆机构、飞轮储能单元、点火配气组件到底座安装结构的全部细节，其中曲柄连杆部分采用了多铰接点的特殊布局，正是实现阿特金森循环膨胀比大于压缩比的核心结构，设计时需要精准计算各铰接点的运动行程，确保进气门关闭时机匹配活塞的运动位置，避免出现压缩行程末端压力异常、膨胀行程排气提前导致的能量损耗。飞轮部分采用大直径轮缘结构，依靠轮缘位置的质量储备储存做功行程的动能，带动整套机构完成进气、压缩、排气三个辅助行程，保障运转的平顺性，设计时需要根据整机的目标运转转速、单缸排量计算飞轮的转动惯量，既避免转动惯量过大导致的响应迟滞，也防止惯量不足引发的转速波动过大、运转卡顿问题。配气与点火组件的布局贴合单缸卧式机型的排布逻辑，高压点火线、火花塞、气门摇臂结构的位置完全匹配实际装配关系，在真实产品中这部分需要预留足够的装配调整空间，方便后期调整点火提前角与气门间隙，降低维护难度。整套模型的安装边界以底部的木质减震底座为基准，底座上方的金属安装板预留了全部核心部件的安装定位孔，各运动部件之间预留了足够的安全间隙，避免运转过程中出现运动干涉，实际生产中底座部分通常会采用减震材料垫衬，吸收运转过程中曲柄连杆往复运动产生的振动，降低整机运行的噪音与连接螺栓的松动风险。从结构设计的细节来看，活塞与缸体的配合段、曲柄铰接点、气门传动位置都预留了润滑结构的安装空间，真实机型中这部分会采用飞溅润滑结合定期注油的方式，保障运动副的长期可靠运转，毕竟这类机型常被用于长时间连续运行的固定工况场景，耐磨与可靠性是比功率密度更重要的设计指标。对于从事动力结构设计、教学教具开发的工程人员来说，这套完整的装配模型可以直观呈现阿特金森循环的特殊运动原理，也能作为小型特种动力装置结构选型的参考，帮助设计人员快速理解特殊曲柄连杆机构的运动干涉检查要点、安装定位的尺寸边界，在实际改型设计时，可以基于这套基础结构调整缸径、行程、曲柄铰接点位置，匹配不同功率、不同效率要求的应用场景，比如小型科普实验装置、混合动力系统的增程单元、低功耗固定式动力输出场景，都能基于这套核心结构进行适配优化。
