林福德二冲程活塞动力机械结构

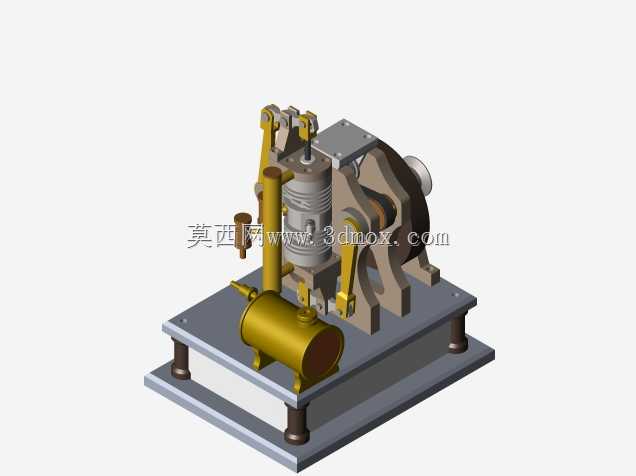

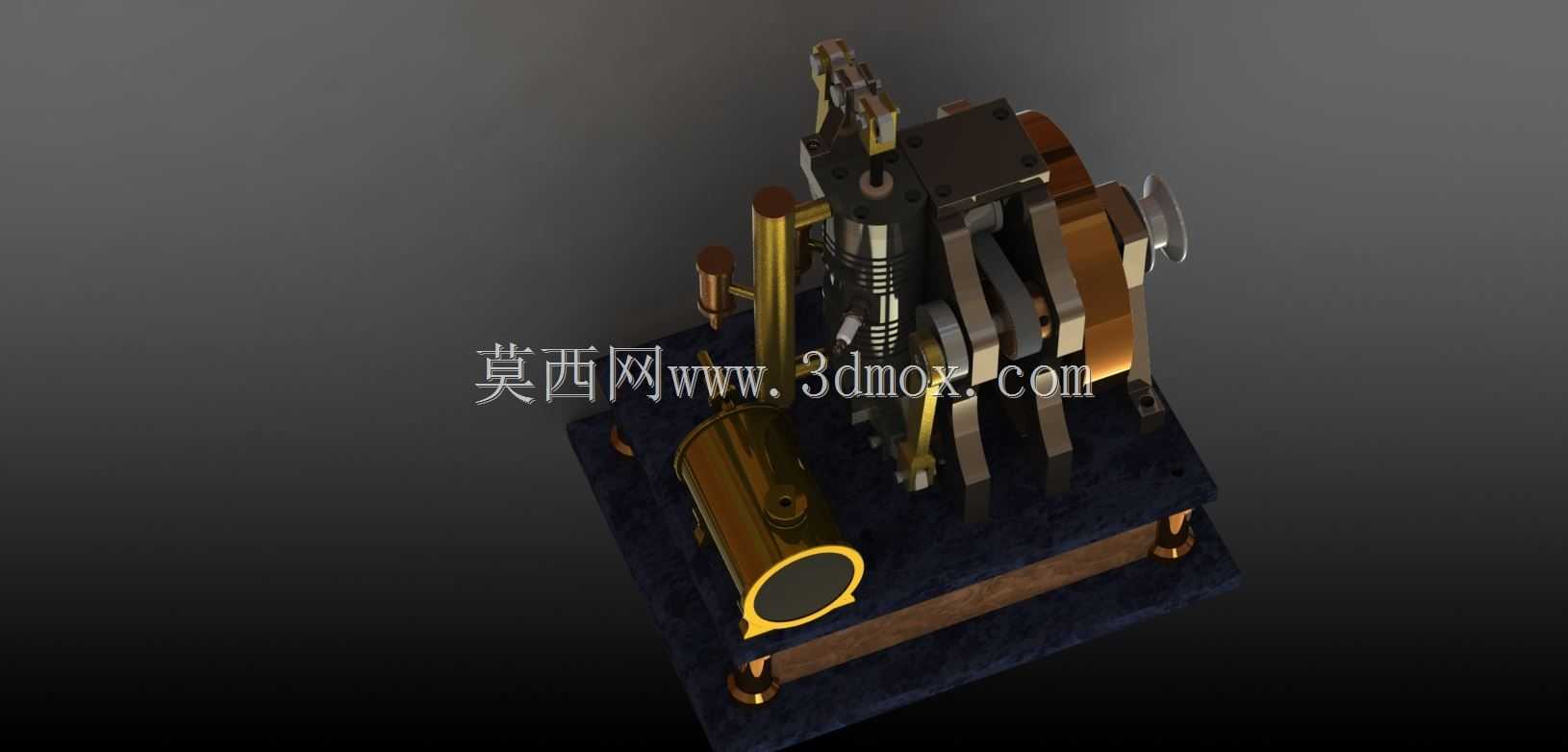

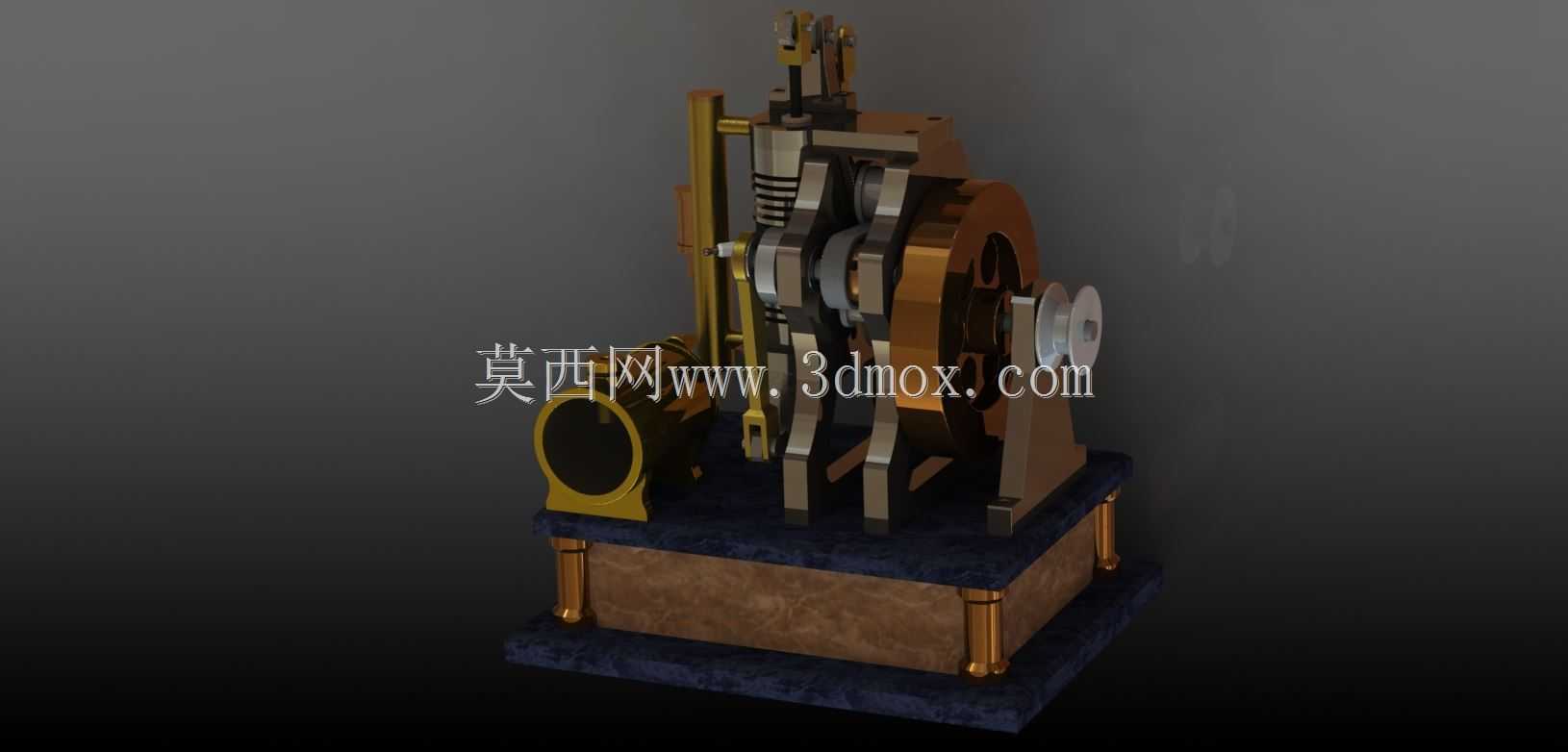

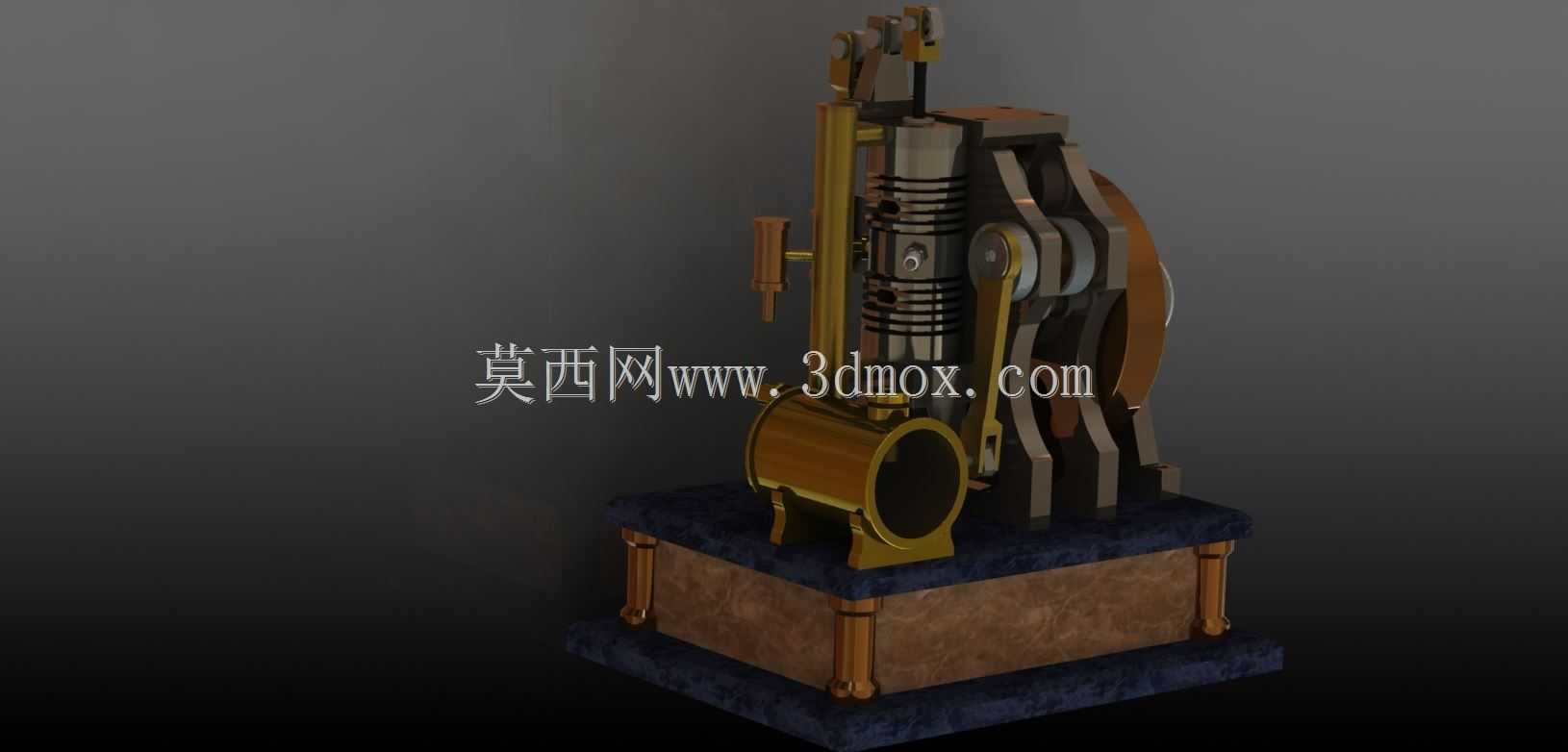

这套林福德二冲程动力结构的三维建模，完全还原了小型往复式动力装置的核心传动逻辑，在教学演示、小型动力装置原型验证场景中具备很高的参考价值。不同于常规量产内燃机的集成化设计，该结构采用外露式的传动布局，所有曲柄连杆、配气组件、活塞缸体的连接关系都直观呈现，非常适合用于机械原理课程的具象化演示，也能为小型特种动力设备的改装设计提供结构参考。

从实际功能层面看，该结构完整实现了二冲程动力循环的全部动作逻辑：活塞在缸套内完成上下往复行程的同时，通过曲柄连杆机构将直线运动转换为旋转动力输出，侧置的配气联动组件随曲轴同步动作，完成进气、压缩、做功、排气的全流程配气控制，无需额外设置独立的凸轮轴配气机构，整体结构紧凑度远高于同排量四冲程结构，适合对安装空间要求严苛的小型动力输出场景，比如小型模型动力装置、便携应急动力单元的原理验证。

设计思路上，该结构优先保障了传动路径的简洁可靠：曲轴组件采用双支撑轴承定位，抵消活塞往复运动产生的侧向力矩，连杆大头采用剖分式轴瓦连接，兼顾装配便利性与运转稳定性；缸体侧方集成的气道结构直接连通曲轴箱与燃烧室，利用活塞下行的曲轴箱压力变化完成扫气动作，省去了复杂的气门驱动组件，零件数量比同功率四冲程结构减少近四成，后期维护的拆解难度也大幅降低。底座部分采用分层式承重设计，下层为厚重的配重基座，上层通过四根铜质支撑柱固定动力主体，运转时可有效降低往复惯性力带来的整机振动，无需额外加装复杂的减震结构即可保持运行平稳。

安装边界与尺寸适配方面，该结构的动力输出端位于飞轮侧，采用标准轴径的输出轴设计，可直接连接带轮、齿轮等传动部件，适配不同的负载输出需求；整体安装基准面为底座下平面，平面度公差控制在0.02mm以内，安装时只需保证基座与安装台面贴合固定，即可保证曲轴的水平度符合运转要求，无需反复调整同轴度。缸体部分的散热鳍片沿圆周方向均匀布置，自然风冷条件下即可满足持续运转的散热需求，不需要额外加装水冷管路与散热组件，进一步缩小了整机的安装占用空间。

从结构细节来看，活塞与缸套的配合间隙按照小型动力装置的常规公差设计，活塞环采用两道气环加一道油环的配置，保证燃烧室的密封性；飞轮部分采用大直径轮缘设计，转动惯量经过匹配计算，可储存足够的动能平衡活塞往复运动的转速波动，让动力输出更加平顺。侧置的操纵联动组件直接连接节气门结构，可通过外部拉杆直接控制动力输出转速，结构响应直接，没有多余的传动间隙。整套结构的所有连接部位都采用标准紧固件固定，拆解重装时不需要专用工装，方便学习者观察内部的运动配合关系，也方便设计人员对局部结构进行优化调整，验证不同参数下的动力输出特性。
