螺旋钻具结构三维设计作品

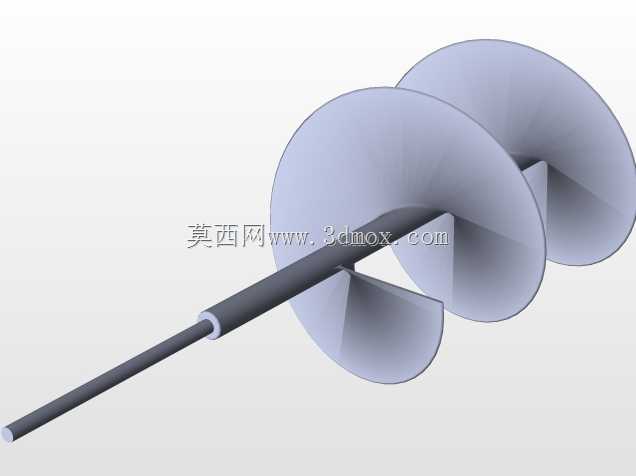

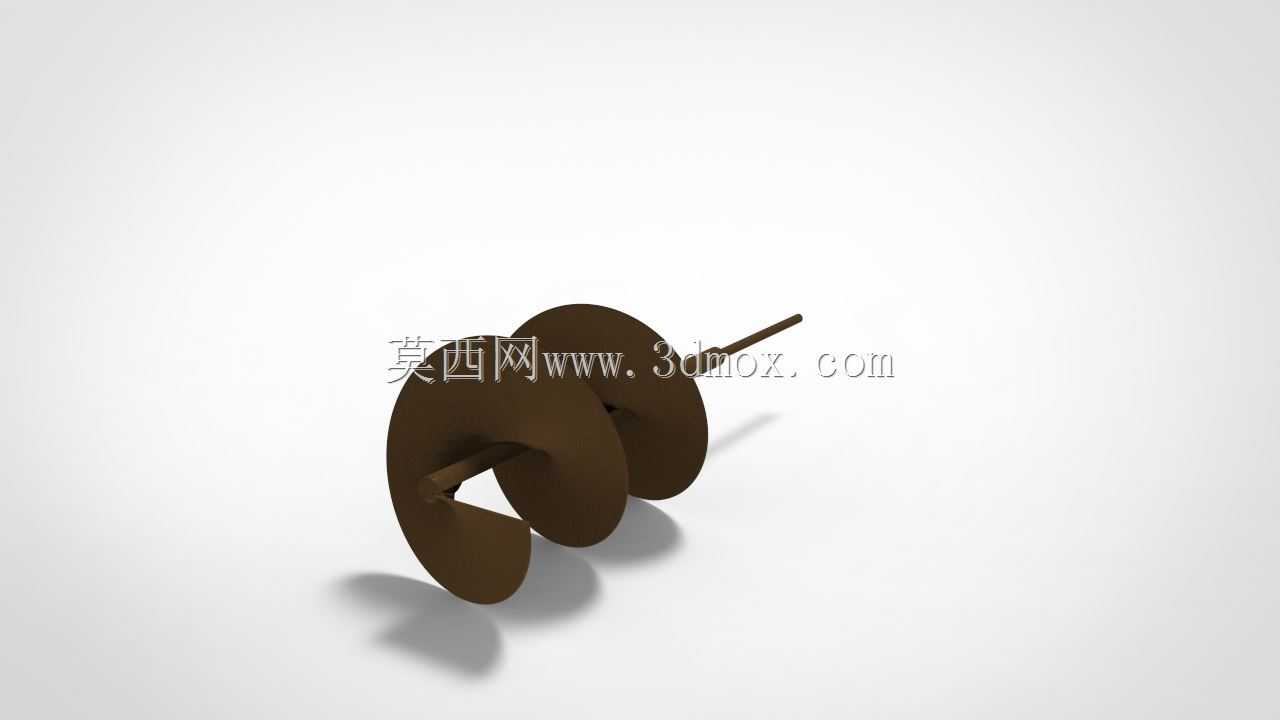

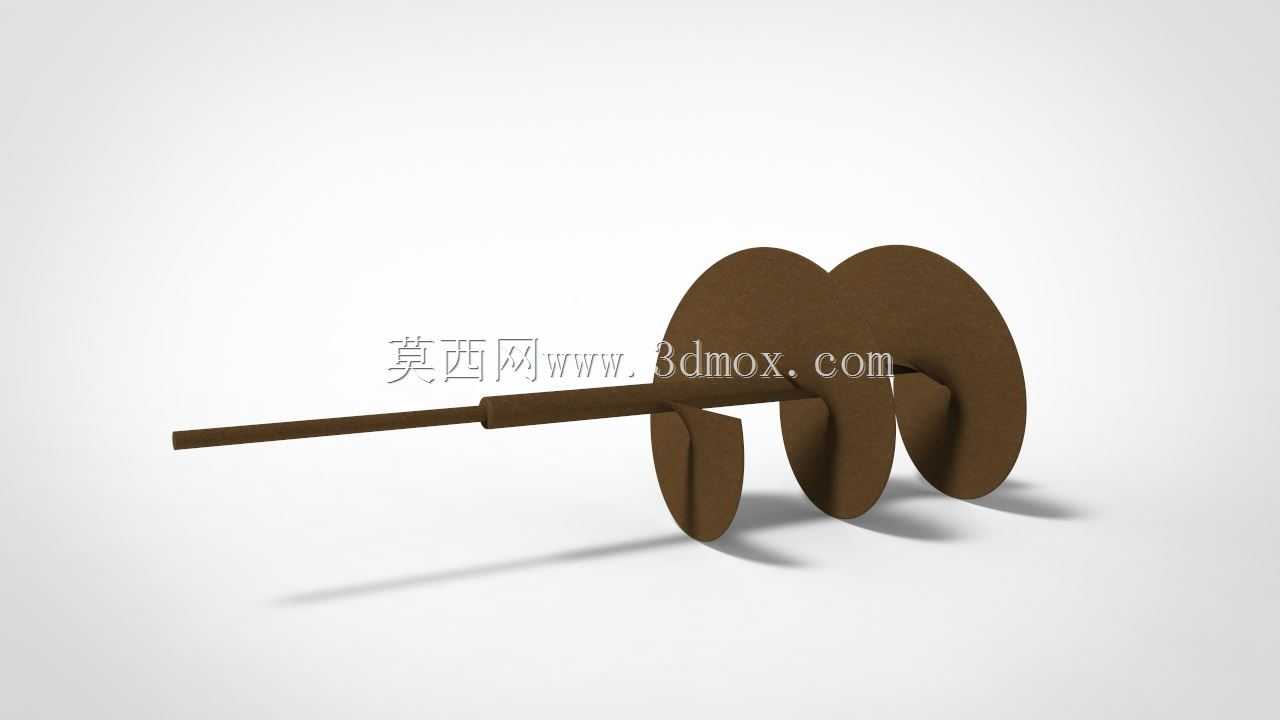

在岩土取样、浅层地基施工、园林植树挖坑、冻土破碎作业等场景里，螺旋钻是适配性极强的钻进执行部件，区别于常规的切削式钻头，它依靠连续螺旋叶片的旋转推送，能在钻进过程中同步将钻屑沿叶片导程向外输送，无需频繁提钻排渣，在浅层作业工况下的作业效率远高于常规冲击钻具。这款螺旋钻的设计首先围绕作业端的切削逻辑展开，最前端的切削齿采用偏心布置结构，作业时先由切削齿破开作业面的硬质层，避免整面接触带来的过大钻进阻力，切削齿的切入角设置为15度，既保证硬质土层下的齿部强度，又能减少粘土层的糊钻概率。螺旋叶片采用等导程等外径设计，导程尺寸设置为叶片外径的0.7倍，这个参数是经过多轮工况验证的：导程过大会导致钻屑输送过程中回落卡钻，导程过小则会增加叶片与孔壁的摩擦阻力，提升设备的动力损耗。钻杆部分采用分段同轴设计，前端与切削齿、螺旋叶片连接的杆段采用实心圆钢截面，保证钻进时的扭矩传递强度，避免硬质作业面下的杆体扭转变形，后端的连接杆段做了等直径光轴处理，可适配不同功率的手持动力头、小型工程机械挂载接口，安装边界上，杆端的连接段长度预留了足够的装夹余量，可适配卡盘式、快插式两种主流连接结构，无需额外加工转接件即可完成装夹。从结构受力角度看，螺旋叶片与钻杆的连接位置做了满焊贴合处理，建模时特意保留了焊缝的受力过渡结构，避免应力集中导致的叶片根部断裂——在实际作业中，螺旋钻的失效案例里有近六成是叶片与钻杆连接位置的疲劳断裂，尤其是在夹杂碎石的土层作业时，叶片受到的径向冲击载荷会直接作用在焊缝位置，设计时在叶片根部增加了小尺寸的过渡圆角，能有效分散冲击载荷，提升部件的使用寿命。叶片的边缘做了等厚度的耐磨层预留结构，实际生产中可在该位置堆焊耐磨合金，应对沙土层、冻土层的磨粒磨损，避免叶片过快磨损导致排渣效率下降。这款钻具的整体尺寸适配小型作业场景，整体长度控制在单人可操作的范围内，螺旋叶片的外径适配常见的300mm以内孔径作业需求，可覆盖植树挖坑、光伏桩引孔、浅层地质取样等绝大多数民用及小型工程作业场景。设计过程中还考虑了粘土层作业的脱渣需求，叶片表面做了平滑过渡处理，没有多余的凸起或凹槽，减少湿粘土在叶片上的粘附，降低钻进时的附加载荷。钻杆的同轴度公差在建模时严格控制在0.1mm以内，避免高速旋转时的径向跳动，减少作业时的设备震动，既提升作业成孔的垂直度，也能降低动力端的轴承磨损。从安装适配性来看，后端的连接光轴可根据不同的动力设备需求，额外加工平键槽或顶丝孔，基础模型预留了足够的加工余量，设计人员可根据实际挂载的设备参数做二次调整，无需重构整体模型。在冻土作业场景下，这款螺旋钻的连续叶片结构还能起到一定的碎土导送作用，切削齿破开冻土层后，碎块会直接进入螺旋导程，随叶片旋转被送出孔外，不会在孔底堆积重复切削，相比普通钻头能减少近40%的钻进时长。在园林作业场景中，平滑的叶片结构不会过多扰动孔壁周围的土壤，成孔后孔壁规整，适合苗木栽种后的根系贴合，不会出现孔壁过于光滑导致的根系盘结问题。建模过程中对各个部件的装配间隙做了严格校核，螺旋叶片的外圆跳动量控制在合理范围内，作业时不会刮蹭孔壁，减少不必要的动力损耗。
