螺旋曲面心脏造型指环结构设计

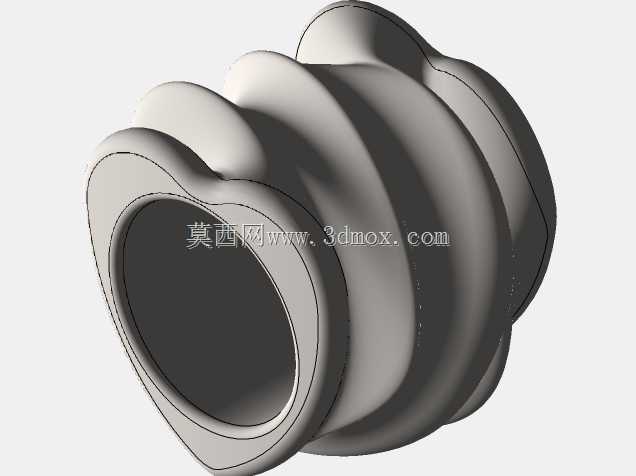

这款异形环形构件的设计，最初是从首饰佩戴场景的实际需求出发做的结构推演，区别于常规等截面光面指环，整体采用连续螺旋起伏的外曲面构型，在做结构建模时首先要卡准佩戴的核心边界——也就是内圈的适配尺寸，内孔采用正圆形截面，直径参考常规成人指围的通用适配区间做基准，内壁做了0.1mm的圆角过渡处理，避免长期佩戴时棱角剐蹭皮肤，这部分的尺寸公差在建模时控制在±0.05mm范围内，不管是后续走失蜡铸造做贵金属成品，还是用3D打印做树脂样件，都能保证佩戴时的贴合度，不会出现卡指或者晃荡滑脱的问题。

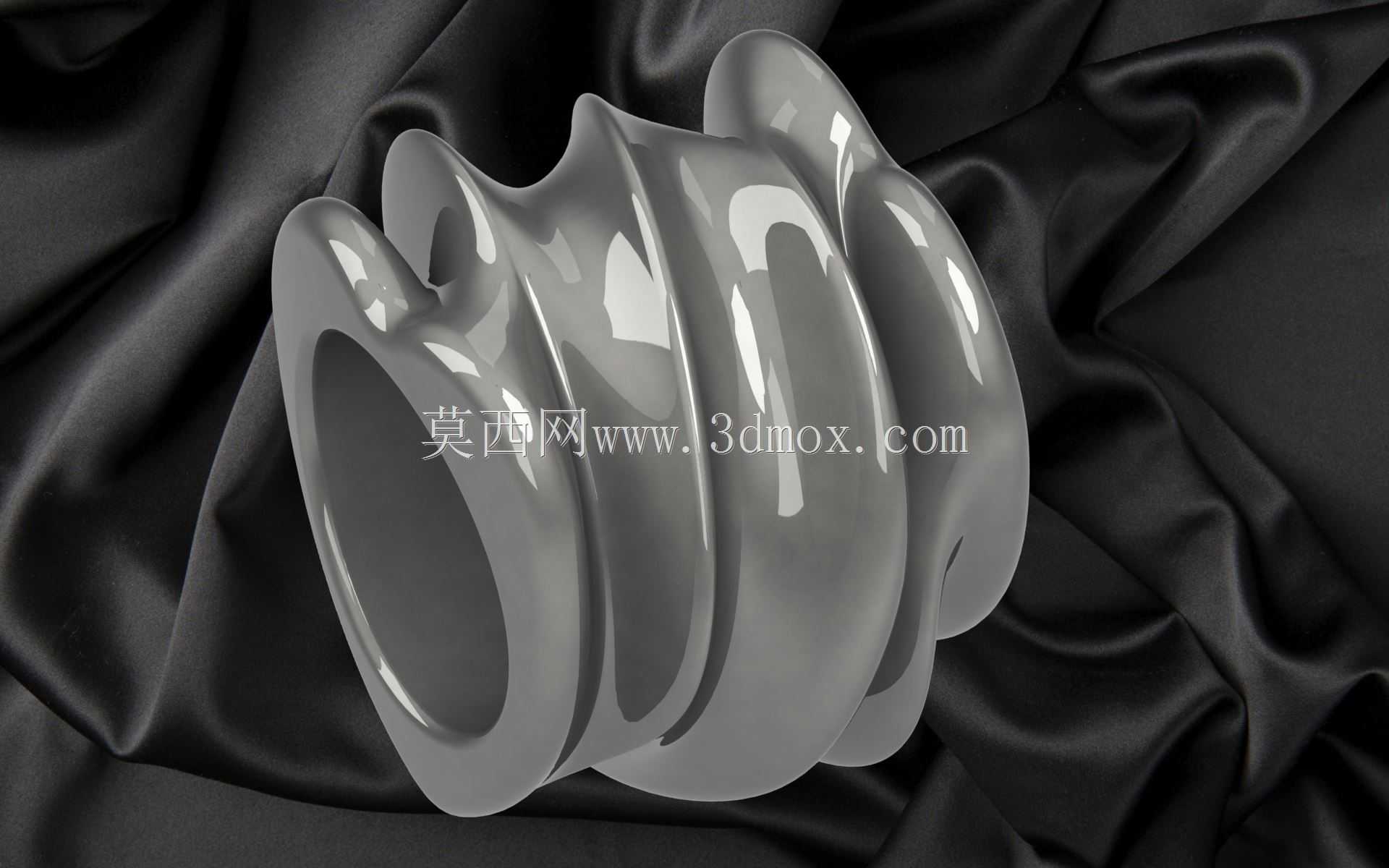

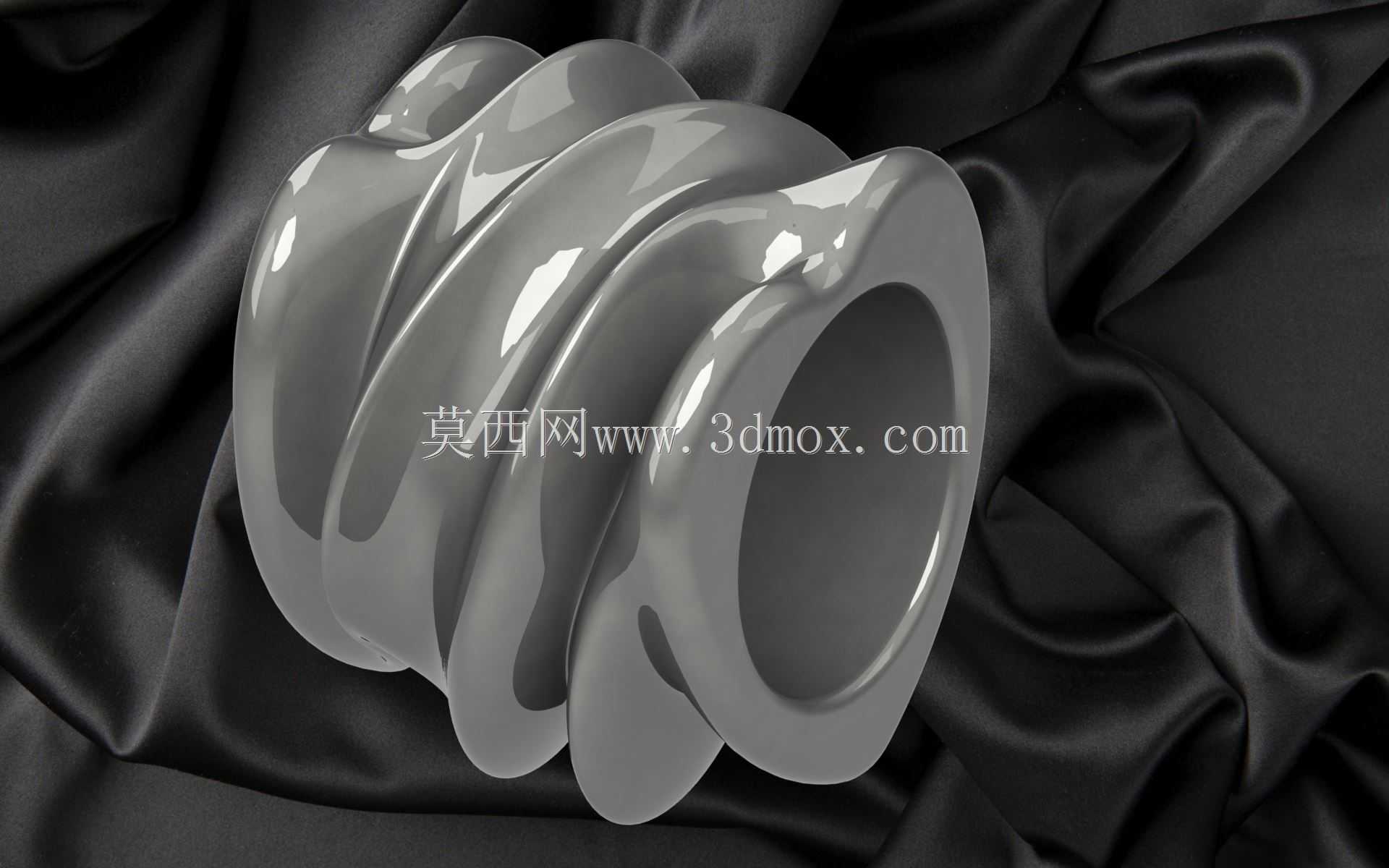

从外形结构来看，外轮廓的螺旋凸起并不是随意做的艺术化造型，每一段曲面的起伏高度都做了严格的边界限制，最高处的凸起距离内圈外壁的厚度控制在2.5mm以内，既保证了造型的层次感，又不会因为局部过厚导致成品重量超标，毕竟佩戴类构件的重量控制直接影响长时间佩戴的舒适度，要是局部厚度超过3mm，哪怕是用密度较低的钛合金材质做成品，单枚重量也会超过12g，日常佩戴会有明显的坠感。螺旋曲面的过渡全部采用G2连续的曲率衔接，没有硬棱或者曲率突变的位置，一方面是后续抛光工序能顺着曲面走，不会出现局部抛不到或者抛穿的问题，另一方面日常佩戴时也不会勾挂衣物纤维，这一点是做佩戴类五金构件必须考虑的实际使用问题，之前做过的几款棱角分明的异形指环，就有用户反馈容易勾毛衣丝线，这次建模时特意把所有外凸棱边都做了曲率顺接，从根源上规避这个问题。

在结构设计的思路上，没有采用常规指环的等壁厚结构，而是顺着外螺旋的起伏做了变壁厚处理，螺旋凸起位置的壁厚稍厚，曲面凹陷位置的壁厚适当减薄，整体重量分布均匀，戴在手指上不会出现重心偏置导致的指环转动错位。内圈的平直段宽度控制在6mm，这个宽度是经过实际佩戴验证的，太窄会勒手指，太宽会影响指关节的弯曲活动，尤其是日常握持物品、打字操作的时候，过宽的指环会卡在指节位置影响动作。两端的环口位置做了0.2mm的倒角收边，没有做尖锐的切口，避免摘戴的时候刮蹭皮肤。

从应用场景延伸来看，这个结构不局限于首饰指环的用途，等比例放大尺寸之后，也可以作为小型设备的装饰性护套、管路端头的装饰护圈使用，只要调整内孔直径匹配对应的安装轴径或者管路外径，外曲面的螺旋结构还能起到一定的防滑作用，手动拧转的时候手指贴合在螺旋凹陷的位置，摩擦力比光面圆环高30%左右，不需要额外做滚花结构就能实现手动调节时的防滑效果。建模时所有曲面都做了实体化校验，没有破面、零厚度或者非流形几何的问题，不管是导出做CNC精雕加工，还是转成STL格式做增材制造，都能直接生成刀路或者打印路径，不需要额外补面修复。考虑到后续的表面处理需求，外曲面的最小曲率半径控制在0.8mm以上，不管是做电镀、喷砂还是珐琅填色工艺，都能保证涂层或者填色材料的附着均匀性，不会因为曲率半径过小出现积漆或者露底的问题。

在安装边界的考量上，作为指环使用时不需要额外的固定结构，依靠内圈和手指的贴合摩擦力就能固定位置；如果作为工业装饰护圈使用，只需要在内圈增加0.1mm的过盈量，就能直接压装在对应直径的轴件或者管端，不需要额外打胶或者加紧固件，拆卸的时候也不会损伤基材表面。整个构件没有活动部件，属于一体式成型结构，后续生产时不需要做装配工序，一次成型即可完成成品加工，能有效控制生产环节的成本和不良率。螺旋曲面的螺旋升角控制在15度，这个角度既保证了造型的流动感，又不会因为升角过大导致凸起部分过于尖锐，日常接触时不会有硌手的触感，哪怕是不小心磕碰在硬物上，曲面的弧形结构也能分散冲击力，不会像直角结构那样容易出现磕碰凹坑或者断裂的问题。
