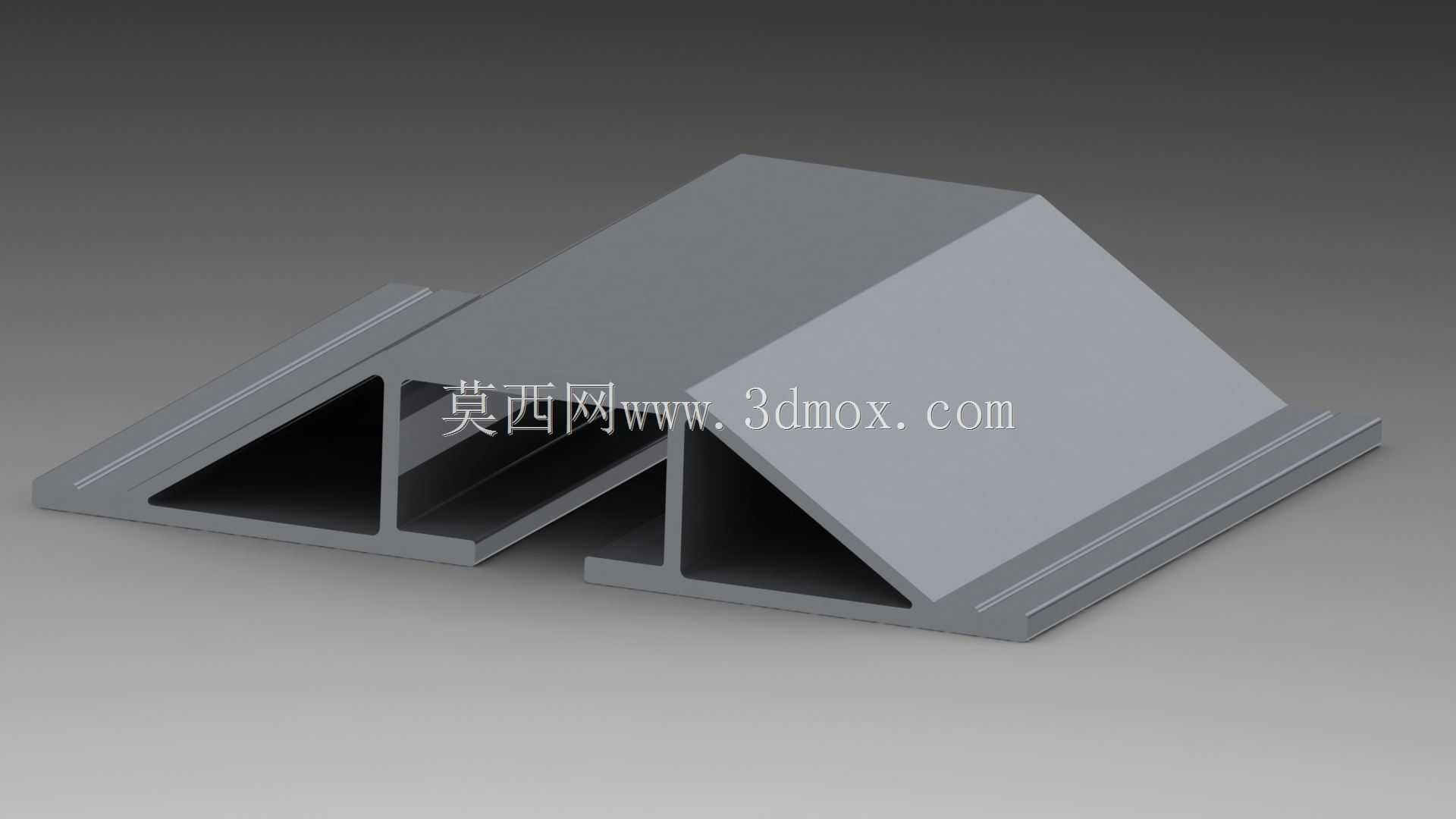

建筑吊顶用三角加强型天花夹支撑构件

在室内吊顶施工、洁净厂房顶面管线排布、装配式装修顶面构件固定的场景中，这类三角加强结构的天花夹支撑件是承担顶面荷载传导、保障构件安装稳定性的核心连接部件，不同于普通平面吊码的受力形式，该构件通过双三角空腔的截面设计，将顶面挂载的竖向荷载通过斜向筋板分散到底部的安装基面，避免局部应力集中导致的固定点变形、脱落问题。从实际安装场景来看，这类支撑件多用于洁净车间彩钢板吊顶的边角加固、机电管线支吊架与顶面结构的连接过渡、装饰面材的暗藏式承重点位，在有洁净等级要求的电子厂房、食品加工车间内，这类一体挤出成型的支撑件没有拼接缝隙，不会积尘积垢，能满足洁净区域的卫生管控要求，同时其对称式的结构设计可以双向承载，不管是单侧挂载管线还是双侧固定饰面，都能保持受力均衡，不会出现单侧偏载导致的构件歪斜。设计阶段首先要考虑的是安装边界的适配性，构件底部的平直安装边预留了标准的螺栓过孔间距，能匹配常规顶面预埋槽、膨胀螺栓的安装孔位，不需要现场二次打孔调整，顶部的斜向支撑面与水平面呈45度夹角，刚好贴合吊顶边角的阴角位置，安装后不会突出饰面完成面，能实现暗藏式安装的效果，不会影响顶面的整体平整度。结构设计上采用了等壁厚的三角空腔构型，在保证整体抗弯、抗剪强度的前提下，尽可能降低构件自身重量，相比实心结构的支撑件，重量能降低60%以上，大幅减少顶面结构的附加荷载，同时空腔结构的抗形变能力更强，在长期承受静载的工况下，不会出现蠕变变形，能保证十数年使用周期内的安装精度。从安装适配的尺寸边界来看，构件的整体高度控制在常规吊顶龙骨的安装间隙范围内，不会和顶面的龙骨、线管、保温层产生位置干涉，底部安装边的宽度刚好匹配常用的C型龙骨、U型吊顶型材的卡槽宽度，安装时可以直接卡入型材卡槽后再打螺栓固定，不需要额外的转接件，能减少现场安装的配件数量，提升施工效率。在实际使用过程中，这类支撑件的受力路径非常清晰，挂载的荷载首先传递到顶部的支撑平面，再通过两侧的斜向筋板将力分解为垂直向下的压力和水平方向的分力，垂直压力通过底部安装面的固定螺栓传递到建筑结构顶面，水平分力则由两个三角腔的对称结构相互抵消，不会对相邻的吊顶构件产生额外的水平推力，避免吊顶板受挤压出现起拱、开裂的问题。针对不同的挂载荷载需求，该结构可以通过调整壁厚、筋板厚度来适配不同的承重等级，不需要改变整体的外形尺寸和安装孔位，能实现同一系列不同承重规格的配件通用互换，降低施工备料的复杂度。另外，构件的所有棱边都做了小圆角过渡处理，安装过程中不会划伤施工人员的手套、刮破吊顶饰面的覆膜，一体成型的结构没有焊接点、拼接缝，不存在焊缝锈蚀、拼接错位的隐患，在潮湿的地下空间、高湿度的卫浴区域使用时，也不会因为结构缝隙存水导致锈蚀失效，能适配多种复杂的室内安装环境。在管线综合排布的场景中，这类支撑件还可以作为管线支吊架的顶面连接座，直接将风管、电缆桥架、消防管线的吊点固定在该构件上，不需要额外在建筑顶面打孔，减少对建筑结构的破坏，同时其对称的三角结构可以同时挂载两个方向的管线，充分利用顶面的安装空间，减少吊点的设置数量，让顶面的管线排布更加规整。
