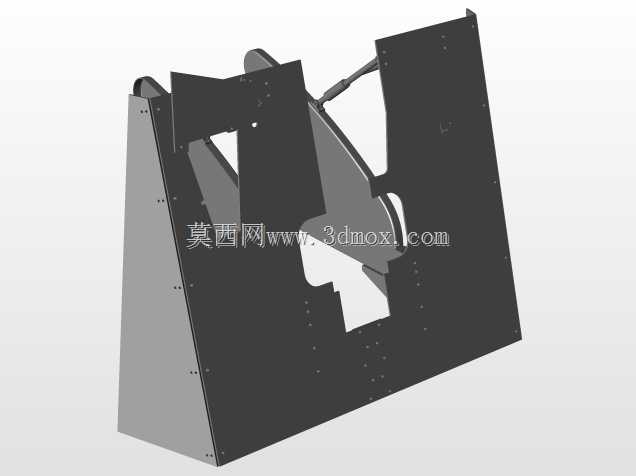

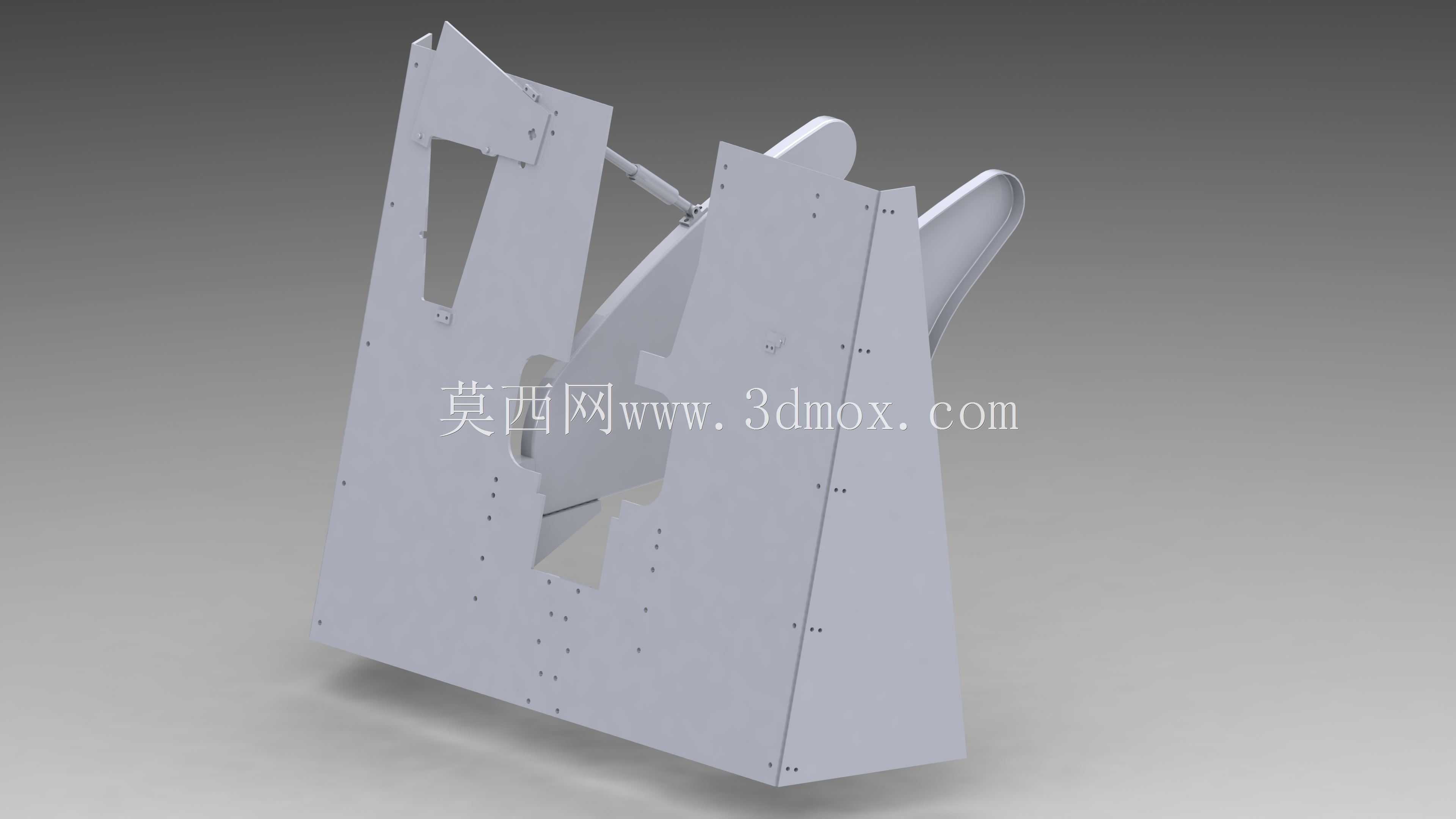

Flak88加农炮配套高射炮防护盾结构

　　这款防护构件是为Flak88加农炮适配的高射炮护盾，在地面防空、反装甲作战场景中承担核心防护作用，其设计完全围绕火炮作战时的人员防护、构件防护需求展开，没有多余的装饰性结构，每一处弯折、开孔都对应实际作战与装配的硬性要求。从实际作战场景来看，88炮在二战时期承担了多重任务，既可以作为高射炮打击空中目标，也能平射作为反坦克炮摧毁装甲单位，作战时炮组人员需要在炮位旁完成装填、瞄准、击发操作，护盾的首要作用就是阻挡敌方轻武器射击、炮弹破片溅射，避免炮组成员和炮身外露的精密瞄准构件被流弹损伤，同时还要兼顾炮身俯仰、旋转时的操作空间，不能干扰火炮的正常射界调整。从结构设计思路来看，整个护盾采用多块钢板弯折拼接的构型，

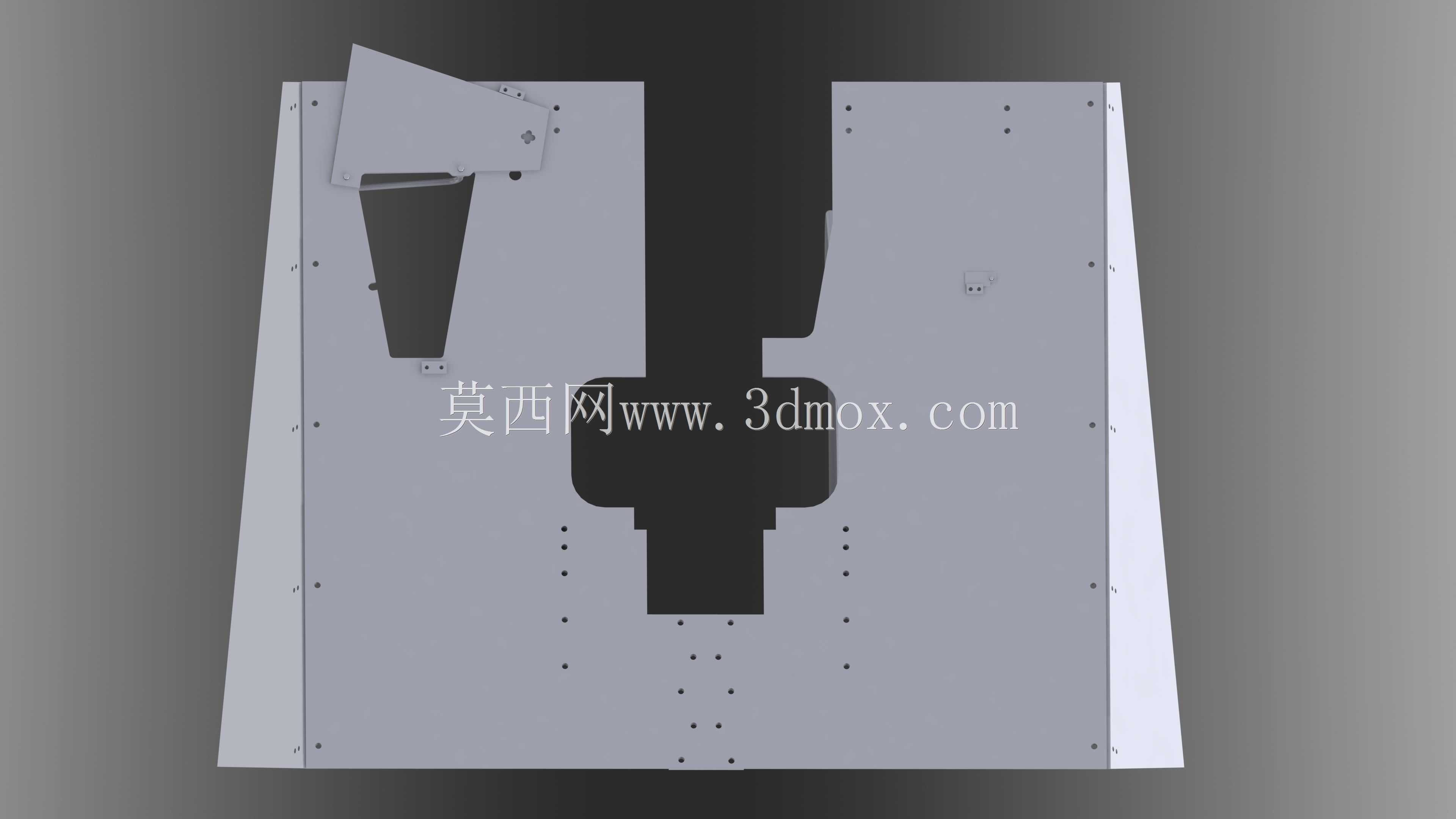

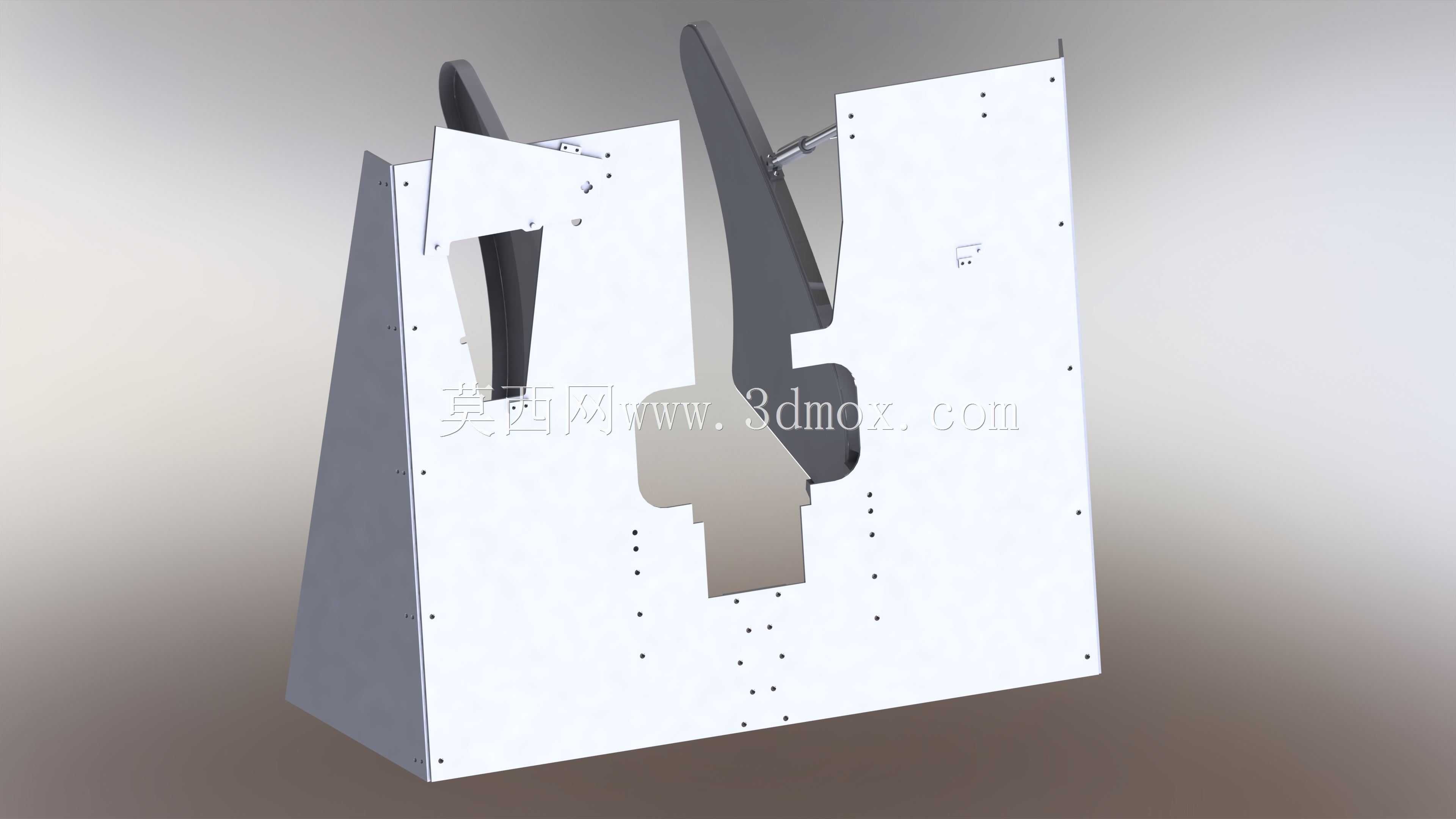

　　没有采用一体成型的整板设计，一方面是考虑到战时生产的工艺便利性，分块式的钢板可以通过冲压、弯折快速成型，不需要大吨位的一体冲压设备，适合战时大规模量产；另一方面分块结构在战损时可以快速更换受损的板块，不需要整体替换护盾，大幅提升战场维修效率。护盾的主体板块带有明显的倾斜角度，这个角度不是随意设定的，一方面倾斜装甲可以提升对来袭弹头的跳弹概率，同等厚度的钢板倾斜布置后，等效防护能力远高于垂直布置的钢板，另一方面倾斜的板面可以减少射击时炮口风暴对护盾的正面冲击，将冲击波向侧方引导，避免护盾受冲击后变形影响炮身动作。护盾上的多处开孔都有明确的功能定位，左侧的异形开孔是瞄准具的观测通道，刚好匹配88炮瞄准具的观测视野范围，

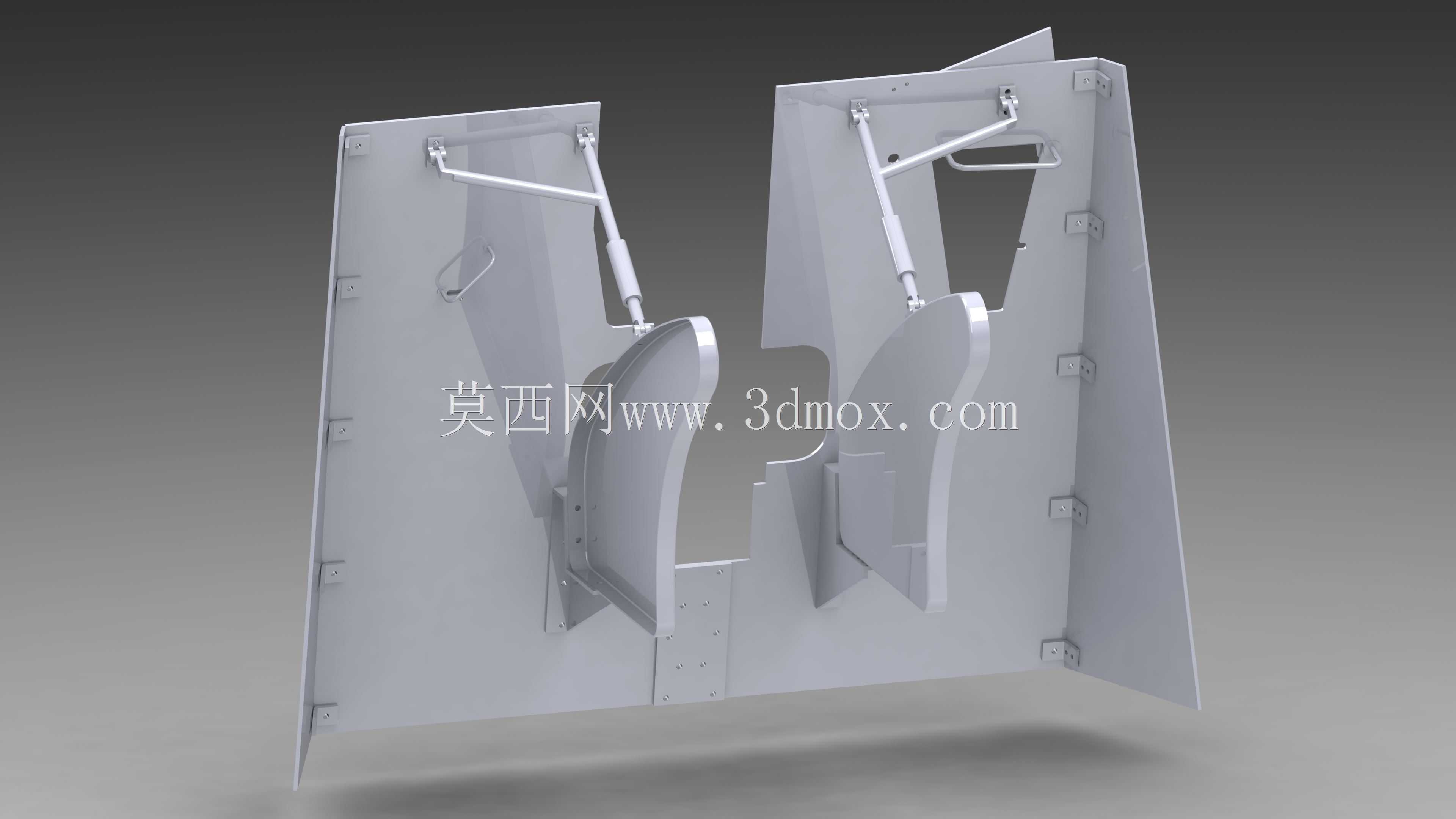

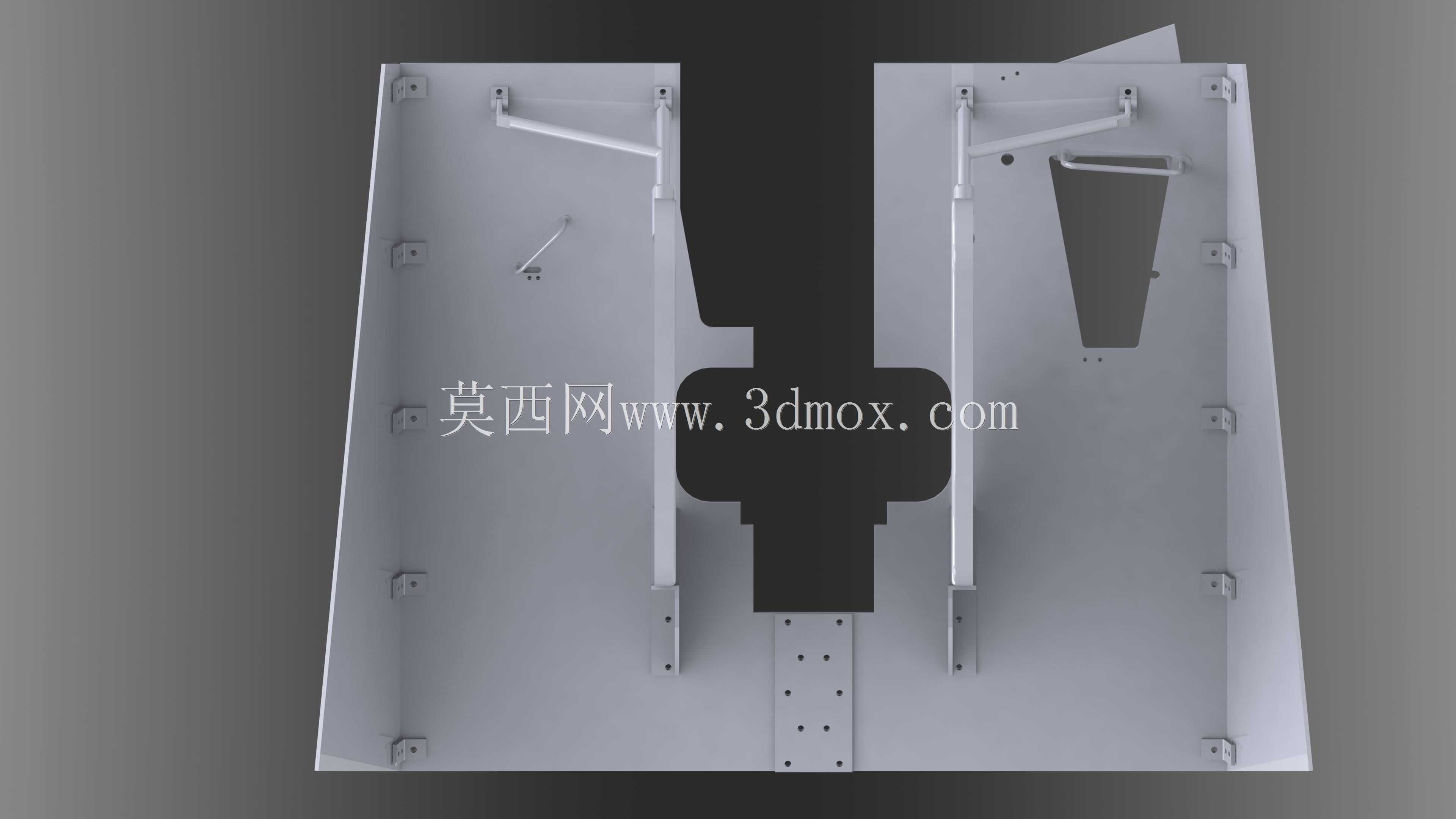

　　不会遮挡炮手的瞄准视线，同时开孔边缘做了卷边强化处理，避免开孔处受冲击后产生裂纹延伸；板块上分布的密集小孔是装配定位孔与铆接孔，每一组孔位都对应炮架上的安装支座、护盾分块之间的连接点位，孔位的公差控制在装配允许范围内，保证现场安装时不需要额外修配就能完成拼接。护盾上还预留了液压支撑杆的安装位，也就是图中板块之间的杆状构件安装点，这个结构可以让护盾的上部板块随炮身俯仰同步调整角度，在炮身高射角射击时，上部护盾依然能为炮组成员提供正面防护，不会因为炮身抬起就露出防护空档。从安装边界来看，整个护盾的底部安装面完全匹配88炮炮架的上部支座轮廓，安装孔位与炮架的预装螺栓点位一一对应，安装后护盾的最外侧轮廓不会超出炮架的旋转半径，

　　保证火炮360度旋转时护盾不会与炮架的其他构件、地面支撑脚发生干涉；护盾的内侧面预留了瞄准具、击发机构的安装间隙，不会因为护盾的装配挤压到炮身的操作构件，炮手在护盾后方操作时，手部活动空间完全满足装填、调整瞄准参数的需求，不会被护盾结构磕碰。从结构强度设计来看，护盾的板块连接处采用了交错铆接的方式，连接点位的密度经过受力计算，在护盾受破片冲击时，连接点可以均匀分散冲击力，不会出现单块板块受冲击后脱落的情况；板块的弯折处都做了圆角过渡，避免应力集中导致的弯折处开裂，在反复受冲击波振动的工况下，圆角过渡的结构可以大幅提升构件的疲劳寿命，不会因为长时间射击振动产生结构断裂。另外护盾的侧面延伸板块刚好覆盖炮身两侧的外露管线，避免这些液压管线、瞄准线路被流弹打坏，同时侧面的遮挡也能减少炮位的正面投影特征，降低被敌方远距离观测发现的概率。整个护盾的外形完全贴合炮身的俯仰运动轨迹，在炮身从-3度俯角到85度高射角的整个调整范围内，护盾与炮身之间始终保持足够的安全间隙，不会出现炮身俯仰时剐蹭护盾的情况，不需要额外设置复杂的随动机构，仅通过下部的固定连接加上部的支撑杆联动，就实现了全射界的防护覆盖，结构简单可靠，完全符合战时装备的设计逻辑，没有过度设计的冗余结构，每一处结构都对应明确的作战或装配需求。
