头戴式耳机50毫米发声单元结构设计

项目分类:3D模型 发布时间:2021-10-12 ID:314710

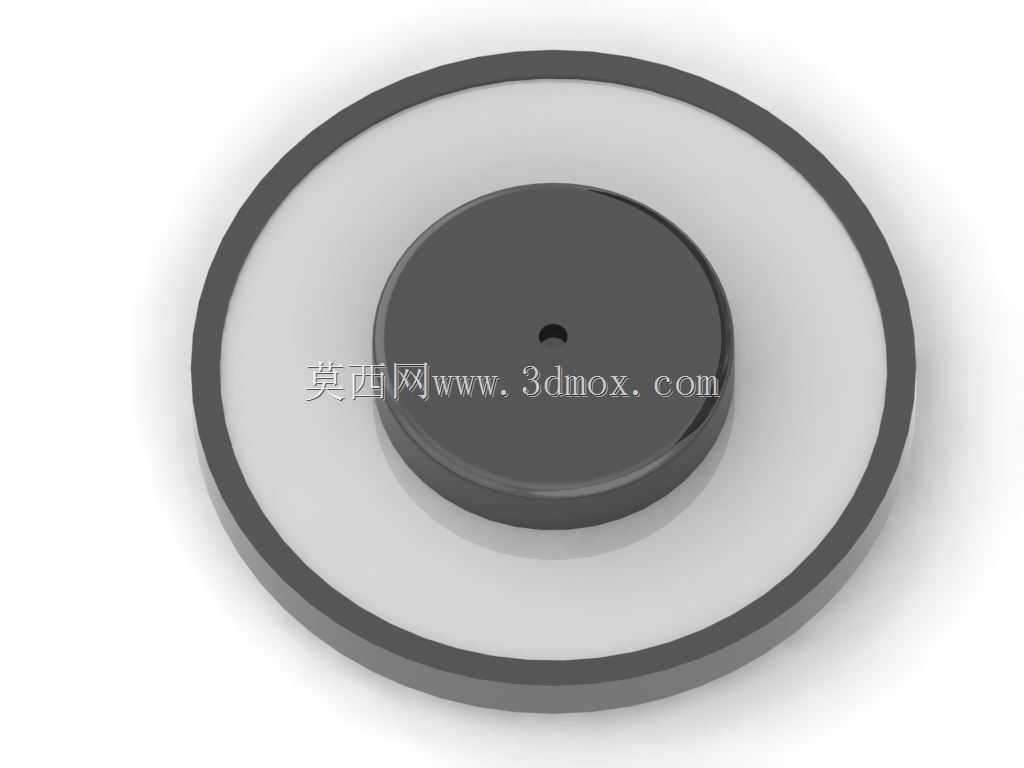

  • 头戴式耳机50毫米发声单元结构设计

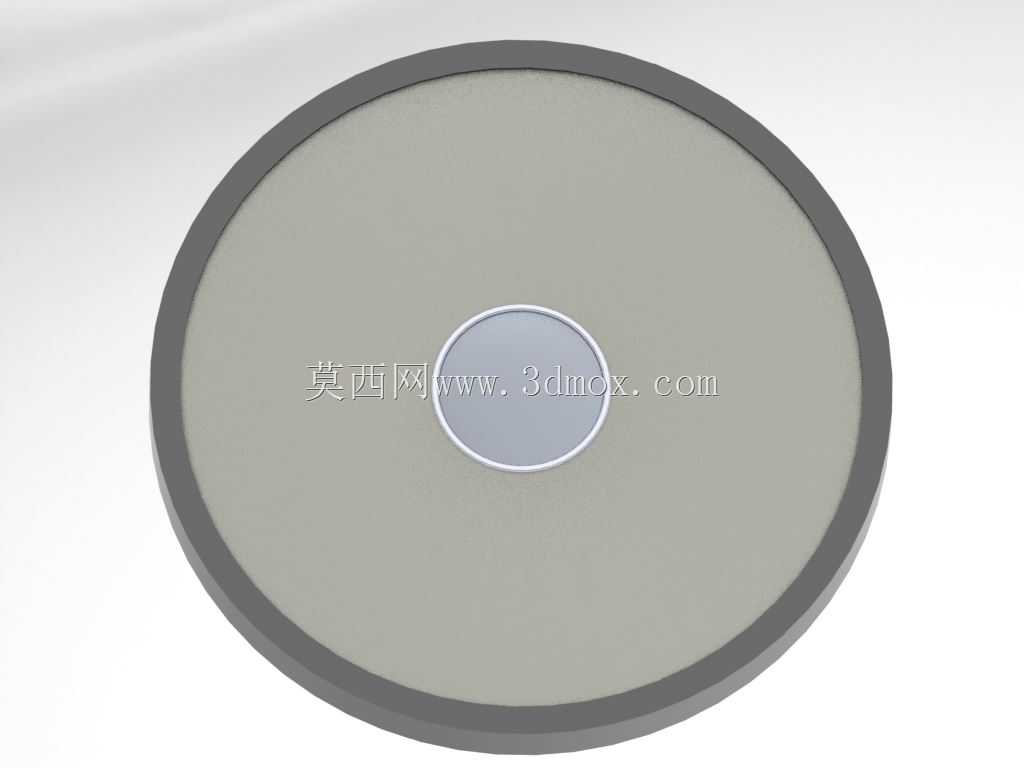

  • 头戴式耳机50毫米发声单元结构设计

在个人音频设备的结构开发环节,发声单元的选型与适配直接决定了终端产品的声学表现基础,50毫米直径的圆形动圈扬声器,是目前中高端头戴式耳机产品中应用占比极高的核心部件,这类尺寸的单元在频响覆盖范围、低频下潜潜力与安装适配性上取得了较好的平衡,既不会因振膜尺寸过小导致低频动态不足,也不会因直径过大给耳罩腔体设计、头梁承重分配带来额外负担。从实际应用场景来看,这类扬声器不仅适配常规的消费级头戴音乐耳机,在电竞头戴耳机、专业监听头戴耳机、航空降噪通讯耳机等细分品类中也被广泛采用,不同应用场景下对单元的性能侧重略有差异:音乐向产品更侧重振膜材质带来的频响曲线平滑度,电竞类产品会强化中高频响应以提升方位感辨识度,通讯类耳机则会在单元后侧增加阻尼结构优化人声频段的清晰度。从产品功能特性来看,该款圆形扬声器采用同轴对称结构设计,中心位置的定心支片配合磁路系统保证音圈在磁隙中的往复运动始终保持轴向垂直,避免大振幅下出现擦圈问题引发的失真;外侧的环形悬边采用高顺性材质,既可以为振膜提供足够的振动行程支撑大动态信号回放,也能在长期往复运动后保持形变恢复能力,降低长期使用后的性能衰减。在结构设计思路上,这类单元的整体厚度控制是耳机腔体设计的核心边界,单元背部的磁钢高度直接决定了耳罩后侧需要预留的腔体深度,设计时需要在磁钢体积与腔体厚度之间做权衡——磁钢体积越大,磁通量越高,单元的换能效率越好,但过厚的磁钢会压缩耳罩内部的容腔空间,甚至会在佩戴时压迫耳廓影响佩戴舒适度;单元正面的压边尺寸则是安装定位的关键基准,常规设计中压边会预留0.8-1.2毫米的宽度,用于和耳机前腔的安装台阶配合,通过点胶或者超声压合的方式完成固定,压边的平面度公差需要控制在0.05毫米以内,避免安装后出现单元倾斜导致的声学相位偏差。从安装边界尺寸来看,50毫米为单元振膜的有效发声直径,单元整体的外轮廓直径通常会比有效发声直径大3-4毫米,也就是整体外圆在53-54毫米区间,这个尺寸是耳机前腔开孔设计的核心依据,前腔的出声孔覆盖范围需要完全匹配振膜的有效发声区域,同时避开压边的安装位置,避免压合时出现漏气问题影响低频表现;单元的接线端子通常设置在磁钢后侧的对称位置,设计腔体走线槽时需要预留足够的线体弯折空间,避免装配时线材被挤压在单元与腔体壁之间,导致单元安装不到位或者线材绝缘层破损。在实际的耳机结构开发过程中,这类标准尺寸的扬声器单元通常作为选型件优先确定,后续的耳罩轮廓、前腔腔体形状、后腔吸音材料布置都需要围绕选定单元的声学参数与安装尺寸展开,前腔的出声孔开孔率、开孔角度会直接影响高频的扩散角度,后腔的容积大小则会影响低频的谐振频率,在建模阶段就需要将单元的完整三维结构导入装配体,验证单元与周边结构的间隙是否合理,尤其是单元背部与后腔壳体、调音棉之间的间隙,需要预留至少1毫米以上的空间,避免振动过程中出现结构干涉产生异音。另外,这类圆形扬声器的磁路部分带有较强的磁性,在整机结构设计时还需要考虑磁屏蔽的问题,尤其是带有蓝牙通讯功能的无线耳机,单元磁钢与内置天线的距离需要保持在5毫米以上,避免强磁场干扰射频信号的收发稳定性;如果是带有主动降噪功能的耳机,还需要在单元安装位置预留降噪麦克风的安装位,麦克风的拾音孔需要正对单元振膜方向,同时避开出声孔的气流直吹区域,避免气流扰动导致降噪算法出现异常。从结构可靠性角度来看,单元悬边与振膜的粘接位置、音圈与定心支片的粘接位置是长期使用中最容易出现失效的部位,在建模完成后的结构验证阶段,需要模拟单元在最大振幅下的运动范围,确认周边结构不会对振膜运动造成阻碍,同时在跌落仿真中验证单元安装结构的强度,保证1.5米高度跌落至硬质地面时,单元的压边固定结构不会出现松脱,磁钢部分不会出现移位。
