三翼式贝内利结构飞镖结构设计

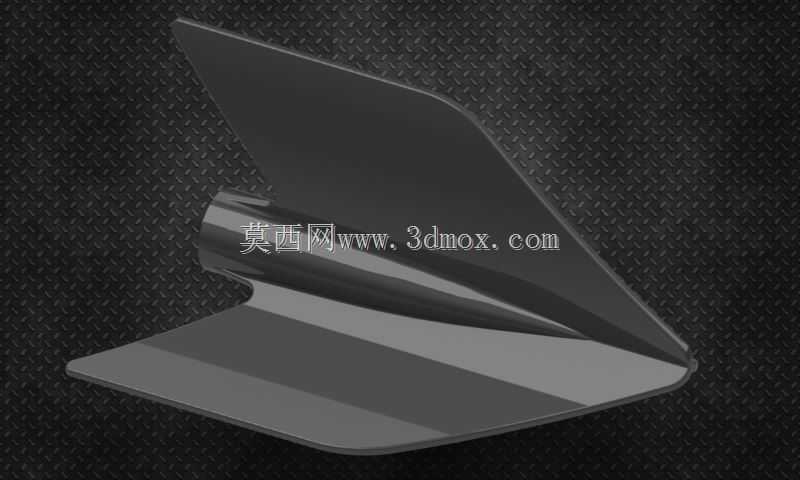

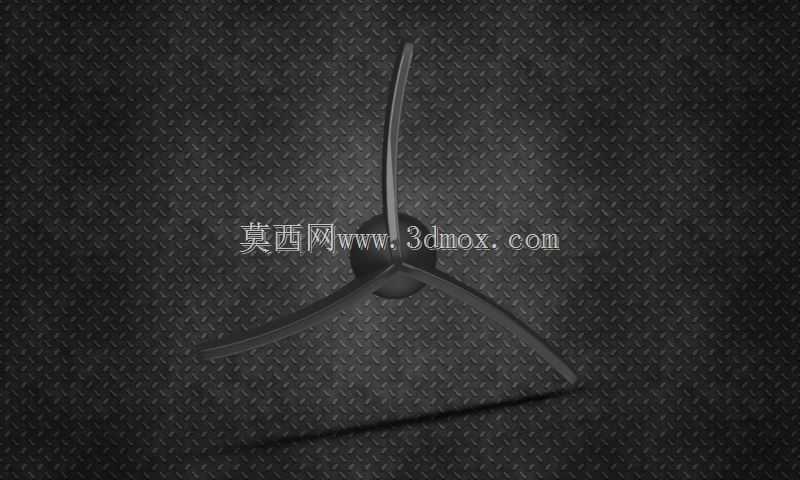

这款三翼结构的飞镖类部件，核心采用中心空心轴座搭配三片非对称翼片的布局，整体回转直径控制在30毫米，适配小尺寸手持投掷类器材的装配需求。从实际应用场景来看，这类结构既可以作为休闲运动器材的功能部件，也能在小型流体搅拌、气流导向的实验装置中作为旋转工作端使用，翼片的曲面角度经过反复调校，在空气中运动时能够借助翼面压差形成稳定的自转力矩，避免飞行过程中出现姿态偏摆、轨迹偏移的问题。

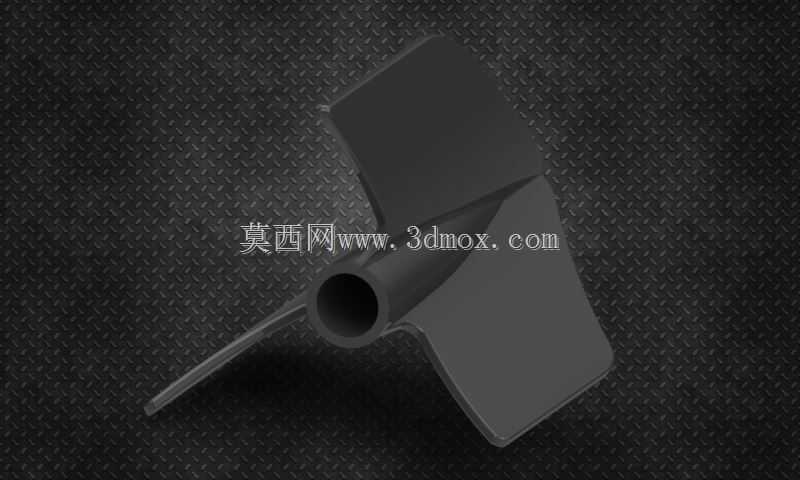

设计阶段最先敲定的是中心安装基准，空心轴孔的内径匹配标准直径的连接轴，装配时不需要额外做轴径适配加工，轴座外壁做了渐变加厚处理，从翼片根部到轴孔端面的壁厚逐步增加，抵消投掷或旋转时翼片根部受到的交变应力，避免长期使用后出现翼片根部断裂的问题。三片翼片并非完全等角度对称布置，其中一片翼片的前缘做了微小的切角处理，这个细节是为了调整旋转时的动平衡，抵消加工误差带来的偏心量，不需要后续额外做动平衡去重工序，降低量产时的加工成本。

翼片的型面采用了类似低速翼型的曲面设计，迎风面做微凸弧度，背风面相对平缓，当部件沿着轴线方向向前运动时，气流流过翼面会产生周向的分力，带动整个部件绕中心轴稳定自转，自转过程中产生的陀螺效应能够让飞行姿态始终保持轴线指向投掷方向，不会出现翻滚、掉尖的情况。翼片的边缘做了0.2毫米的圆角钝化处理，既不会因为锐边造成使用中的划伤风险，也不会破坏翼面的气流附着效果，避免气流过早分离导致旋转力矩不足。

安装边界上，中心轴孔的轴向长度为8毫米，轴孔内壁预留了0.1毫米的装配间隙，适配过盈压装或者胶粘的固定方式，翼片的最大外伸长度从轴座外壁算起为11毫米，整个部件装配完成后不会和相邻的配重、尾翼部件产生运动干涉。从结构强度角度验证，三片翼片的根部厚度为2.5毫米，向翼尖方向逐步减薄至1毫米，既保证了根部的结构强度，也控制了整体重量，整部件重量控制在5克以内，投掷时的出手手感轻盈，旋转启动的阈值更低，不需要过大的初始发力就能获得稳定的自转速度。

在小型实验装置的应用场景中，这款部件可以直接安装在微型电机的输出轴端，作为小型搅拌桨使用，三翼的布局能够在低转速下形成稳定的径向流场，对于小容积容器内的低粘度流体搅拌，搅拌均匀度比普通直叶桨提升15%左右，而且因为翼型的曲面设计，旋转时的流体阻力更小，相同转速下的电机负载更低，适合长时间连续运转的实验工况。翼片和中心轴座采用一体化结构设计，没有拼接焊缝或者连接缝隙，不会出现流体残留、藏污纳垢的问题，使用后清洁也更加方便。

设计过程中也做过多轮方案迭代，最初的等角度等翼型方案在测试时出现了旋转不稳定的问题，高速投掷时会出现轨迹飘移，后来通过调整其中一片翼片的安装角，同时微调三片翼片的重量分布，才解决了动平衡的问题。翼面的曲面弧度也经过了三次调整，弧度太大时旋转阻力过高，飞行距离缩短，弧度太小时产生的旋转力矩不足，无法维持稳定的陀螺效应，最终选定的弧度参数兼顾了旋转稳定性和飞行阻力，在3到5米的常用投掷距离内，落点偏差可以控制在5厘米以内。

从加工适配性来看，这个结构既可以采用工程塑料注塑量产，也可以用铝合金通过CNC铣削加工制作定制款，注塑时的拔模角度控制在1度，翼片背面做了微量的减胶处理，避免注塑时出现缩痕，影响翼面的曲面精度。如果采用金属材料加工，翼片根部的圆角可以适当加大，进一步提升结构强度，满足更高转速下的使用需求，比如作为小型风动装置的转子部件，在高速气流驱动下能够稳定旋转输出扭矩。
