巴特雷风格高精度枪管结构三维设计

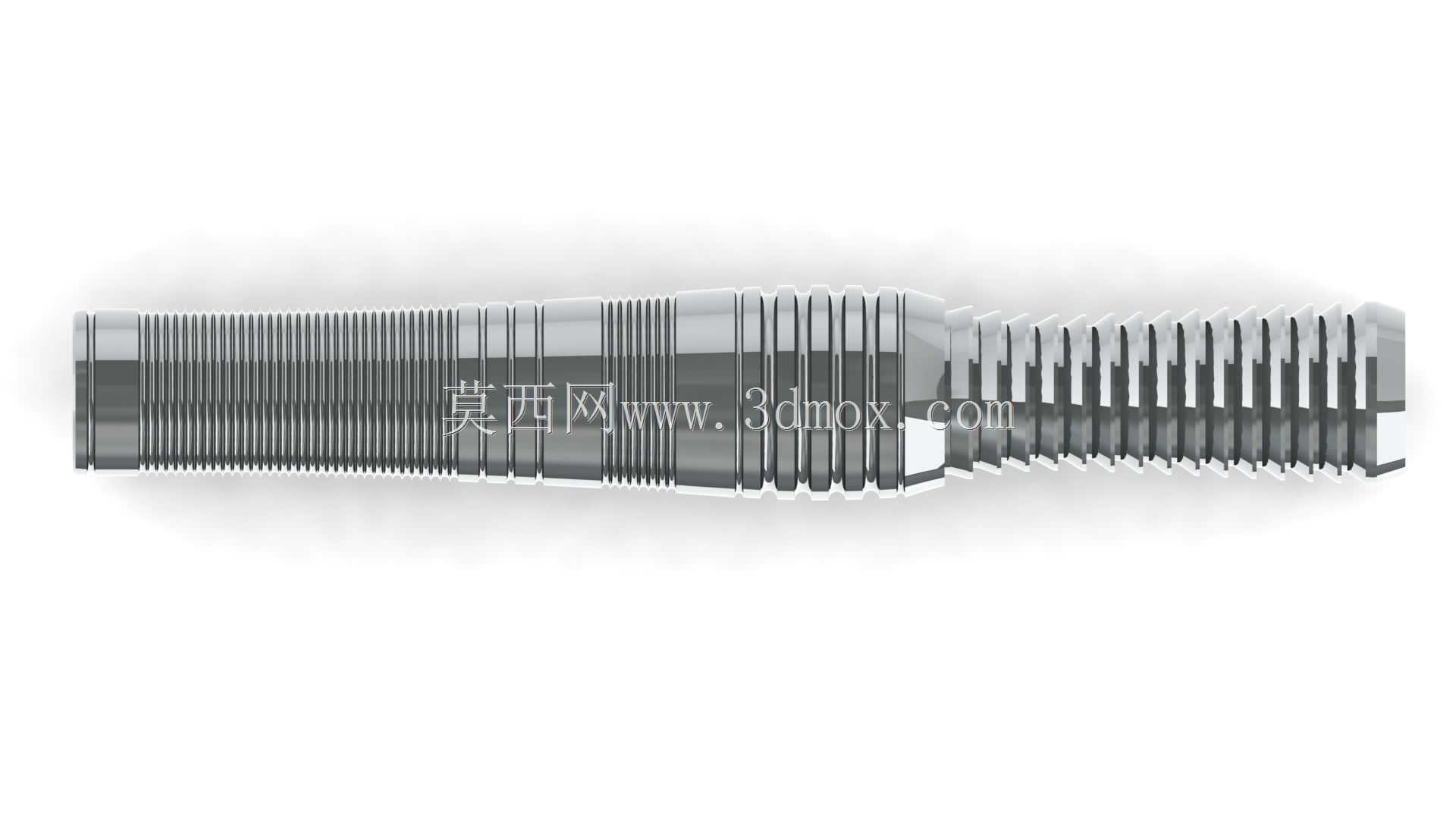

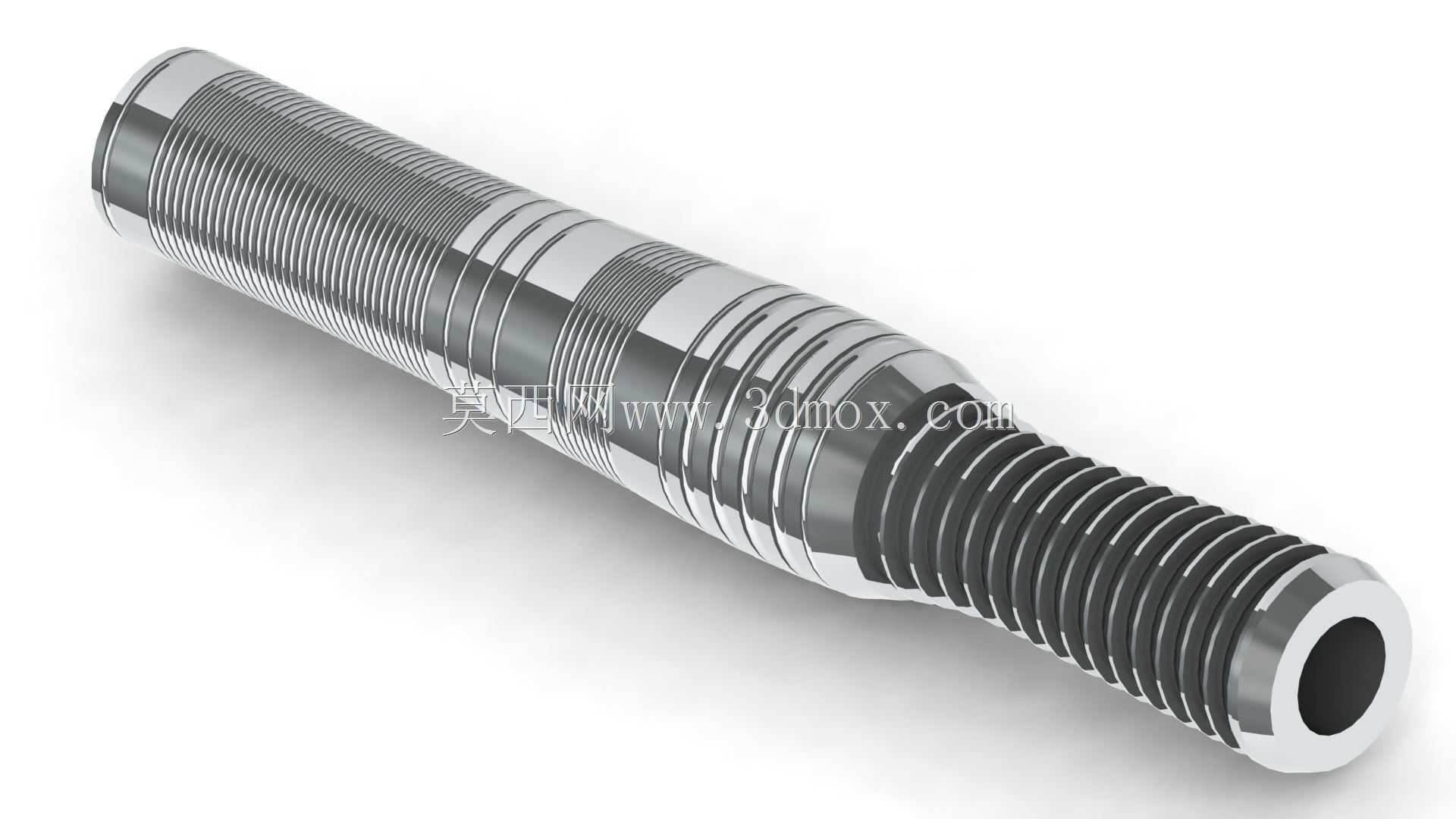

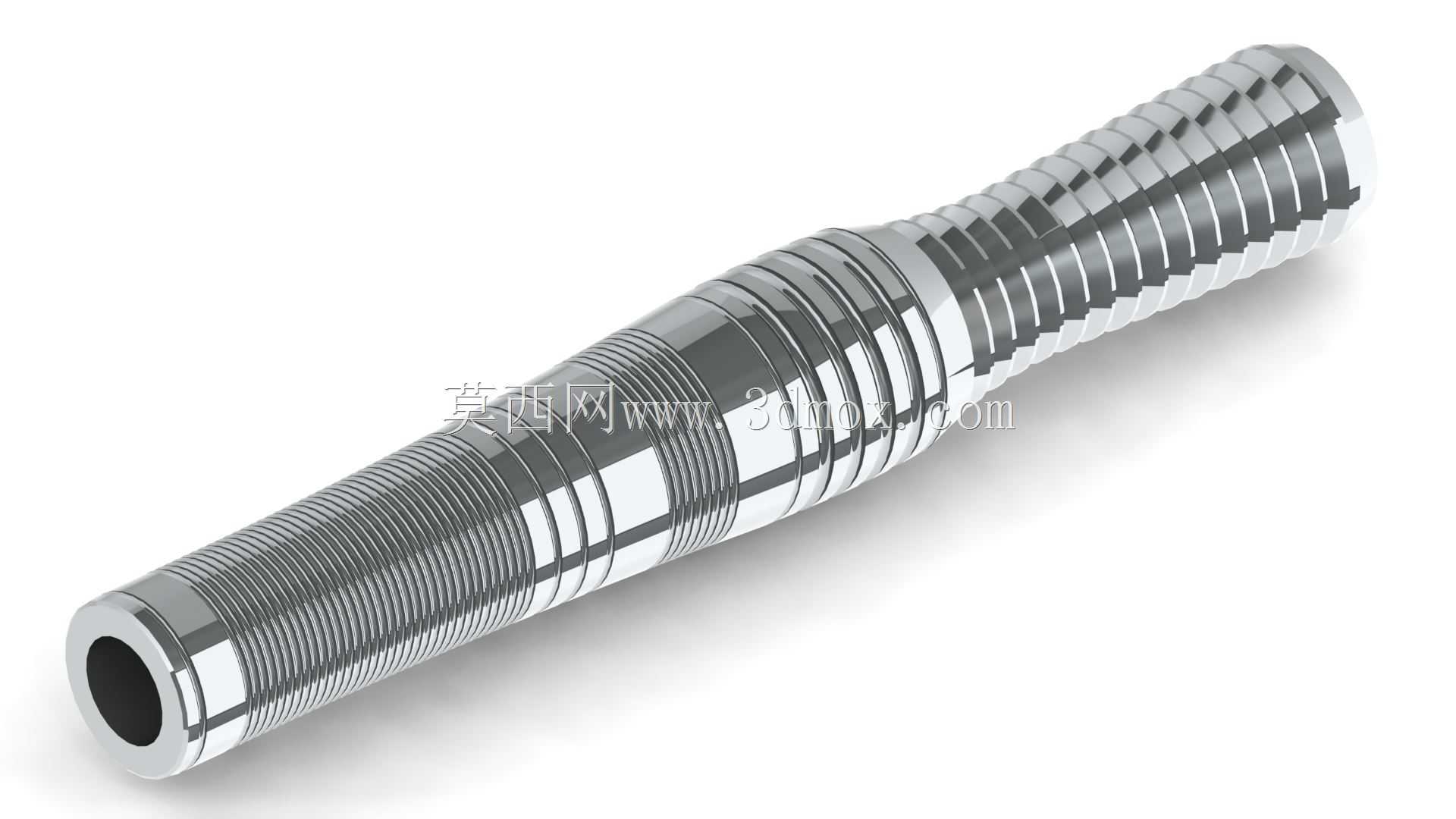

在枪械结构设计领域，枪管作为核心承压与弹道导向部件，其结构精度直接决定射击精度、使用寿命与使用安全性，本次设计的枪管结构针对大口径枪械的使用场景做了针对性优化，适配远距离精确射击的实际需求。从实际应用场景来看，这类枪管主要配装于大口径精确射击枪械，承担弹头加速、自旋稳定的核心功能，在使用过程中需要承受数千兆帕的膛压冲击，同时要在连续射击的高温工况下保持结构尺寸稳定性，避免因热形变导致弹道偏移。设计过程中首先梳理了枪管的核心功能需求：一是内膛的阳线阴线结构需要保证弹头嵌入后获得稳定的自旋速率，确保弹头在飞行过程中的姿态稳定，本次设计的膛线缠距适配对应口径弹头的稳定转速要求，阴线深度、阳线宽度均参照实战验证的成熟参数做了微调，兼顾闭气效果与弹头嵌入阻力的平衡；二是枪管外壁的结构设计，不同区段的壁厚做了差异化处理，药室部位因为直接承受最高膛压，壁厚做了加厚处理，向枪口方向逐步递减壁厚，在保证结构强度的前提下控制整体重量，同时外壁设置的多段环形凹槽一方面可以增加散热面积，加快连续射击后的热量散发，另一方面也可以调整枪管的固有振动频率，降低射击时的共振对弹道精度的影响。外形尺寸方面，整体长度适配对应枪械的机匣安装空间，尾部的安装定位段设置了标准的连接螺纹与定位台阶，可直接与机匣的枪管安装位配合，安装时通过定位台阶保证枪管与机匣的同轴度，螺纹连接的预紧力矩参照同规格枪械的装配要求设定，避免射击过程中出现枪管松动。枪口部位的结构做了过渡收束设计，可适配后续加装消焰器、制退器等枪口装置的连接需求，接口尺寸符合通用战术配件的安装标准，无需额外改装即可兼容市面上主流的枪口配件。设计时还考虑了实际生产加工的工艺可行性，内膛的膛线结构可采用冷锻或者数控拉削的工艺加工，外壁的环形凹槽可通过数控车床一次装夹加工完成，减少装夹次数带来的形位公差，各段的同轴度公差控制在0.02mm以内，保证内膛直线度满足高精度射击的要求。针对用户提到的抓地力优化需求，本次设计在枪管与护木配合的区段设置了微槽结构与鲨鱼鳍状防滑凸起，一方面可以增加枪管与护木固定结构之间的摩擦力，避免连续射击后枪管出现移位，另一方面这些凸起结构也可以起到辅助散热的作用，同时不会额外增加过多的重量。在结构强度校核阶段，通过有限元仿真模拟了最大膛压工况下的枪管应力分布，药室部位的最大应力远低于材料的屈服强度，安全系数满足枪械设计的规范要求，连续射击100发后的热形变仿真结果显示，枪口部位的径向形变量控制在允许范围内，不会对弹头的初始飞行姿态造成明显影响。另外，枪管外表面的粗糙度设计也做了区分，与护木、机匣配合的安装面粗糙度要求达到Ra1.6，保证配合紧密性，外露的非配合面粗糙度要求Ra3.2，兼顾加工成本与外观质感，表面处理可采用磷化或者QPQ工艺，提升耐磨与耐腐蚀性能，适应复杂野外使用环境的需求。
