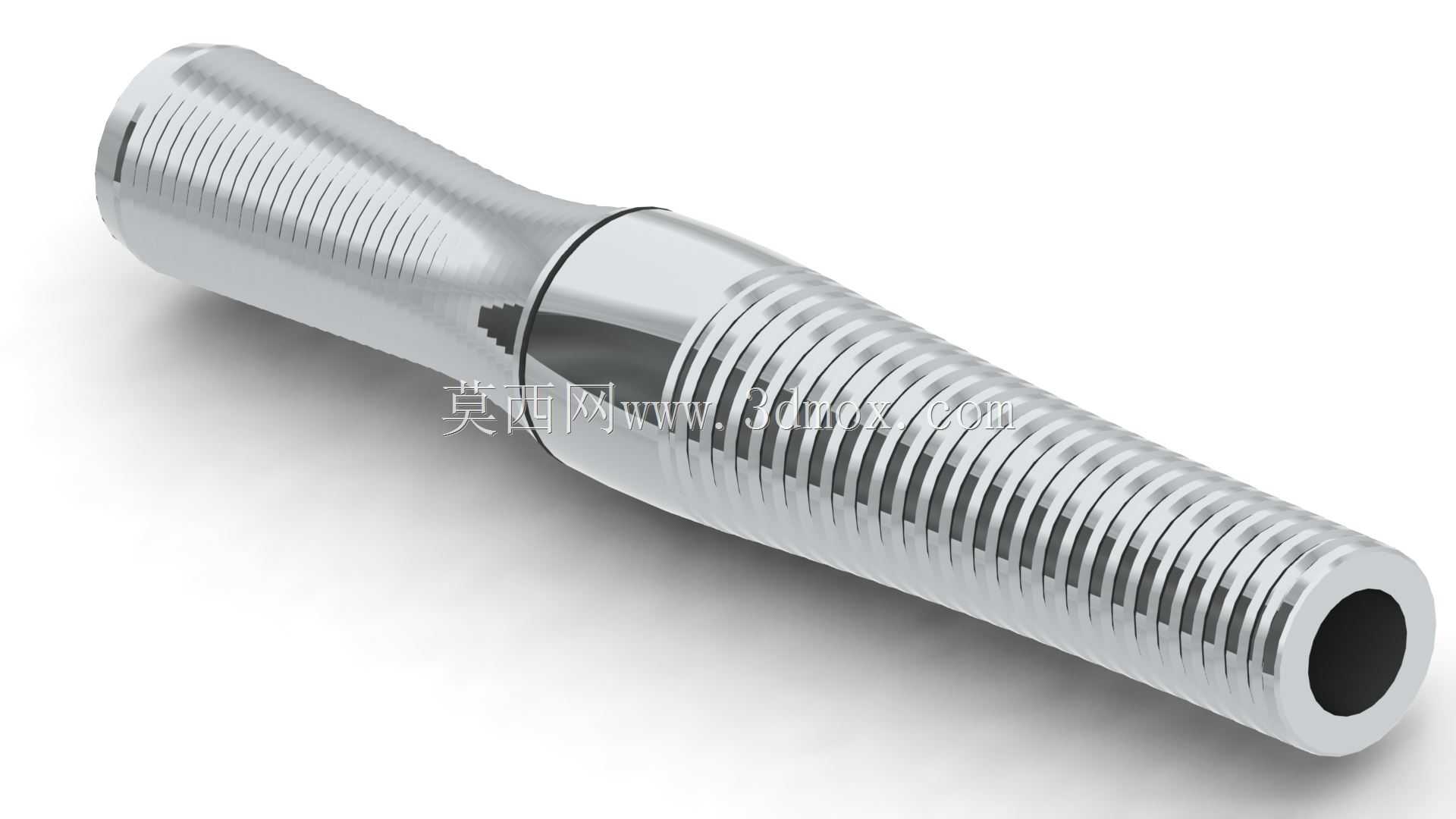

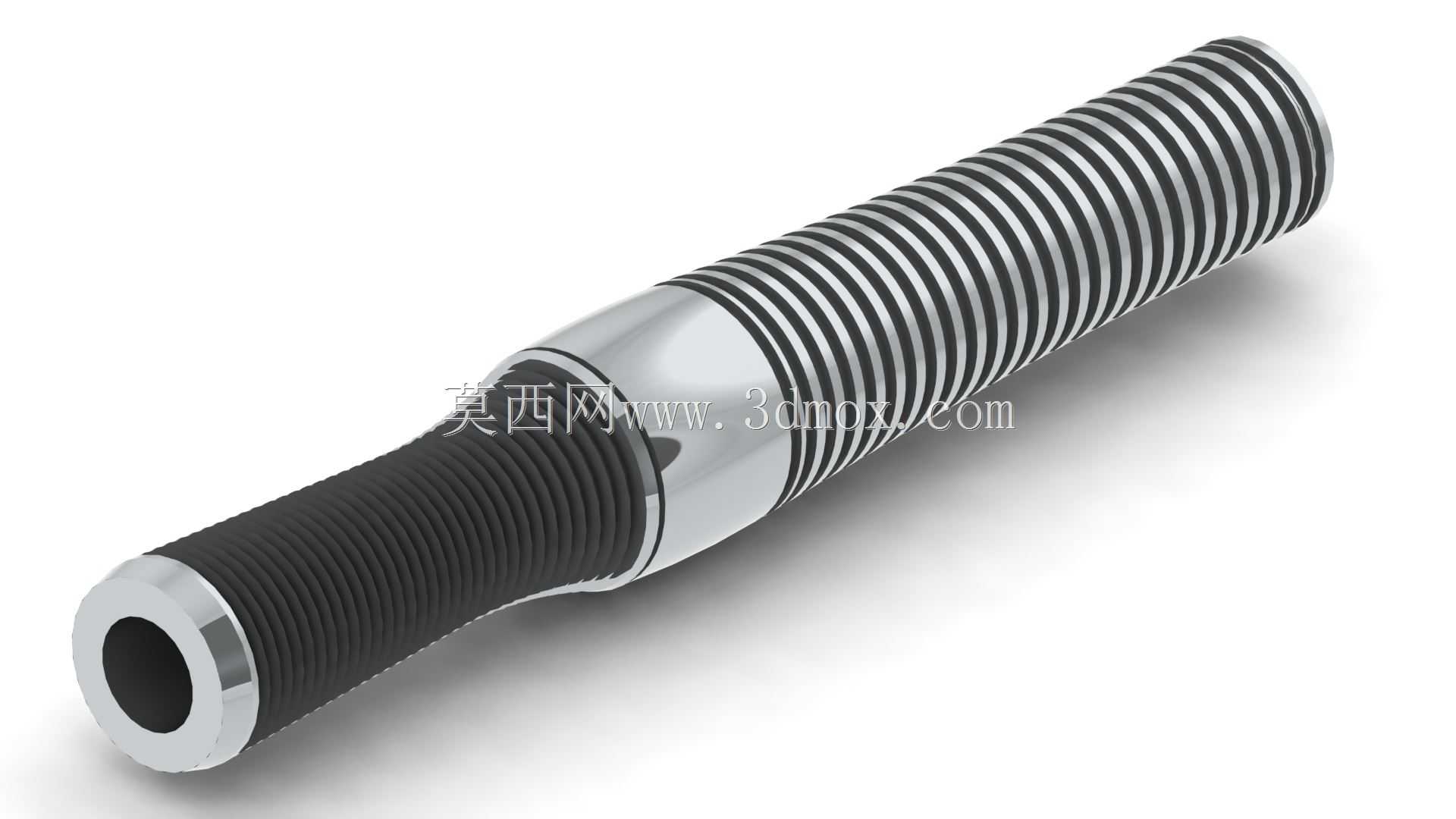

巴特定制省道枪管结构三维设计

在轻武器配件的结构设计领域，枪管相关部件的细节优化直接影响射击过程中的弹道稳定性与握持操作手感，本次设计的定制省道枪管部件，主要面向民用射击运动器材的改装配套场景，适配小口径运动枪械的前端安装需求。从实际使用场景来看，这类带微槽与鲨鱼抓地纹理的枪管部件，主要用于解决常规光滑枪管在长时间射击后，因表面温度升高导致的握持打滑问题，同时外壁的开槽结构能够增加枪管与空气的接触面积，在连续击发过程中辅助带走部分热量，降低枪管温升速率，减少高温形变对射击精度的影响。

设计过程中首先确定了部件的整体安装边界，尾端采用标准锥面配合结构，与枪械机匣前端的定位接口完全匹配，安装时无需额外修改原有枪械的连接尺寸，配合段的长度控制在合理区间，保证装配后同轴度误差控制在0.02mm以内，避免因安装偏斜导致的弹道偏移。整体外形采用分段式变径设计，从尾端的连接段向前逐步收窄后再过渡到等径直段，整体线条流畅无突兀台阶，减少射击过程中气流在枪管表面形成的紊流，降低对出膛弹道的干扰。

外壁的纹理设计没有采用常规的等距环形槽结构，而是结合抓地力需求设计了渐变螺距的斜向微槽，靠近尾端握持区域的槽深略大于前端区域，槽宽控制在1.2mm，相邻槽之间的筋条宽度保持一致，既保证手指接触时的摩擦力足够，又不会因为槽体过深影响枪管整体的结构强度。省道结构的设计是在保证枪管壁厚满足强度要求的前提下，在非承压区域去除部分冗余材料，在不降低安全系数的前提下减轻部件整体重量，同时省道的位置避开了枪管的高温高压核心区域，不会影响枪管的使用寿命。内孔部分采用等径直膛设计，内孔表面粗糙度要求达到Ra0.8，保证弹丸通过时的摩擦阻力均匀，内孔与外圆的同轴度要求严格控制，避免弹丸出膛时出现偏摆。

设计时还考虑了加工工艺的可行性，外壁的斜纹微槽可以采用数控车削配合旋风铣工艺一次加工成型，不需要后续的二次装夹，减少加工误差，表面处理采用硬质阳极氧化工艺，提升金属表面的耐磨性能与抗腐蚀能力，即使在户外潮湿环境下使用也不会出现表面锈蚀的问题。部件前端的端面设计有内倒角，避免弹丸装填时出现磕碰损伤，尾端的连接锥面加工有定位刻线，方便安装时确认装配到位的位置，不需要额外的测量工具就能判断安装是否符合要求。

从结构强度校核的角度来看，通过有限元分析模拟连续击发时的膛压载荷，所有开槽与省道区域的应力值都远低于材料的屈服强度，安全系数保持在3倍以上，完全满足使用过程中的强度要求，不会出现形变或者开裂的问题。外壁的纹理深度经过反复调整，既保证戴手套操作时也能获得足够的摩擦力，又不会因为纹理过深导致清洁困难，射击后残留的火药残渣可以通过常规的枪管刷轻松清理，不会在槽体内残留堆积。整体重量控制在合理范围，不会因为加装该部件导致枪械前端过重影响射击时的重心平衡，握持时的手感贴合手指的自然弯曲弧度，长时间据枪也不会出现明显的硌手感。
