自定义飞镖省道枪管结构设计方案

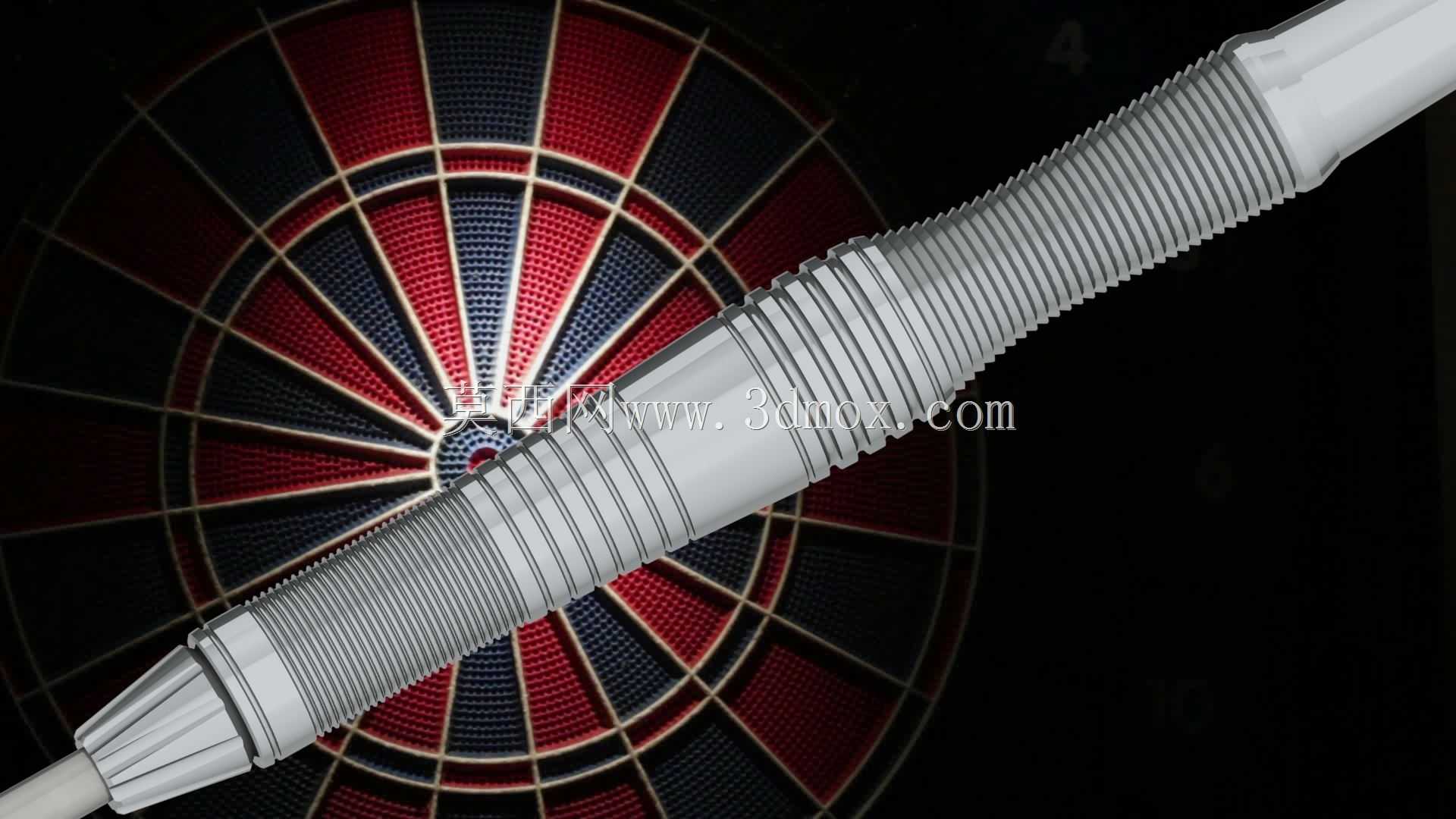

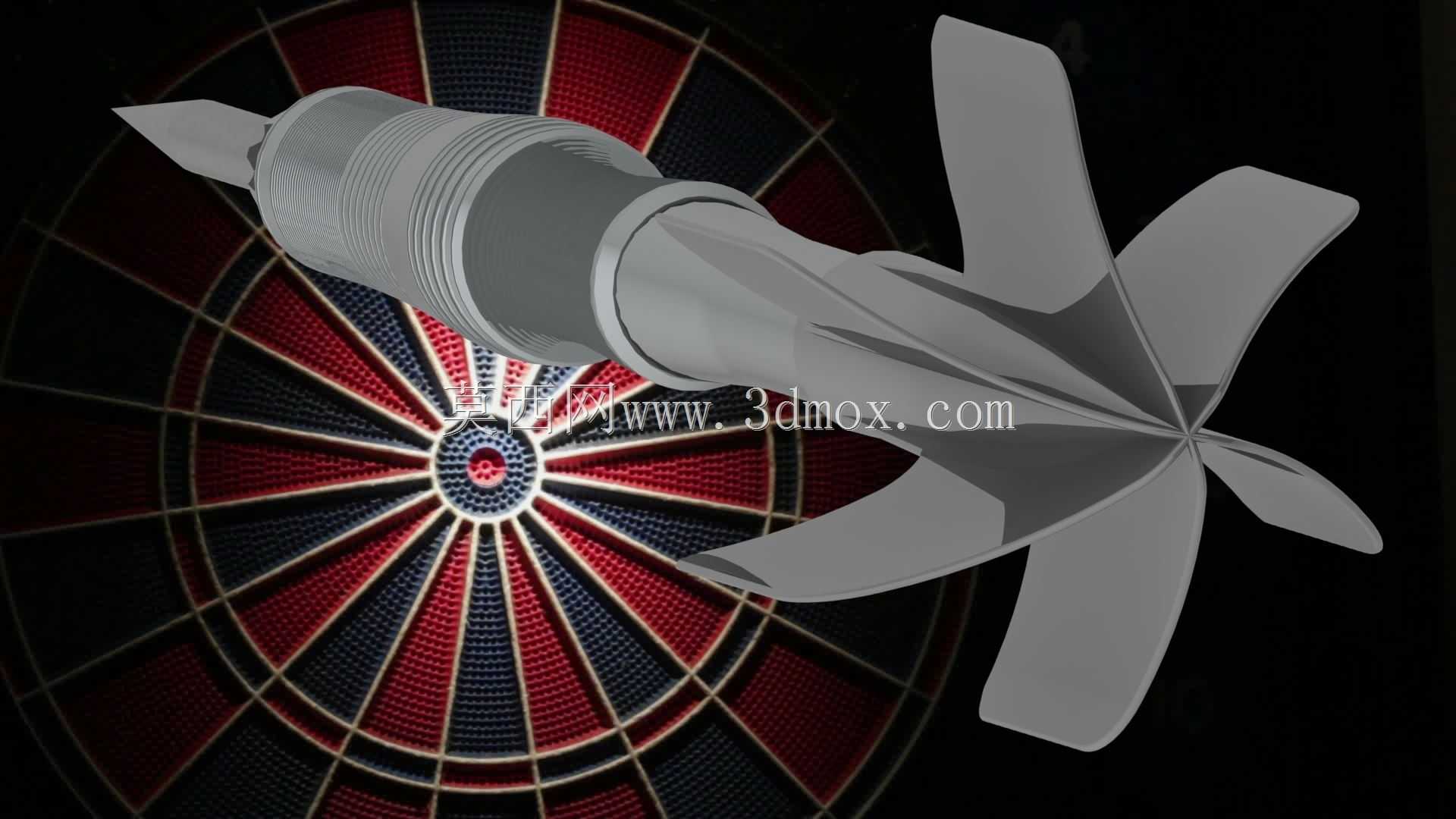

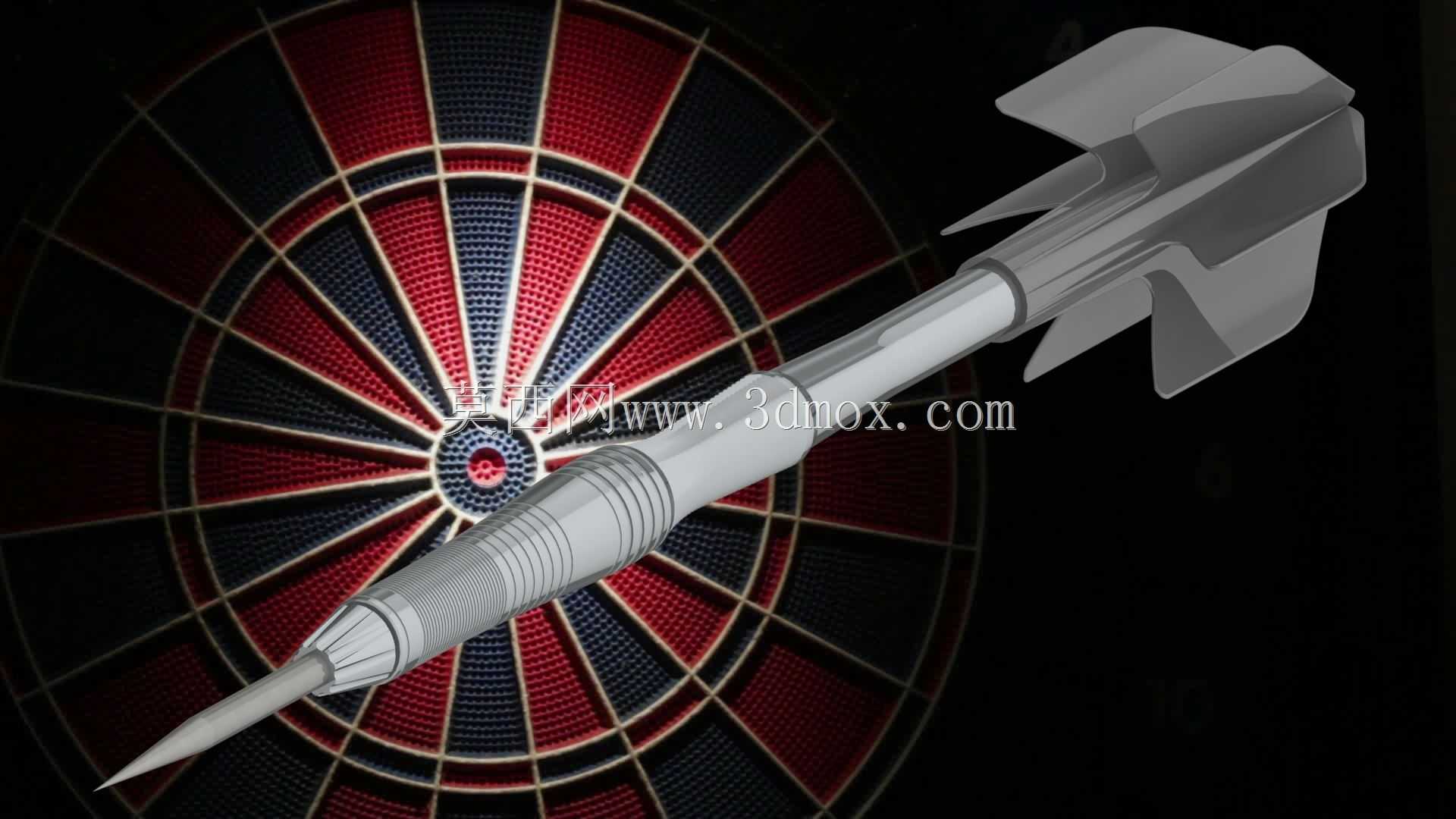

　　在飞镖运动器材的结构设计领域，镖身枪管的握持摩擦力控制一直是影响选手投掷稳定性的核心要素，本次设计的自定义省道枪管结构，主要面向专业飞镖选手的个性化握持习惯优化，解决量产镖身抓地力单一、无法适配不同手型与投掷发力习惯的痛点。从实际应用场景来看，这类定制化镖身结构主要适配硬式飞镖竞技场景，选手在长时间训练与比赛过程中，手部出汗、握持力度变化都会影响镖身出手时的稳定性，传统光滑镖身或单一滚花纹理的镖身，要么摩擦力不足导致滑手，要么纹理过深硌手影响握持手感，本次设计在镖身中段同时集成微槽纹理与鲨鱼抓地力纹理两种结构，就是为了给选手提供可自主选择的握持区域。从设计思路上，首先要明确镖身的安装边界，镖身前端需要适配标准规格的钢质镖尖，

　　后端需要匹配通用尺寸的镖杆与镖翼，整体同轴度公差需要控制在0.02mm以内，避免飞行过程中出现偏摆。镖身的外形尺寸遵循专业硬式飞镖的通用规范，整体长度控制在50mm左右，最大外径不超过7mm，重量集中在18g-20g区间，符合多数选手的投掷配重习惯。微槽结构的设计采用等距环形浅槽布局，槽深控制在0.15mm，槽宽0.2mm，相邻槽间距0.8mm，这种浅槽结构既可以在握持时提供适度的摩擦力，又不会因为纹理过深导致手指卡滞，适合偏好轻握持、快出手的选手使用。而鲨鱼抓地力结构则采用交错式菱形凸起纹理，凸起高度0.2mm，菱形单元边长1mm，交错排列的纹理可以在手指按压时形成多点接触的摩擦力，即使手部有少量汗液也能保持稳定的握持状态，

　　适合偏好重握持、发力投掷的选手。在结构建模过程中，需要重点处理两种纹理区域的过渡段，过渡段采用15°锥面平滑衔接，避免出现尖锐棱角导致握持时的异物感，同时镖身前端与镖尖的连接部位采用标准2BA螺纹规格，螺纹有效啮合长度不短于4mm，保证镖尖安装后的连接强度，投掷撞击靶面时不会出现松脱。镖身后端与镖杆的连接同样采用标准2BA内螺纹，螺纹孔深度控制在5mm，适配市面上绝大多数通用镖杆。从实际使用的功能特性来看，双纹理区域的设计让选手可以根据自身的握持位置选择对应的纹理区，习惯握持镖身前部的选手可以接触微槽区域，习惯握持镖身后部的选手可以接触鲨鱼抓地区域，也可以根据训练状态随时调整握持位置，适配不同的投掷节奏。在结构强度校核上，

　　镖身主体采用硬质合金材质的设计参数，两种纹理结构的加工不会降低镖身的整体抗弯强度，在以15m/s速度撞击镖靶的工况下，镖身不会出现弯曲变形，纹理凸起部位也不会出现崩缺。建模过程中对镖身的重心位置做了优化，重心落在镖身总长的前40%位置，符合硬式飞镖的飞行配重要求，出手后镖尖可以保持自然下倾的飞行姿态，提升上靶的精准度。另外，省道结构的设计还考虑了加工工艺的可行性，微槽与鲨鱼纹理都可以通过数控走心机一次装夹加工完成，不需要二次装夹导致的同轴度误差，过渡段的平滑结构也可以通过成型刀直接加工到位，减少后续抛光工序的工作量。针对选手反馈的量产镖身纹理容易积汗打滑的问题，本次设计的微槽结构还兼顾了排汗功能，浅槽可以将手部的汗液顺着环形槽导出握持区域，避免汗液在握持面形成水膜降低摩擦力，而鲨鱼抓地的菱形凸起之间的间隙也可以起到同样的导汗作用，长时间握持也能保持稳定的摩擦系数。在安装边界的校核上，镖身的所有外轮廓尺寸都没有超出通用飞镖的配件适配范围，不需要定制特殊规格的镖尖、镖杆与镖翼，选手购买后可以直接替换原有镖身使用，不需要额外采购配套配件。
