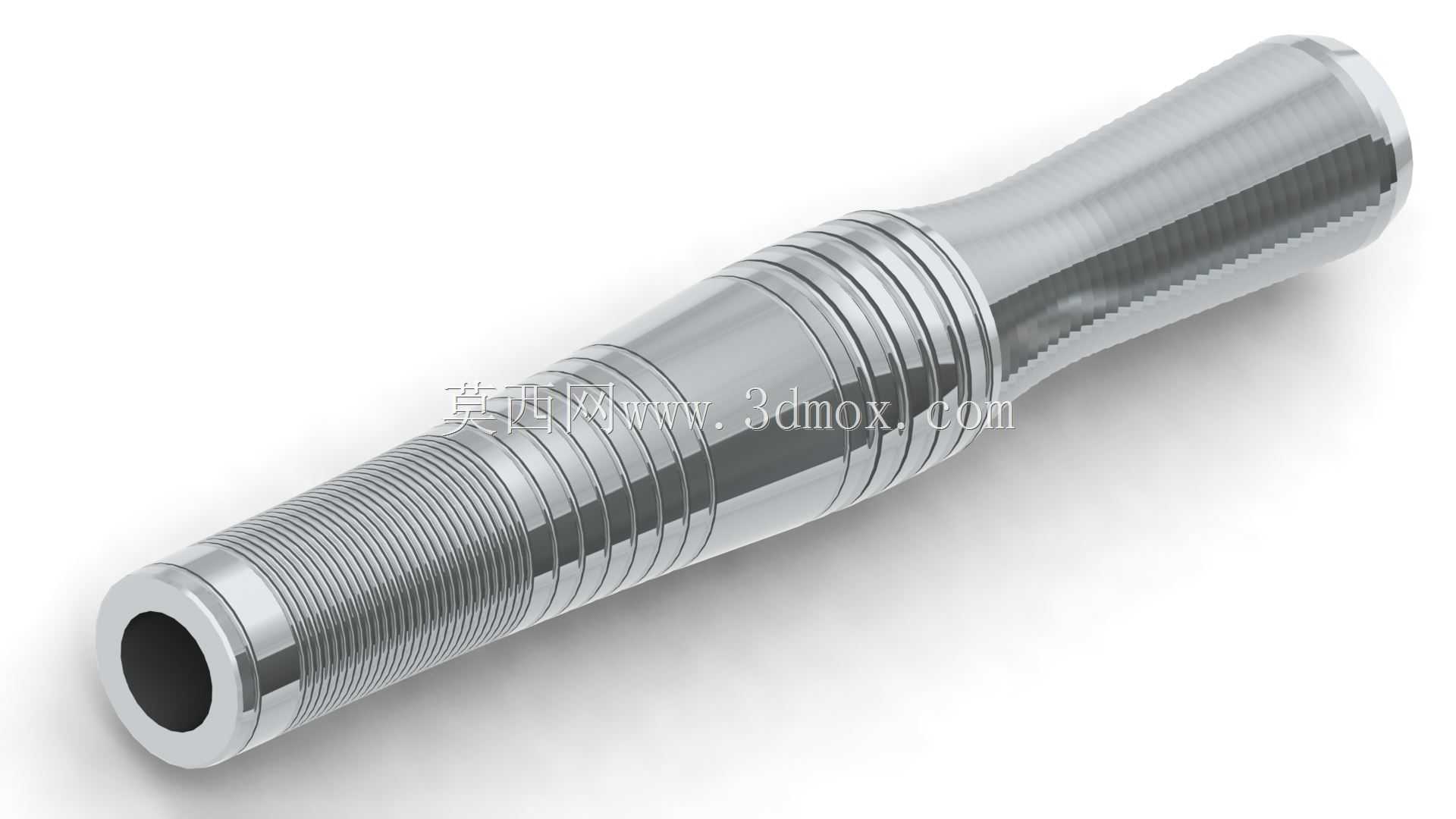

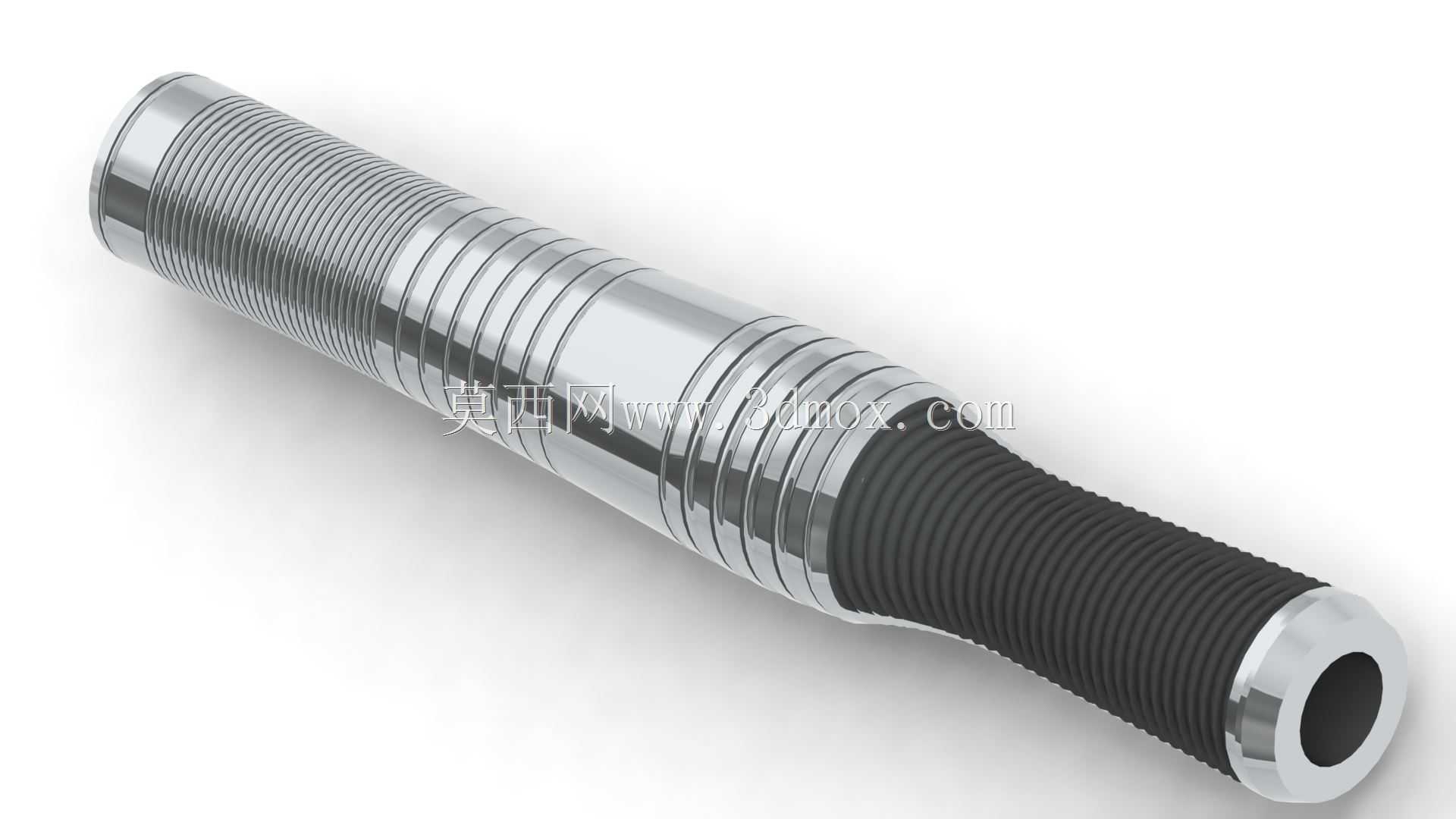

带微槽鲨鱼抓地结构省道具镖筒

在飞镖运动装备的加工制造领域，镖筒作为飞镖整体的核心握持与配重部件，其结构设计直接决定了投掷过程中的握持稳定性、出镖顺滑度以及飞行轨迹的一致性，是影响投掷手感与命中精度的核心结构件。本次设计的镖筒结构，针对现有常规省道具镖筒抓地力不足、握持易打滑的痛点进行优化，在筒身集成了微槽与鲨鱼抓地纹理的组合结构，适配不同握持习惯的使用者需求。从实际应用场景来看，该镖筒可适配日常训练、业余赛事等多种使用场景，既能够满足新手练习时对握持稳定性的需求，也能适配专业选手对于出镖触感反馈的精细化要求。从功能特性层面来看，筒身的微槽结构采用等距渐变排布，靠近镖尖的前段槽距较密，靠近镖尾的后段槽距逐步放宽，能够在手指握持时形成多段式的触感反馈，不同手指位置的摩擦力分布经过反复调校，既避免了全段密槽导致的出镖挂手问题，也解决了光面筒身握持打滑的缺陷；鲨鱼抓地结构采用凸起式圆弧棱边设计，棱边高度控制在0.15mm以内，不会在握持时产生硌手的异物感，同时能够在手指与筒身接触时形成足够的静摩擦力，即使手部有轻微出汗的情况，也能保持稳定的握持状态，不会出现飞镖滑脱的问题。设计过程中，首先确定了镖筒的整体中空贯通结构，内部通孔用于安装镖尖、镖杆组件，通孔的同轴度公差控制在0.02mm以内，保证装配后飞镖整体的质心落在镖筒轴向的黄金分割点位置，避免飞行过程中出现摆头、尾颤的问题。外形尺寸方面，镖筒总长度控制在48mm，最大外径为7.2mm，最小内径为2.2mm，整体重量控制在18g，适配绝大多数软式飞镖的安装标准，能够与市面上主流的2BA规格镖尖、镖杆直接兼容，不需要额外进行适配加工。筒身的外轮廓采用三段式变径设计，前段靠近镖尖位置做收窄锥度处理，锥度为1:20，能够减少飞行过程中的空气阻力，中段为握持主区域，采用等直径圆柱面搭配纹理结构，后段靠近镖杆位置做微小的扩径过渡，方便手指定位握持位置，避免投掷时手指位置偏移导致的出镖角度偏差。安装边界层面，镖筒两端的内螺纹均采用标准2BA规格，螺纹有效啮合长度为5mm，能够保证镖尖与镖杆装配后的连接强度，即使出现频繁撞靶的情况，也不会出现螺纹滑牙、部件松动的问题。筒身表面的纹理加工采用车削一体成型工艺，不需要后续二次滚压或者蚀刻加工，能够保证纹理的一致性，每一处槽深、棱边高度的公差都控制在0.02mm以内，同一批次产品的重量差不超过0.1g，保证使用手感的统一性。在结构强度校核层面，针对镖筒最薄的壁厚位置做了受力仿真，模拟飞镖以20m/s的速度撞击靶面时的应力分布，最大应力值远低于软钨材质的屈服强度，不会出现撞击变形、开裂的问题，能够满足长期反复使用的强度要求。同时，筒身的表面做了抛光钝化处理，所有纹理的棱边都做了R0.1的圆角处理，不会划伤手指，使用过程中的安全性也得到了保障。不同于常规镖筒单一纹理的设计，这款镖筒的纹理组合还考虑了不同握持姿势的适配性，无论是两指握持、三指握持还是四指握持的使用者，都能在筒身上找到稳定的握持接触点，微槽结构提供细腻的触感反馈，鲨鱼抓地结构提供足够的摩擦力，两者结合既保证了握持的稳定性，也不会因为摩擦力过大导致出镖时带偏飞镖轨迹。在质心调校方面，通过调整筒身不同位置的壁厚分布，将整体质心控制在距离镖尖安装端面28mm的位置，这个位置是多数选手习惯的质心落点，投掷时能够更好地控制飞镖的飞行角度，减少投掷时的发力负担。
