摩托车罩下四合一排气系统结构设计

在两轮机车的结构布局中，排气系统的布置直接影响整车动力输出特性、驾乘热舒适性以及外观造型的整体性，本次涉及的罩下排气结构，针对大排量多缸机型的四合一排气布局做了适配设计，主要应用于街跑类摩托车的车体下部隐藏式安装场景。从实际使用场景来看，这类排气结构需要同时兼顾多缸排气脉冲的整合、高温废气的导流、周边部件的热防护以及整车侧面造型的流畅度，不同于外露式排气的设计逻辑，罩下安装的排气组件需要严格控制自身的外轮廓边界，避免与车体覆盖件、后摇臂、后轮转向极限位置发生运动干涉。

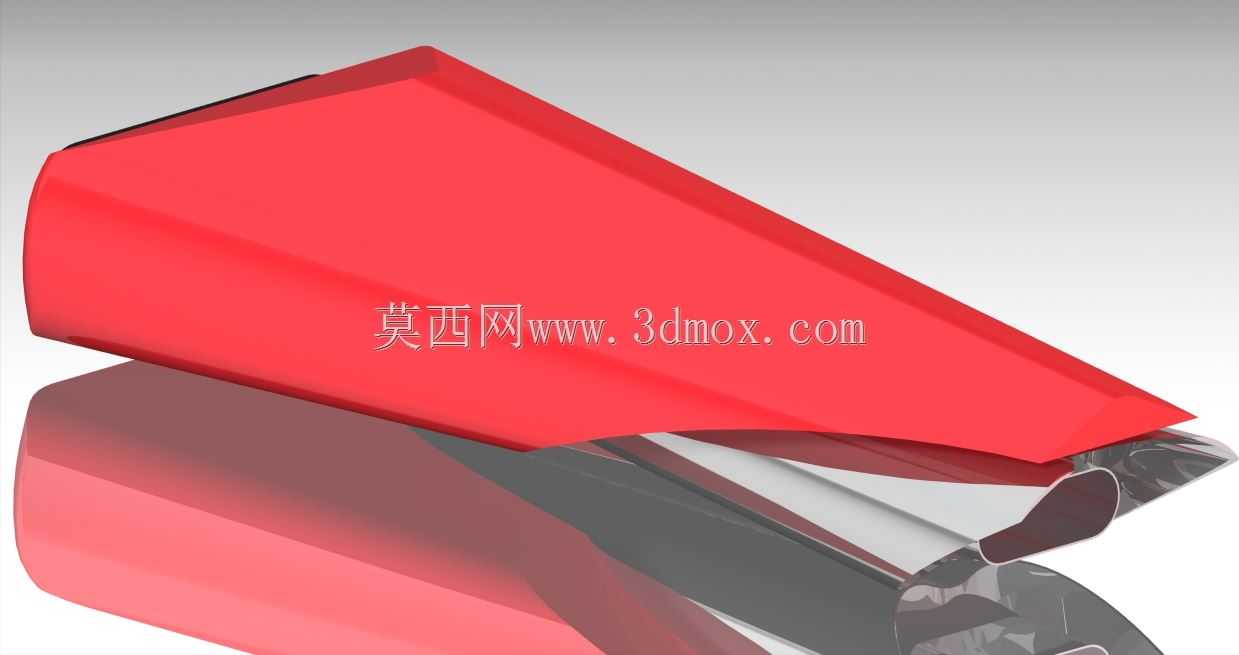

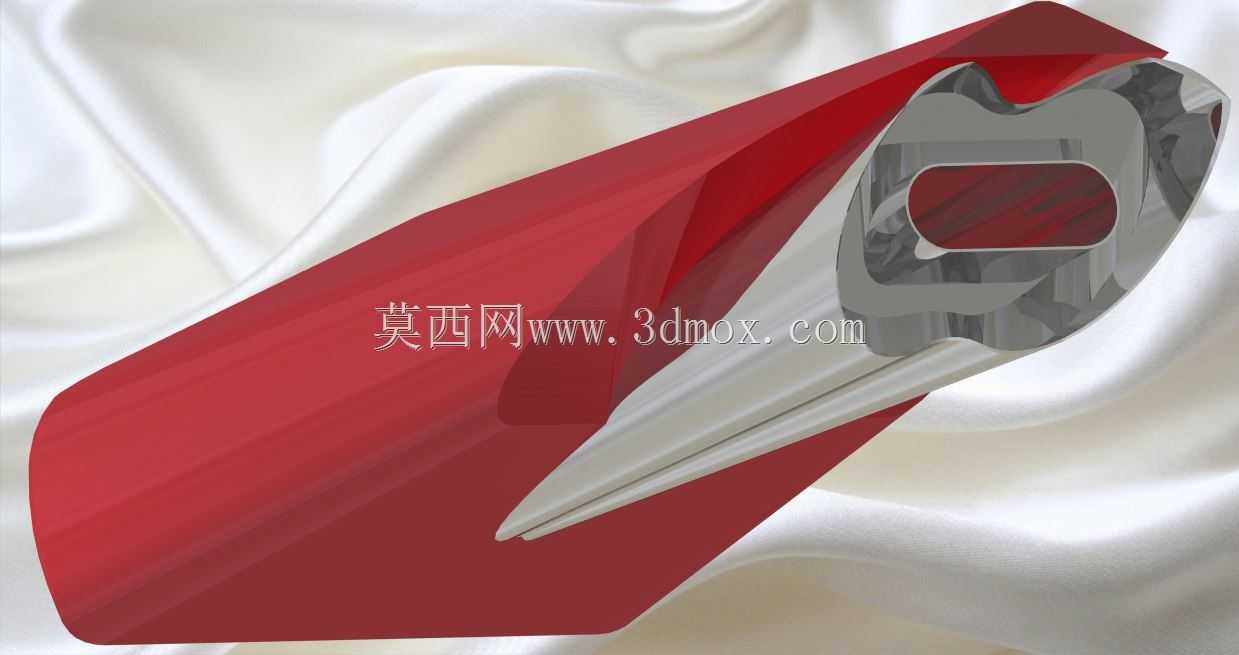

从功能特性上看，该结构为四缸机型的排气头段整合部件，将四个气缸排出的高温脉冲废气逐步汇入统一的流道，通过流道截面的渐变设计平衡各缸的排气背压，减少各缸排气之间的干扰，提升发动机中低转速区间的扭矩输出表现。结构外侧的罩体部分一方面承担整流作用，引导行驶气流带走排气表面的辐射热量，降低排气高温对周边塑料覆盖件、线束、油管的热辐射影响，避免长时间高负荷行驶时周边部件出现热老化问题；另一方面作为车体下部覆盖件的组成部分，平滑的外曲面可以减少整车底部的乱流，降低高速行驶时的风阻系数，同时避免行驶过程中卷起的泥水、砂石直接冲击排气本体，提升部件的耐用性。

在设计思路上，首先需要匹配发动机排气口的安装位置，四个进气接口的角度、中心距完全对应气缸盖排气侧的安装法兰，接口处预留了密封垫片的安装槽位，保证连接位置的气密性，避免废气泄漏导致的动力损失与排气异响。流道设计采用逐步汇流的结构，从四个独立的圆形进气道开始，按照发动机点火顺序对应的排气脉冲相位，调整各段流道的长度与弯折角度，让各缸排出的废气在汇流腔处形成有序的气流走向，避免不同气缸的排气脉冲在流道内形成对冲，降低排气阻力。外侧的罩体采用与排气本体预留间隙的双层结构设计，中间的空气夹层可以起到隔热作用，降低罩体外表面的温度，避免驾乘人员误触造成烫伤，同时罩体的安装点采用弹性减震结构，过滤发动机运转传递到排气系统的震动，避免长时间震动导致的连接点松动、罩体开裂问题。

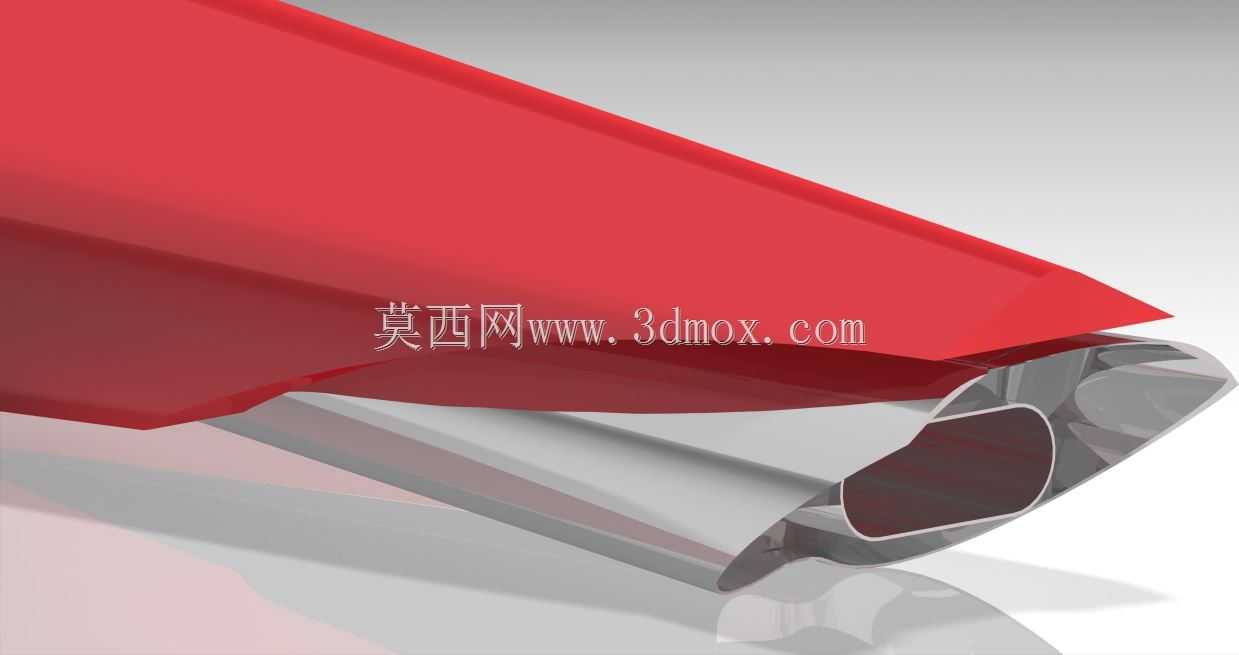

从安装边界与尺寸控制来看，该结构的整体外轮廓完全贴合摩托车车架下部的预留空间，上部的避让槽对应车架下横梁的位置，两侧的曲面弧度与车体侧盖的下边缘完全齐平，安装后不会突出于车体侧面的造型面；尾部的出气接口位置对应后续消音器段的安装位，接口的朝向与角度经过校核，保证排气废气朝向车辆后下方排出，避免废气直接吹向后轮或者后方跟随车辆。结构上所有的安装固定点都对应车架上的预装焊接螺母位置，安装时不需要额外在车架上打孔，维护拆卸时只需要松开各连接点的卡箍与固定螺栓即可完成拆装，方便后续的检修与部件更换。在细节处理上，流道内壁做了平滑过渡处理，没有突兀的台阶与锐角，减少废气在流道内的紊流产生，降低排气噪音的高频成分；罩体的边缘做了卷边处理，避免安装维护时锋利的边缘划伤操作人员，同时卷边结构也提升了罩体自身的结构刚性，减少行驶过程中罩体产生的共振异响。
