多喷口微型火箭发射装置结构设计

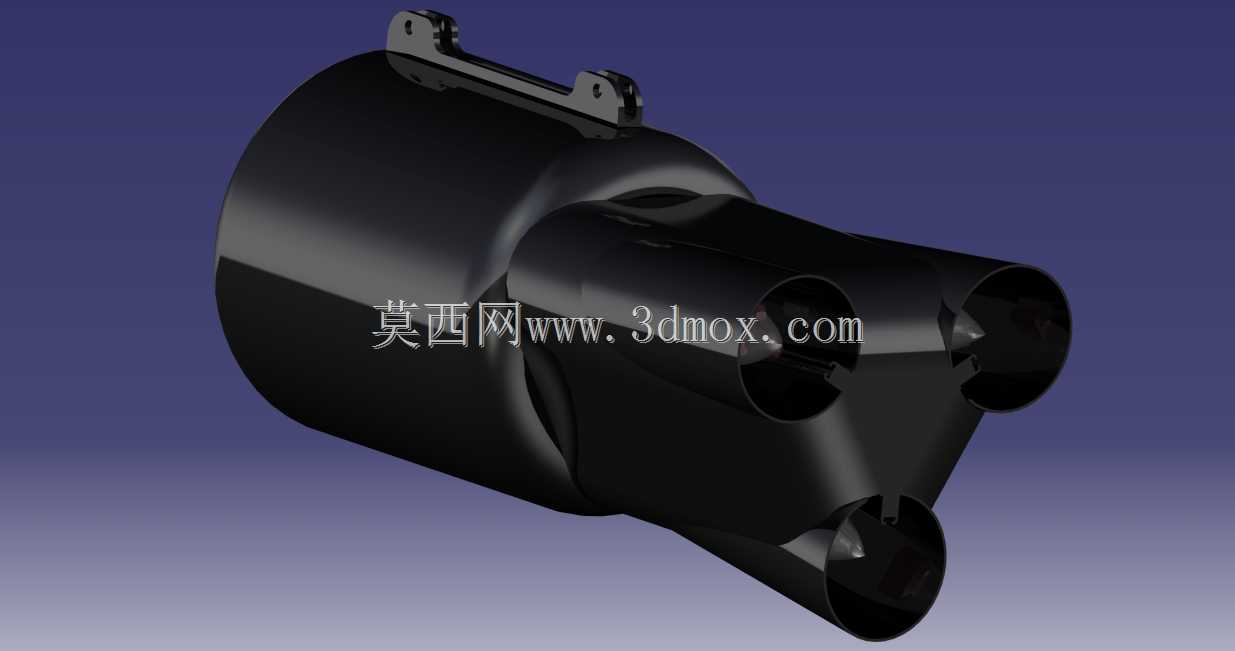

　　这款多喷口构型的微型发射装置，主要适配小型巡飞载荷、探空火箭模型以及近距作业类微型推进载体的发射需求，在民用气象探空、低空作业载荷投放、教学演示试验场景中都有明确的应用空间，区别于大型火箭发射系统的复杂配套结构，该装置主打轻量化、快装快拆的使用特性，可直接挂载在小型无人机、地面机动支架甚至便携背负架上完成部署，不需要额外搭建复杂的发射台架与导流槽设施。从结构功能来看，装置主体采用一体化筒身集成设计，主筒身作为载荷容纳舱，内部预留了标准的载荷定位卡槽与点火线路走线槽，可兼容直径匹配的各类微型火箭类载荷，筒身前端采用三喷口对称分流布局，三个发射通道沿中心轴线呈120度均匀分布，每个通道内壁都做了减阻倒角处理，

　　发射时高温燃气可沿三个通道均匀导出，避免单通道发射时的偏心力矩影响发射精度，同时多通道布局也支持单装置连续完成三发载荷的发射作业，不需要单次发射后重新装填整备，大幅提升作业效率。装置顶部设计有一体化的挂载连接座，两个带安装孔的固定耳片直接与主体筒身一体成型，安装孔位的中心距、孔径尺寸都按照通用挂载标准设计，可直接通过螺栓与标准挂架完成固定，不需要额外加工转接件，安装时需要注意挂架的贴合面平面度公差控制在0.1mm以内，避免安装后筒身轴线出现偏斜，影响发射初始弹道。设计过程中优先考虑了发射时的受力传导路径，挂载耳片的位置刚好对应筒身内部的加强筋分布区域，发射时的后坐力可直接通过耳片传导至挂载平台，不会在筒身薄壁处形成应力集中，

　　筒身外壁做了圆弧过渡处理，没有尖锐棱角，既可以降低挂载时的风阻影响，也能避免操作过程中剐蹭损伤。三个前端发射通道的出口处都做了扩口导流设计，扩口角度经过反复校核，可在发射瞬间将燃气向侧后方引导，减少燃气对筒身前端的冲刷，同时避免喷出的燃气影响相邻通道内待发射载荷的状态。筒身内部的每个发射通道都设置有独立的定位挡圈，载荷装入后可直接抵靠在挡圈位置完成轴向定位，不需要额外测量装填深度，挡圈上预留有点火触头的安装孔位，线路可沿筒身内壁的隐藏走线槽汇总到尾部的接线端口，外部点火线路直接插接即可完成连接，布线规整不会出现线路缠绕干涉的问题。从安装边界来看，装置整体最大外径不超过常规挂载接口的兼容范围，总长度控制在便携部署的尺寸区间内，

　　挂载后突出挂架的尺寸不会影响搭载平台的整体机动性能，不管是挂载在旋翼无人机下方，还是固定在地面三角支架上，都不会出现结构干涉。筒身壁厚在保证结构强度的前提下做了轻量化优化，整体重量控制在单人可直接搬运安装的范围内，野外作业时不需要借助起重设备即可完成拆装。结构细节上，所有部件的连接位置都做了圆角处理，没有应力集中的尖角结构，发射时的冲击力可沿圆弧面均匀分散，反复使用过程中不会出现局部开裂的问题，筒身内壁做了光滑处理，减少载荷发射时的摩擦阻力，同时也方便日常维护时清理内部残留的燃气积尘。三个发射通道的同轴度公差严格控制，保证每发载荷射出时的初始方向一致，不会因为通道偏斜导致弹道发散，挂载耳片的安装孔与筒身轴线的平行度也做了精度约束，安装后筒身轴线与挂载平台的基准面保持平行，不需要额外做角度校准即可快速投入使用。
