气枪卡宾枪用聚合物护罩结构设计

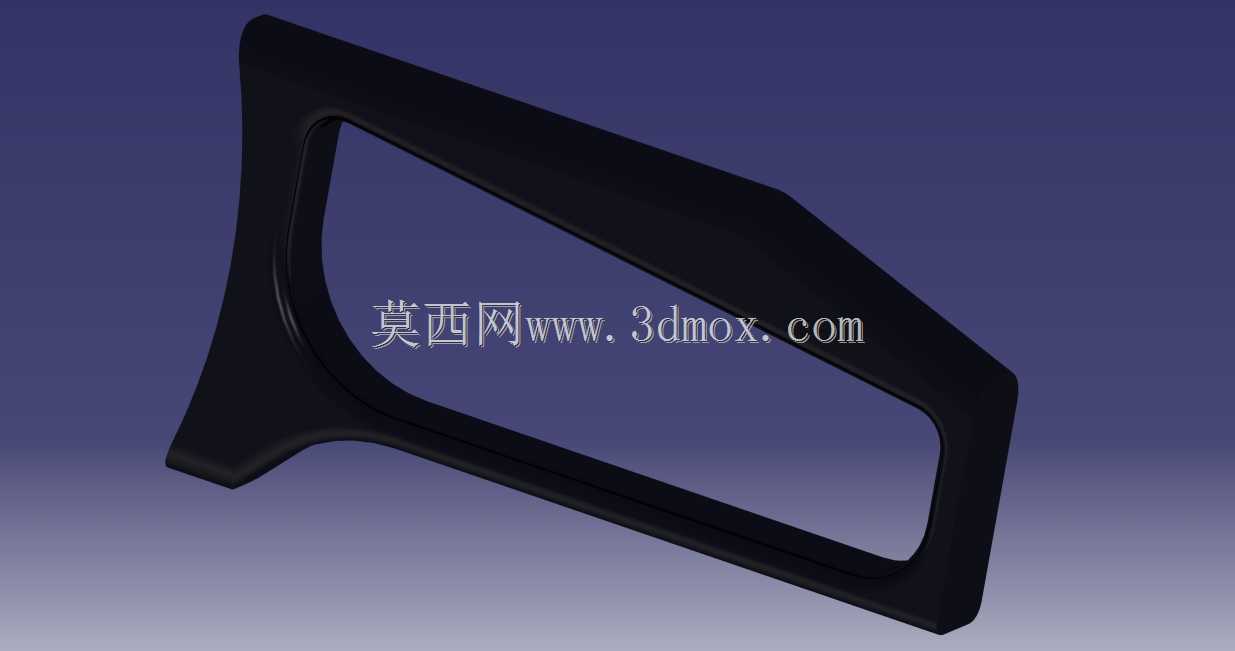

该聚合物构件主要应用于气枪及软弹卡宾枪的护木区域，是射手据枪时直接接触的核心握持部件，同时承担枪管外围防护、附件拓展安装基准的作用。在实际使用场景中，这类护罩需要适配不同内径的气枪枪管组件，安装后需与枪身机匣端面紧密贴合，避免据枪时出现晃动偏移，同时要隔绝连续射击后枪管传导的热量，防止射手握持时出现烫伤情况。从功能特性来看，该构件采用聚合物材质成型，相比传统金属护木重量降低60%以上，能有效降低整枪前部配重，提升据枪瞄准的稳定性，同时聚合物材质的抗冲击性能优异，在日常携行、野外使用过程中遇到磕碰、跌落时不会出现变形开裂，表面的哑光质感也不会产生反光，避免在射击时暴露自身位置。设计过程中首先围绕握持人机工程展开，护罩的外侧轮廓贴合人手自然握持的掌形曲线，拇指与其余四指的贴合区域做了微弧过渡，没有尖锐棱角，长时间据枪不会产生硌手的疲劳感；内部的中空腔体预留了足够的枪管安装间隙，同时设计了多道纵向加强筋，在降低壁厚减少用料的同时保证整体结构刚度，避免安装后出现受力形变。护罩前后端的安装接口采用对称式定位结构，前端与枪管导气箍位置的卡槽配合，后端与机匣前端的定位凸台对齐，安装时仅需推入到位即可完成固定，不需要额外的复杂紧固件，日常拆解维护十分便捷。外形尺寸方面，该护罩总长度适配12英寸级别的卡宾枪枪管，外轮廓最大宽度控制在42mm，握持时手掌可以完全包覆，内壁与枪管之间预留3mm的均匀间隙，既可以保证空气流通散热，也能避免护罩受热后出现形变接触枪管影响射击精度。安装边界上，护罩上下位置预留了通用附件安装槽的安装位，可以根据使用需求加装战术灯、激光指示器等外接附件，安装槽的定位公差控制在0.1mm以内，保证附件安装后不会出现偏移松动。在结构细节处理上，护罩的边缘全部做了R2以上的圆角过渡，避免携行时钩挂衣物或者装具，表面做了细微的晒纹处理，提升握持时的摩擦力，即使手心出汗也不会出现打滑的情况。内部加强筋的排布顺着受力方向设置，在据枪时主要的受力点位置做了局部加厚，保证握持施力时的结构强度，同时在减重区域做了均匀的壁厚设计，避免注塑成型时出现缩痕、翘曲等工艺缺陷，适配批量注塑生产的工艺要求。这类聚合物护罩在休闲射击、竞技运动类气枪产品中应用十分广泛，相比传统木质护木，其耐候性更强，在潮湿、高低温环境下都不会出现变形、腐朽的问题，维护成本更低，同时可以通过调整聚合物配方实现不同的硬度、表面触感要求，适配不同定位的气枪产品需求。
