电点火系统配套旋转连接螺栓结构设计

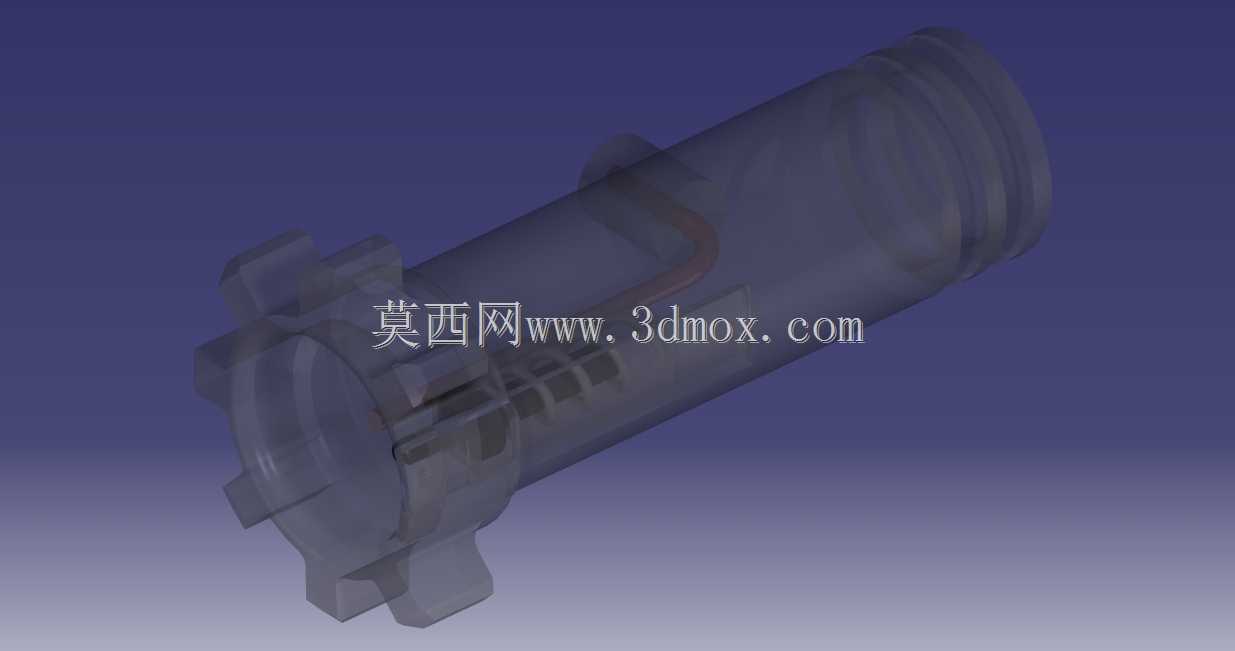

　　在各类需要可靠电点火触发的动力、燃烧类设备中，点火回路的连接可靠性直接决定整套系统的启动成功率，尤其是存在部件相对转动、装配空间受限的工况下，普通紧固件无法兼顾机械固定与导电连接的双重需求，这类旋转螺栓正是为解决该类场景痛点开发的专用连接件。从实际装配场景来看，该零件主要应用在电点火器的能量传递路径上，一端需要和点火能量输出端形成稳定的导电接触，另一端要穿过点火装置的壳体安装位，和点火触发端完成对接，同时还要适配装配过程中以及设备运行时存在的小角度相对转动，避免刚性连接在转动过程中出现导线拉扯、接触松脱的问题。从结构设计逻辑上看，该零件采用一体化轴类结构布局，主体为等直径的长杆段，表面做了适配密封要求的光洁度处理，

　　能够和安装位的密封圈形成紧密配合，防止燃烧腔的高压介质从安装间隙泄漏。杆体的一端设计了带多个凸齿的端头结构，凸齿沿圆周方向均匀分布，既可以作为装配时的施力位，方便使用工装完成拧紧固定，也能在安装到位后和配套的限位槽形成卡合，防止设备运行过程中螺栓受振动影响出现回转松脱。端头内部预留了导电件的安装腔，能够和内部的导电电极形成稳定的面接触，避免点接触带来的接触电阻过大、局部发热烧蚀的问题。杆体的另一端设计了外螺纹连接段，螺纹精度选用中等公差等级，既能够保证和配套螺母的旋合顺畅，也能控制螺纹副的配合间隙，减少振动工况下的松动风险，螺纹段和光杆段之间做了退刀槽结构，避免螺纹加工时出现应力集中，同时也为端面密封垫留出了安装空间。

　　从安装边界尺寸来看，该零件的最大外径由端头的凸齿外接圆决定，设计时充分考虑了点火器壳体上的安装开孔尺寸，凸齿外接圆比安装开孔直径大出足够的压紧余量，能够保证端头压紧在壳体表面时形成足够的密封压力；光杆段的直径和安装孔的配合间隙控制在合理范围，既不会因为间隙过大导致密封件偏磨，也不会因为间隙过小造成装配卡滞；整体长度根据点火器壳体的壁厚、密封件压缩量、内部电极的对接行程综合确定，能够保证装配到位后，内部导电接触的压缩量处于设计区间，既不会因为压缩量过大导致电极结构损坏，也不会因为压缩量不足出现接触不良。在功能特性上，该零件区别于普通螺栓的核心点在于兼顾了机械紧固、导电连接、相对旋转适配三个核心需求，普通螺栓仅能实现机械固定，

　　若作为导电件使用，在存在相对转动的工况下很容易出现接触表面磨损、连接松动的问题，而该零件的内部接触结构采用了适配转动的接触设计，在端头和杆体存在相对转动的情况下，依然能够保持导电回路的稳定连通，不会因为转动过程出现点火能量传输中断的问题。从实际使用的工况适配来看，该零件能够耐受点火瞬间的脉冲大电流冲击，接触部位的材料选用了导电性能优异、抗烧蚀的合金材质，表面做了防氧化处理，避免长期使用后接触表面生成氧化层导致接触电阻上升；结构上的圆角过渡设计，有效降低了点火过程中压力冲击带来的应力集中问题，能够承受燃烧腔工作时的周期性压力波动，不会出现结构断裂、变形的问题。在建模过程中，该零件的结构特征全部采用参数化方式构建，凸齿的分布角度、光杆段的长度、螺纹段的规格都可以根据不同型号点火器的安装需求快速调整，端头内部的安装腔尺寸也可以根据配套导电电极的规格做适配修改，能够快速衍生出适配不同功率等级、不同安装空间点火器的系列化零件，减少重复建模的工作量。需要注意的是，该零件的密封配合面的形位公差要求较高，建模时需要严格保证配合面的圆柱度以及和安装轴线的同轴度，避免加工后出现密封偏斜、接触不对中的问题；凸齿的受力面做了小角度的斜面设计，既能够承受装配时的拧紧力矩，也能在受反向回转力矩时形成一定的自锁效应，提升连接的防松性能。
