堆叠式燃料电池电堆单元结构设计

这套堆叠式结构针对质子交换膜燃料电池的组堆需求设计，核心解决多单元集成时的流体分配、空间利用与结构支撑问题。从实际应用场景来看，这类结构可适配固定式分布式发电站、备用电源系统、小型便携动力装置的电堆组装需求，不同数量的单元堆叠可匹配从百瓦级到十千瓦级的功率输出要求，适配氢能供能体系下的多场景部署。

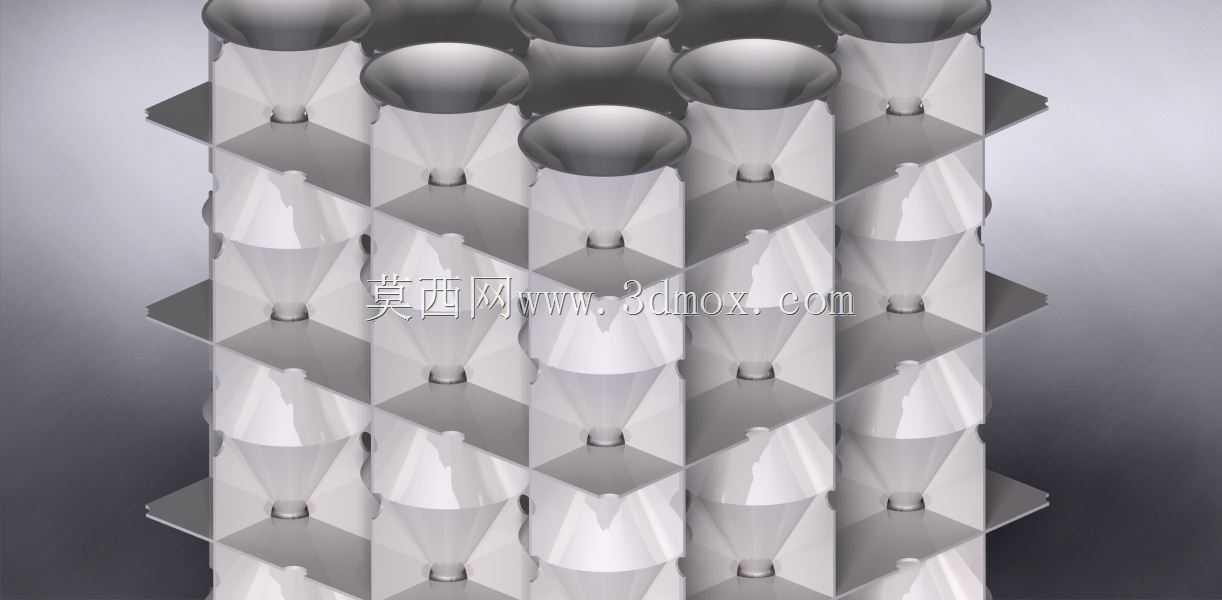

设计过程中优先考虑了反应介质的均匀分配逻辑，每个单元的漏斗形导流腔可将通入的氢气、空气均匀导流至膜电极反应区域，避免局部介质供应不足导致的发电效率衰减，同时相邻单元之间的平板支撑结构既承担了堆叠时的轴向载荷，又预留了冷却介质的流通间隙，可在电堆持续工作时将反应产生的热量及时带出，维持电堆工作温度在合理区间。结构的阵列式排布采用了等间距错位设计，每个反应单元的中心距保持一致，既保证了堆叠时每层的受力均匀，避免长期受压出现密封面变形导致的介质泄漏，又能在相同体积内容纳更多反应单元，提升电堆的体积功率密度。

从安装边界来看，单组堆叠模块的横向与纵向安装基准面均做了平面度处理，可直接与端板、集流板配合组装，侧面预留的凸耳结构可适配不同的紧固方式，无论是拉杆锁紧还是绑带捆扎都能找到对应的受力点，不需要额外设计转接支架。每个导流单元的进出口做了同轴度校准，多单元堆叠后可形成连续的介质流道，不需要额外加装导流管件，减少了电堆整体的密封节点数量，降低了泄漏风险。

实际功能层面，这套结构同时承担了介质导流、结构支撑、热管理辅助三个核心作用，区别于传统电堆结构中双极板单独承担所有功能的设计，将导流与支撑功能做了模块化拆分，单个单元出现损坏时可单独更换，降低了后期维护成本。设计时还考虑了加工工艺适配性，每个结构单元的壁厚保持均匀，拔模角度符合注塑或冲压成型的工艺要求，可采用导电复合材料批量成型，不需要复杂的机加工工序，能够有效控制批量生产的成本。

在流体路径设计上，反应介质从单元顶部的漏斗口进入后，会沿锥面均匀扩散至整个反应截面，反应后的生成水会沿锥面底部的导流槽汇集到侧边的排水通道，及时排出电堆内部，避免出现水淹现象阻塞反应气体通路，这一设计可大幅降低电堆在低负载运行时的水管理难度，提升电堆的运行稳定性。堆叠结构的层间定位采用了自定位设计，上层单元的底部凸台可直接嵌入下层单元的顶部凹槽，组装时不需要额外的定位工装，就能保证每层单元的同轴度，减少组装过程中的对位误差，提升组堆效率。

从结构强度角度分析，每个单元的加强筋分布在受力集中的锥面与平板连接处，可承受组堆时的吨级压紧力，不会出现结构变形，同时材料选用导电改性材质，可同时承担集流作用，减少电堆内部的接触电阻，提升发电效率。整体结构的外形规整，堆叠后形成的长方体结构可直接适配标准的电堆外壳尺寸，不需要根据结构定制外壳，可缩短整套燃料电池系统的开发周期。
