带内部结构展示的曳光弹剖面设计方案

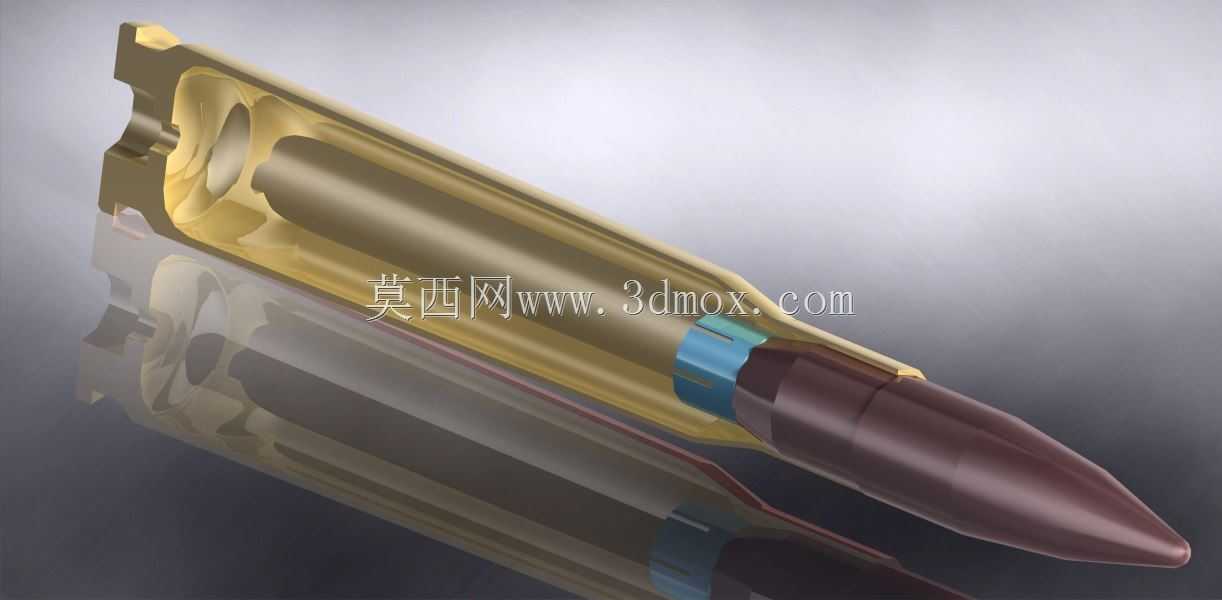

　　本次呈现的是带内部结构展示的曳光弹剖面设计，从结构设计的实际应用场景出发，这类带剖面展示的弹药结构设计，主要用于军工教学演示、装备结构认知、轻武器相关的结构研发参考场景，区别于实弹的作战功能，该剖面设计的核心用途是清晰呈现曳光弹从弹头到弹壳的内部装配关系，让结构设计人员、装备教学人员能够直观看到各组件的配合边界，不需要拆解实物就能掌握内部的构造逻辑。从产品功能特性来看，曳光弹本身在实际使用中，除了具备普通枪弹的发射、侵彻基础功能外，核心特征是弹头尾部带有曳光药剂，在发射后飞行过程中能够发出可见亮光，用于指示弹道、修正射击指向，也可在特定场景下起到目标标记的作用，而这个剖面设计将弹壳内部的发射药腔、弹头与弹壳的收口配合位置、

　　弹头内部的弹芯与尾部曳光剂腔的结构都做了等比例的剖切展示，没有做多余的结构简化，能够准确反映各部件的实际装配关系。在设计思路上，这个剖面结构没有采用全剖的极端处理方式，而是保留了弹壳外侧一半的完整外形，仅对纵向对称面一侧做剖切处理，这样既能够完整展示内部的腔体结构、各组件的装配位置，又能保留产品的外部轮廓特征，避免全剖后丢失外形识别特征，方便观察者快速对应外部形状与内部结构的位置关系；在结构细节处理上，弹壳底部的底火安装位、弹壳内部的坡膛过渡段、弹头被甲与弹芯的配合间隙、曳光剂腔的封堵结构都做了准确的还原，没有出现结构错位或者比例失调的问题，弹壳的抽壳钩槽位置也在剖切面上做了对应的结构呈现，能够反映实弹在供弹、

　　抽壳过程中与枪械部件的配合位置。从外形尺寸与安装边界来看，该设计参照了主流小口径步枪曳光弹的实际尺寸比例，弹壳的锥度、弹头的弧形部长度、弹壳口部的收口变形量都符合实际产品的尺寸特征，整体的最大外径位于弹壳底部的底缘位置，弹头的最大直径与弹壳口部的收口内径保持过盈配合的尺寸关系，在实际的装配逻辑中，弹头压入弹壳口部后，收口位置的变形会牢牢抱紧弹头被甲，保证储存、供弹过程中弹头不会出现移位，同时在发射时能够保证弹头与弹壳的初始同轴度，避免出枪口时出现弹道偏移。在结构细节的设计考量上，弹壳内部的发射药填充腔做了平滑的内壁过渡，没有出现台阶或者锐角结构，避免发射药填充时出现架桥问题，也能保证发射时火药燃气的压力传递均匀；

　　弹头部分的弹芯采用前硬后延的结构布局，前部的硬质弹芯保证侵彻能力，后部的曳光剂腔做了向内凹陷的腔体设计，既能够容纳足够剂量的曳光药剂，保证曳光距离满足使用要求，又不会过多占用弹芯的长度，影响弹头的整体重量分布与质心位置，质心位置的设计直接关系到弹头飞行的稳定性，该设计中质心位于弹头弧形部与圆柱部的交界位置附近，符合旋转稳定弹头的质心设计要求，能够保证弹头在膛线赋予的旋转速度下保持飞行稳定，不会出现翻滚或者弹道偏离的问题。另外，剖切面上展示的弹壳与弹头的配合段长度也符合实际装配要求，足够的配合长度能够保证弹头在弹壳内的固定强度，避免在推弹上膛的过程中弹头出现回缩，同时在发射时弹头能够顺利脱离弹壳，不会因为抱紧力过大导致膛压异常升高。这个剖面设计在做三维建模的时候，各部件的配合公差都参照了枪弹设计的实际公差范围，弹壳内壁与弹头外壁的配合过盈量、底火与弹壳底火室的配合尺寸都做了对应设置，能够直接用于结构演示、3D打印教学模型制作，也可以作为轻武器相关科普内容的可视化素材使用，不需要额外调整结构比例就能直观呈现曳光弹的完整构造逻辑。
