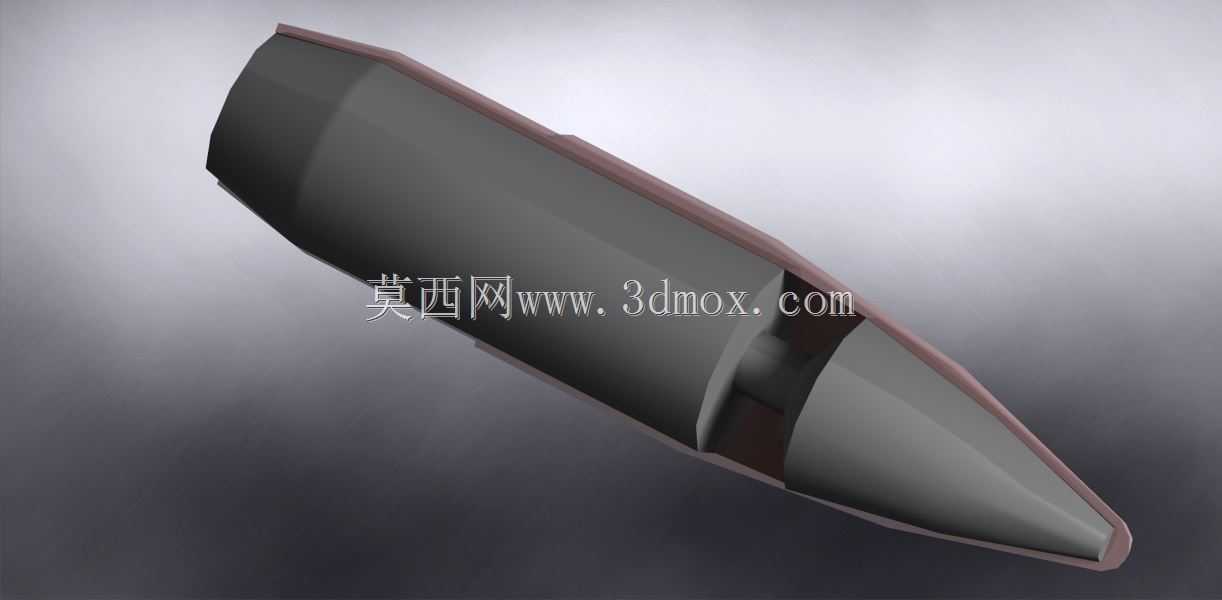

航空弹药类弹头结构三维数模

在军工装备的结构研发环节，这类弹头构件的三维数模是开展气动仿真、结构强度校核、装配干涉验证的核心基础载体，日常的结构设计工作中，我们接触的这类构件，首先要匹配的是弹药发射、飞行、末端作用全流程的工况需求，不能只做外观层面的曲面复刻。从实际应用场景来看，这类弹头结构既可以适配航空机载弹药的前端整流段，也能作为地面轻武器弹药的结构参考原型，不同的搭载平台对其外形尺寸、安装边界的要求差异极大，机载场景下需要匹配弹体舱段的连接法兰尺寸，要保证和战斗部段、引信段的同轴度公差控制在0.02mm以内，避免高速飞行过程中出现气动偏心带来的弹道偏移；如果是地面轻武器适配场景，其弹体圆柱段的直径要和坡膛、线膛的尺寸严格匹配，过盈量控制在合理区间，既要保证发射时的闭气效果，又不能让弹带嵌入膛线的阻力过大影响初速稳定性。

从设计思路层面拆解这个构件的结构，首先是头部的锥段曲面，不是简单的单锥角结构，而是采用了变曲率的流线型修型，靠近顶端的部分锥角更大，能有效降低飞行过程中的波阻，往后逐渐过渡到和圆柱段衔接的小锥角区域，减少附面层分离带来的压差阻力，整个曲面的G2连续是建模时的核心要求，之前做同类项目的时候，曾因为曲面衔接处的曲率突变，导致风洞仿真时阻力系数比设计值高出17%，后续调整了三次样条曲线的控制点才把参数拉回合理区间。弹体的圆柱段部分，设计了一圈周向的定位凸台，这个结构不是装饰性的特征，是用来和弹壳或者弹体舱段实现轴向定位的，凸台的宽度、高度公差直接影响装配后的轴向窜动量，一般要求窜动量不超过0.05mm，不然会影响引信触发的可靠性。

再看构件的内部结构，从数模的剖视特征能看到，内部预留了引信安装腔和装药腔的阶梯孔结构，阶梯孔的同轴度是加工和装配的核心管控点，要是不同轴，装药的质心偏移会直接影响飞行稳定性，严重的甚至会出现早炸或者哑弹的风险。安装边界方面，这个弹头的尾部连接端采用了过盈配合加周向铆接的固定形式，连接端面的平面度要求控制在0.01mm以内，保证和后续舱段连接的时候没有缝隙，避免高速气流钻入舱段内部引发结构损坏。日常做这类结构的建模时，很多新手容易忽略工艺倒角的细节，比如弹体棱边的R0.3-R0.5的倒角，这些特征不是可有可无的，一方面是去除加工毛刺避免装配时割伤密封件，另一方面能减少应力集中，在发射瞬间承受数千G的过载时，不会因为棱边的应力集中出现结构开裂。

从功能特性上来说，这个弹头的外部曲面做了氧化层的结构预留，建模时给表面处理层预留了0.02mm的厚度余量，避免后续做表面处理之后尺寸超差。之前做同类型弹药结构的仿真测试时，还需要在数模上预留传感器的安装点位，用来测试飞行过程中的过载、温度参数，这个数模上的侧面凹槽结构，就是用来安装测试传感器的走线槽，既不会破坏外部的气动外形，又能把传感器的线缆规整收纳到弹体内部，避免线缆外露带来的额外阻力。另外，弹体头部的顶端做了小平端设计，不是完全的尖点，这个细节是考虑到加工和勤务处理的安全性，完全尖顶的结构在搬运、装配过程中很容易磕碰变形，变形之后会直接影响气动性能，小平端的直径一般控制在1-2mm，既不会明显增加飞行阻力，又能提升构件的勤务适应性。

在实际的结构验证环节，这类三维数模导入有限元分析软件之后，首先要做的是发射过载下的结构强度校核，要保证在最大膛压对应的过载下，弹体的变形量不超过弹性变形区间，不会出现塑性变形导致的尺寸超差；其次要做气动加热下的热结构耦合分析，高速飞行时弹头前端的温度会达到数百摄氏度，要验证材料在高温下的强度是否满足要求，数模里的壁厚分布是经过优化的，头部锥段的壁厚更厚，能承受更高的热负荷和冲击载荷，往后圆柱段的壁厚逐渐减薄，在保证强度的前提下尽可能降低整体重量，提升弹药的有效载荷占比。很多刚接触军工结构设计的工程师，容易把这类弹头模型做成等壁厚的结构，实际上等壁厚设计要么会让头部强度不足，要么会让整体重量超标，完全达不到实际使用的要求。
