隐藏式电缆连接用铜质插头柱结构

项目分类:3D模型 发布时间:2021-10-12 ID:314794
  • 隐藏式电缆连接用铜质插头柱结构

在低压电气柜内部布线、小型机电设备线束集成、桌面型测试治具接线这类对布线整洁度有要求的场景里,外露的电缆端头往往会带来线束杂乱、误碰短路、积灰老化加速的问题,这类隐藏式电缆插头柱就是为解决这类痛点设计的导电连接件。从实际使用场景来看,这类部件常被用在设备内部的分线模块、小型电源转接板、定制化测试工装的接线端,替代传统裸露的接线端子,让电缆端头可以完全收纳在柱体内部,不会在设备内部形成突出的接线端头,既可以缩小布线所需的安全间距,也能避免设备装配、检修过程中衣物、工具勾扯电缆导致的接线松脱。

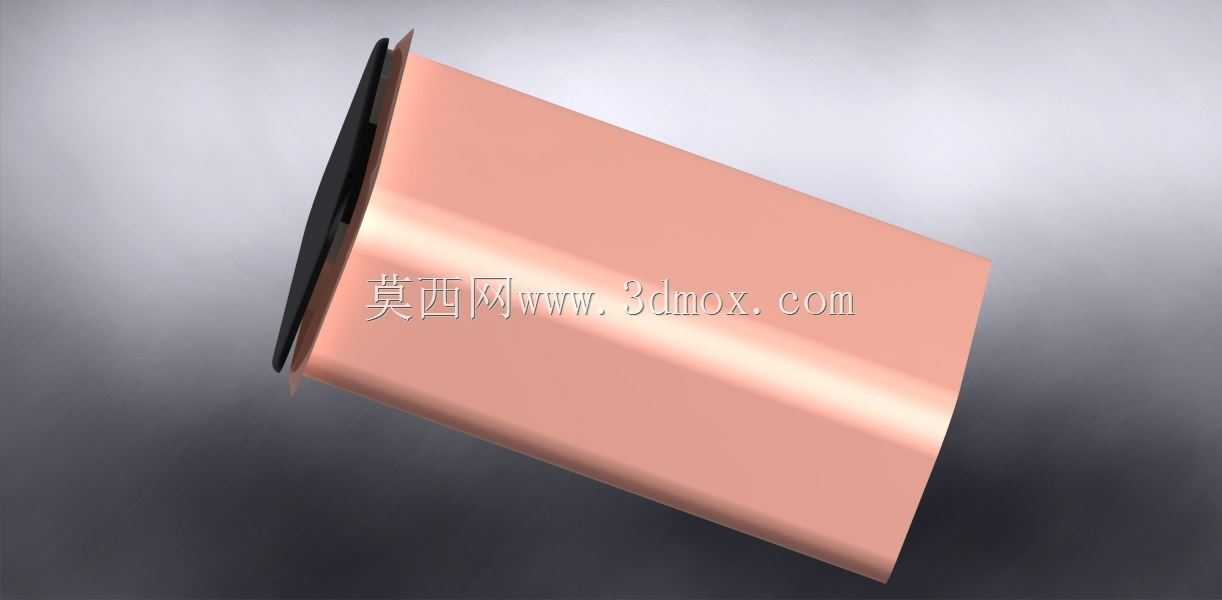

从功能特性上看,该部件采用紫铜基材作为主体导电结构,铜材本身的导电率可以满足常规10A以内的低压载流需求,柱体为薄壁圆筒结构,一端带有翻边挡圈结构,安装时可以直接卡在安装面板的预制开孔内,不需要额外的固定螺母,装配时只需要从面板正面将柱体压入开孔,翻边贴合面板表面即可完成固定,装配效率比传统螺纹接线柱提升近40%。柱体内部为空腔结构,使用时将剥除绝缘层的电缆端头从柱体开口端插入空腔,依靠铜材自身的弹性或者配套的内部卡簧夹紧电缆线芯,不需要额外压接端子,电缆插入后整个端头完全隐藏在柱体空腔内部,外部仅露出柱体的光滑外表面,不会有线芯外露的风险。柱体一端的黑色绝缘挡圈采用硬质绝缘塑料材质,卡在铜柱翻边与安装面板之间,既可以避免铜柱与金属安装面板直接接触造成短路,也能在压入安装时起到缓冲作用,避免铜柱翻边受力变形。

设计思路上,这款部件优先考虑了小空间内的接线隐蔽性与装配便捷性,没有采用传统接线柱的螺纹锁紧、外部接线的结构,而是将整个接线区域内藏在柱体空腔内,整体外形为光滑圆柱,没有突出的锁紧螺钉、接线耳等结构,安装完成后面板表面仅露出平整的铜柱端面与绝缘挡圈,视觉整洁度更高,也不容易积灰。尺寸设计上,柱体外径适配常规面板开孔尺寸,壁厚控制在合理范围,既保证足够的结构强度,压入安装时不会出现柱体变形,也不会因为壁厚过大导致内部空腔过小,无法容纳常规线径的电缆端头;柱体长度根据安装面板的常规厚度设计,保证压入后柱体不会在面板背面突出过多,占用设备内部的布线空间。安装边界方面,该部件对安装面板的厚度有适配范围,过薄的面板会导致柱体卡接不牢,过厚的面板则会导致柱体无法完全压入,安装开孔的公差需要控制在合理范围,开孔过大会导致柱体松脱,开孔过小则压装时容易造成铜柱变形。实际选型时需要根据所用电缆的线径选择对应内径的规格,保证电缆插入后线芯与铜柱内壁接触充分,避免接触电阻过大导致的发热问题;同时需要根据载流需求确认铜柱的壁厚,大载流场景下需要适当增加壁厚,降低导电过程中的温升。建模过程中需要重点关注铜柱翻边的圆角处理,避免翻边处存在尖锐毛刺,压装时刮伤安装面板或者绝缘层;绝缘挡圈与铜柱的配合尺寸需要控制公差,保证两者装配后不会出现松脱,压装时绝缘挡圈可以均匀受力,不会出现局部开裂的问题。
