燃料电池金属双极板阵列结构设计

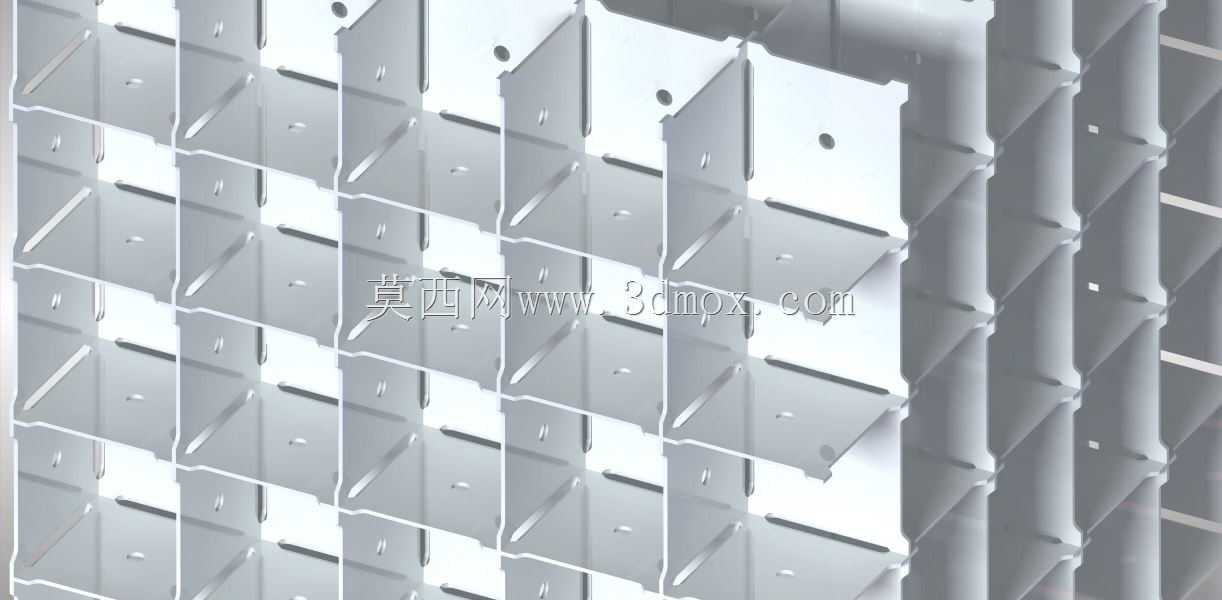

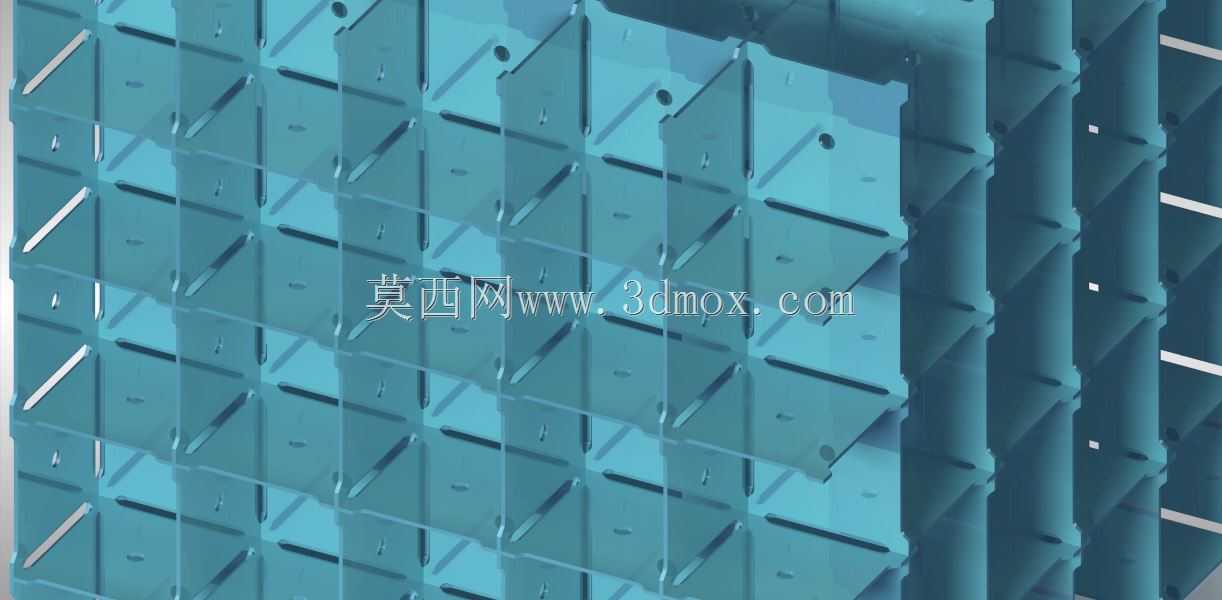

本次呈现的结构是燃料电池电堆核心的金属双极板阵列组件，这类部件是质子交换膜燃料电池电堆的核心构成单元，直接决定电堆的功率输出、反应效率与运行寿命。从实际应用场景来看，这类极板结构广泛适配固定式氢能发电站、车用燃料电池动力系统、便携式氢能备用电源等场景，不同场景下对极板的流道排布、接触电阻、抗腐蚀性能的要求存在明显差异，比如车用动力场景需要极板兼顾抗振动冲击能力与快速导流排水性能，固定式发电场景则更侧重长期运行的稳定性与均匀反应能力。

从功能特性来看，该金属极板承担着多重核心作用：首先是导电集流作用，需要在电堆堆叠状态下保证相邻单电池之间的低电阻导通，降低电堆整体的欧姆损耗，因此极板表面的平面度公差需要控制在极小范围内，避免接触不良导致的局部发热；其次是流场导流作用，极板表面的成型结构构成了氢气、空气的反应气流道，同时兼顾冷却液的导流通道，需要保证反应气体均匀分布到膜电极的整个反应区域，避免局部欠气导致的性能衰减，同时及时排走电化学反应生成的液态水，防止流道积水造成的气堵问题；第三是结构支撑与隔离作用，在电堆堆叠压紧状态下，极板需要承受一定的压紧力，保证膜电极与极板的紧密贴合，同时将阳极的氢气、阴极的空气、冷却腔的冷却液三个介质回路完全隔离，避免出现介质互窜引发的安全隐患与性能失效。

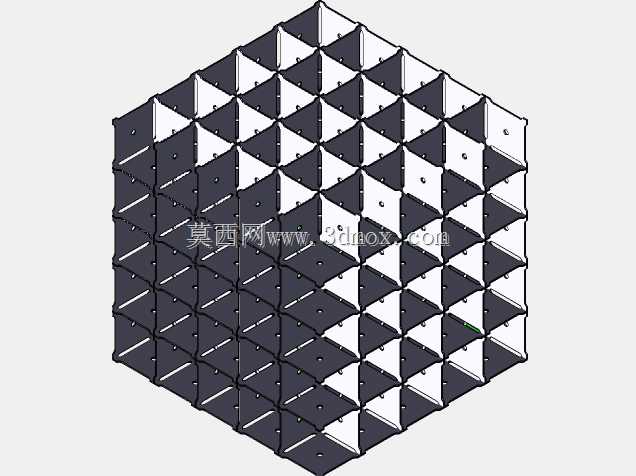

在设计思路层面，这类金属极板采用超薄金属板材冲压成型工艺，相比传统的石墨极板，金属极板的厚度可以做到更薄，能够大幅提升电堆的体积功率密度与质量功率密度，适配车载场景对动力系统紧凑性的要求。设计过程中首先需要匹配膜电极的有效反应面积，确定极板的整体外形边界，保证极板的反应区域完全覆盖膜电极的催化层区域，避免出现反应区域的浪费；其次是流场结构的选型与排布，图中呈现的阵列式凸起结构属于直流道与点阵流场结合的变体结构，这类结构的优势是气体流动阻力较低，同时冲压成型的难度更小，适合大规模批量冲压生产，凸起结构的顶面需要保证足够的平面度，用来与膜电极的气体扩散层形成稳定接触，凸起之间的凹槽构成气体流动通道，凹槽的深度、宽度需要根据目标电堆的工作电流密度、气体计量比进行匹配计算，既要保证足够的气体流通截面积降低流阻，也要保证气体在流道内形成合理的流速，带动生成的液态水顺利排出。

在外形尺寸与安装边界方面，这类极板的整体外形通常为矩形结构，尺寸需要匹配对应功率等级的电堆设计，小功率备用电源场景的极板尺寸通常在一百毫米量级，大功率车用动力电堆的极板尺寸可以达到数百毫米量级；极板的厚度根据选用的基材不同存在差异，采用不锈钢基材的冲压极板厚度通常在0.05毫米到0.2毫米之间，成型后的流道深度通常在0.3毫米到0.8毫米之间，过深的流道会增加极板的成型难度，同时降低极板的结构刚度，过浅的流道则会导致气体流通截面积不足，增大流阻同时提升积水风险。极板的四周需要设计密封槽结构，用来放置硅橡胶或者氟橡胶材质的密封胶线，密封槽的深度、宽度需要与胶线的压缩量匹配，保证电堆压紧后密封胶线达到合理的压缩率，既实现可靠的介质密封，也避免压缩量过大导致胶线永久变形失效。极板上还需要设计定位孔结构，在电堆堆叠过程中与堆叠定位杆配合，保证每一片极板、膜电极的同轴度，避免出现堆叠错位导致的介质泄漏或者接触不良问题，定位孔的位置公差需要控制在±0.05毫米以内，保证数百片极板堆叠后的累计误差在允许范围内。另外极板的进出口区域需要设计合理的导流过渡结构，将进气口通入的反应气体均匀分配到整个反应区域的各个流道中，避免出现边缘流道气体流量过大、中间流道气体不足的流量分配不均问题，过渡区域的导流结构需要通过流体仿真反复优化，降低进出口区域的压力损失，同时提升气体分配的均匀度。

从实际工程落地的角度，这类金属极板的设计还需要兼顾冲压成型的工艺性，成型凸起的拔模角度、圆角半径需要符合超薄板材冲压的工艺要求，避免成型过程中出现板材开裂、回弹超差的问题，极板成型后的平面度校正是生产过程中的关键工序，直接影响后续电堆的组装压力分布与接触电阻水平。
