快装式无紧固件管道抱箍固定结构

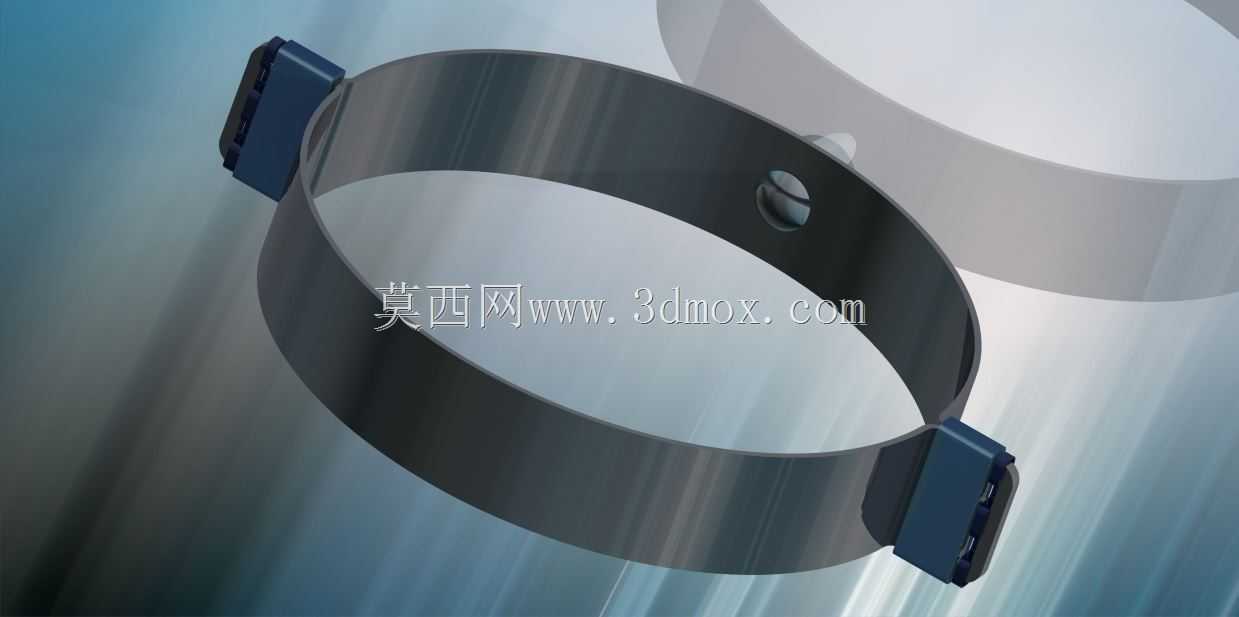

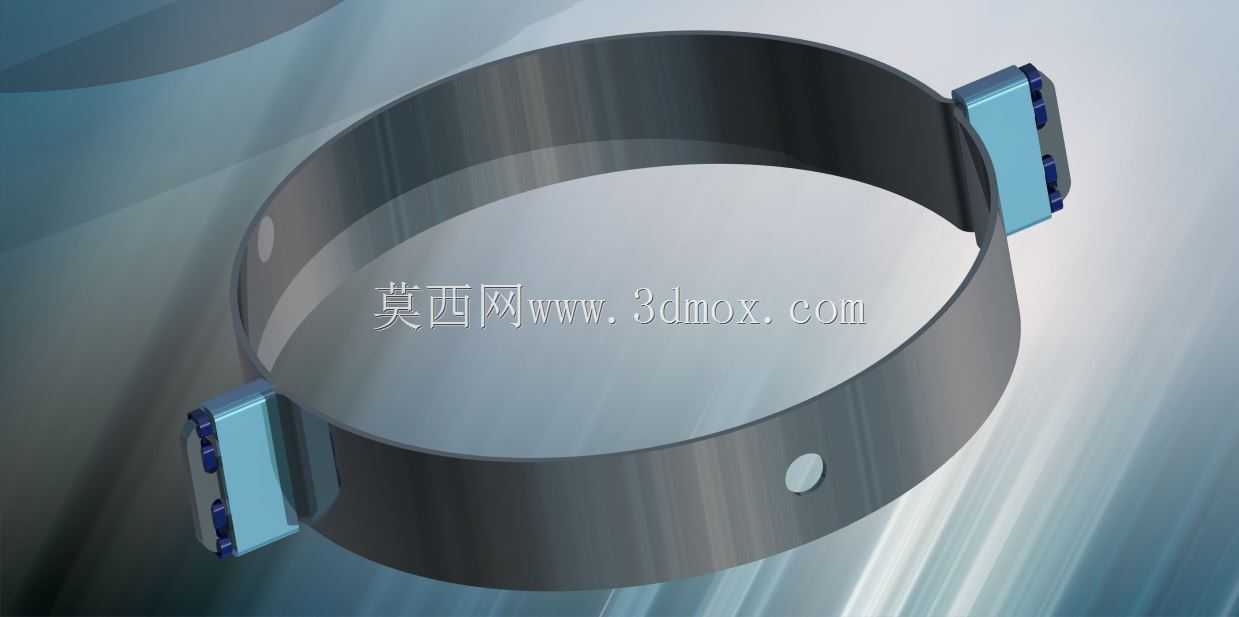

在民用给排水、工业流体输送、暖通空调管路布设、设备旁通管路安装等场景里，管道固定件的安装效率一直是影响现场施工进度的关键因素，传统采用螺栓螺母锁紧的抱箍结构，安装时需要对位穿栓、双手扶持箍体、再用工具逐次拧紧螺母，在高空管廊、狭小设备间隙等作业空间受限的位置，操作难度会进一步提升，甚至需要两名作业人员配合才能完成单点位固定，额外消耗人工成本。这款无螺母螺栓的管道固定结构，正是针对这类现场痛点做的结构优化，完全摒弃了传统的螺纹锁紧副，依靠箍体两端自带的卡扣锁紧结构实现抱紧固定，整个安装过程不需要额外携带扳手、螺丝刀等工具，单人即可完成操作。从结构设计逻辑来看，箍体采用环形开口设计，整体为带一定弹性的金属带材冲压成型，带材的厚度经过反复校核，既保证抱紧管道后有足够的径向约束力，避免管路运行时因流体脉动、设备振动出现箍体松脱、管路移位的问题，又能在安装时提供适度的变形量，方便作业人员将箍体掰开卡套到管道外壁上，不需要提前从管道端部穿套，可在管路的任意点位做后期加装固定，适配已布设完成的管路改造场景。箍体两端的卡扣结构做了互锁型设计，当箍体环绕管道贴合外壁后，仅需要将两端的卡扣对位按压，听到卡扣嵌合的声响即可完成锁紧，卡扣的嵌合面做了倒齿防滑结构，一旦锁紧后不会因径向张力自行脱开，若后期需要调整管路固定位置或者拆卸维护，只需要用平口小工具撬动卡扣解锁位，即可快速松开箍体，不会像传统螺栓抱箍那样出现螺纹锈蚀后无法拆卸的问题。从安装边界尺寸来看，这款固定结构的径向突出尺寸远小于传统带螺栓头的抱箍，安装后不会在管道外侧留下突出的螺栓端头，在管路排布密集、管间间隙狭小的场景里，不会出现相邻管路干涉的问题，也避免了突出金属件刮蹭后续维护人员、刮破相邻管路保温层的隐患。箍体上预留的定位孔可适配常规的膨胀螺钉、自攻螺钉安装位，能够直接将箍体固定在墙面、支架、设备壳体上，孔位的位置做了偏心优化，当卡扣锁紧后，固定孔位正好处于箍体的受力中心位置，管道的重力载荷可以均匀传递到安装基面，不会出现偏载导致的固定点松动。在实际应用中，这类快装固定结构尤其适配家装给排水管路改造、机柜内部冷却管路固定、小型气动设备的气管布设等对安装效率要求高、作业空间有限的场景，相比传统螺栓抱箍，单点位安装时间可以缩短七成以上，而且因为没有零散的螺栓螺母零件，不会出现安装过程中小零件掉落至设备缝隙、高空坠物的风险。结构设计时还做了箍体内壁的微弧度处理，箍体内壁和管道外壁的贴合面积比传统窄边抱箍提升近40%，抱紧时的压强分布更均匀，不会像传统点接触式螺栓抱箍那样，在长期锁紧后在塑料管道、薄壁金属管道外壁压出凹痕，损伤管路结构强度。卡扣的锁紧行程做了一定范围的适配设计，单款规格的箍体可以适配一定外径公差范围内的管道，不需要像传统抱箍那样针对每个精确管径做严格选型，降低了现场物料准备的复杂度，即使管道外壁包裹了薄型保温层，也可以在调整卡扣嵌合深度后实现可靠抱紧。
