狩猎用霰弹回收存储弹壳装置结构

在实弹射击训练、狩猎活动以及军事战术演练场景中，用过的霰弹弹壳如果随意丢弃，一方面会造成射击区域的金属废弃物堆积，长期下来影响场地整洁，甚至可能对后续射击活动造成安全隐患，比如散落的弹壳卡入枪械操作结构、绊倒参训人员；另一方面，回收的完好弹壳经过复装工序可以再次装填发射药与底火，大幅降低射击活动的耗材成本，也能减少金属资源的浪费，这款弹壳存储回收装置就是针对这类需求设计的配套挂载部件。

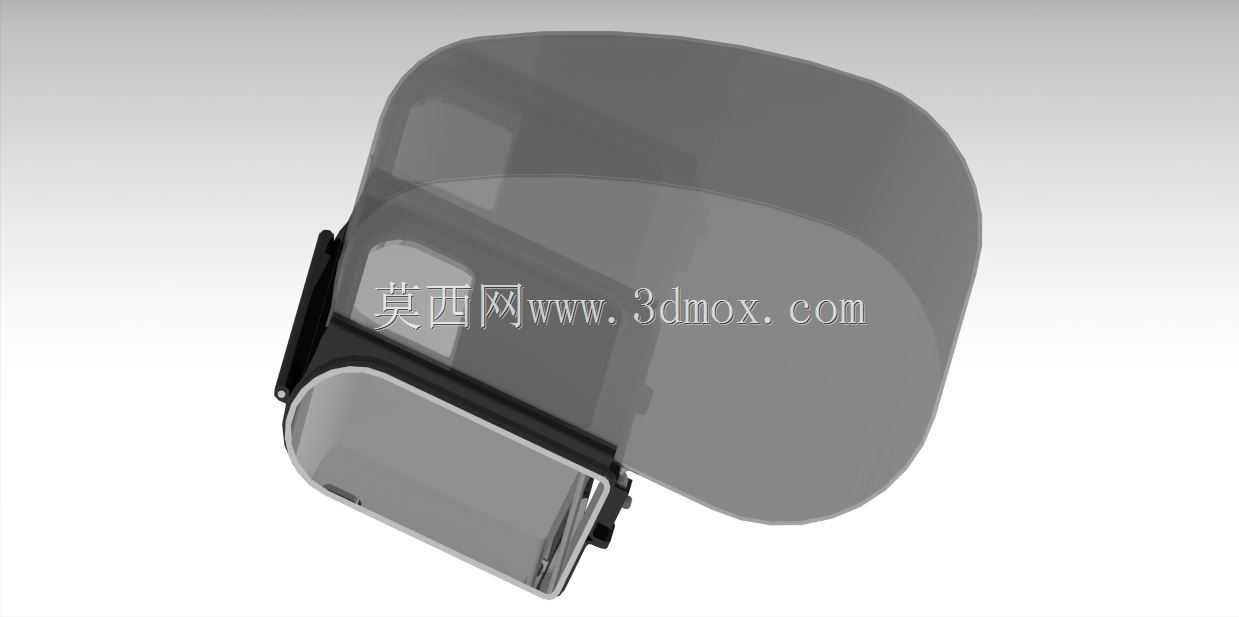

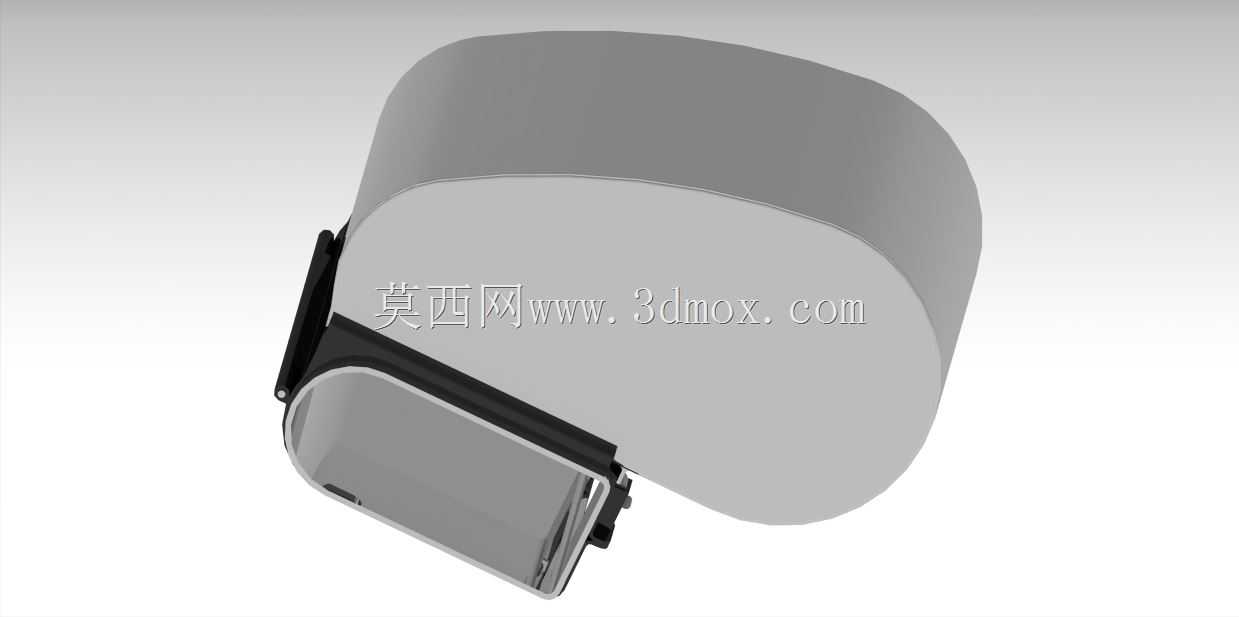

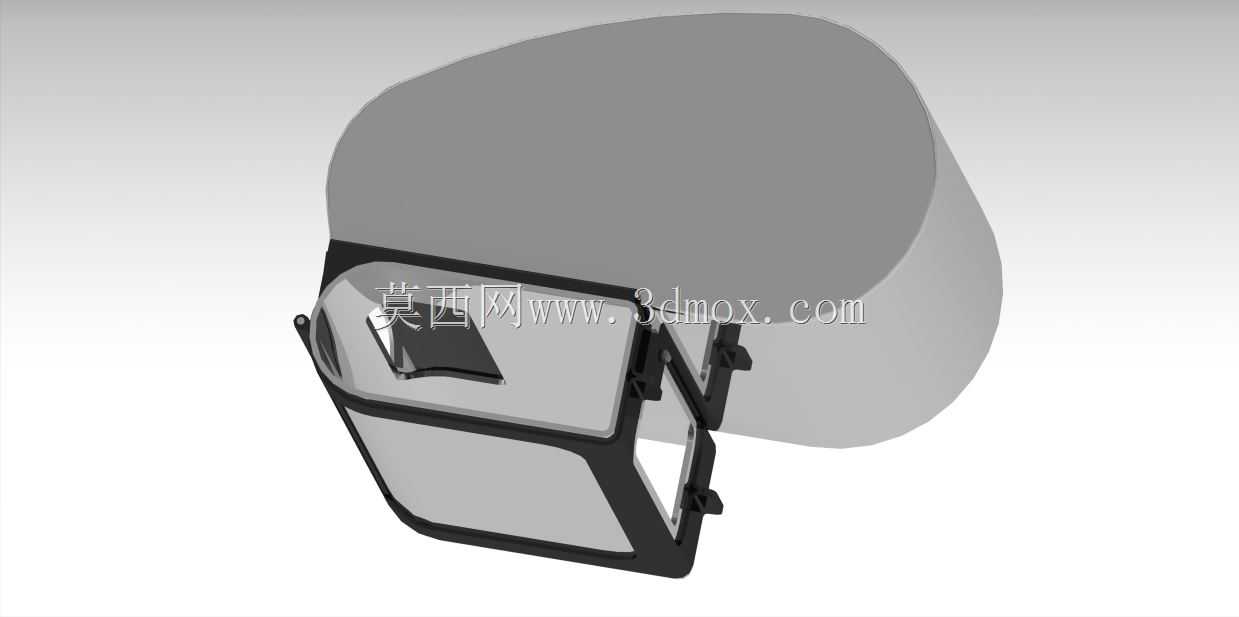

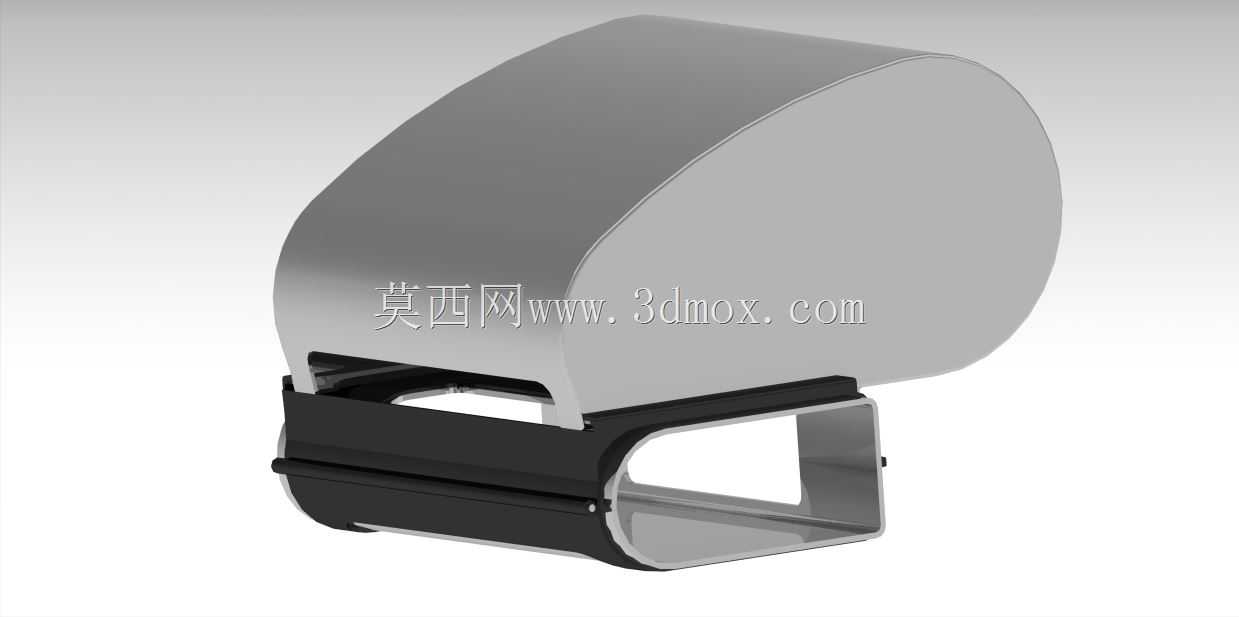

从实际使用逻辑出发，该装置采用挂载式结构设计，主体分为上部的弧形存储仓与下部的挂载固定基座两部分，上部存储仓做了大弧度的圆弧封边处理，没有尖锐的外凸棱角，避免使用者在快速移动、据枪动作中被部件剐蹭衣物或者划伤皮肤，仓体内部做了光滑的导流曲面，投放用过的弹壳时，弹壳可以顺着曲面滑入仓内，不会出现卡滞、弹出的情况，仓体的开口位置做了内收的限位边，即便使用者在跑动、匍匐等剧烈动作状态下，仓内存储的弹壳也不会从开口处滑落掉出。下部的挂载基座采用矩形框式结构，框体的内槽尺寸匹配常见的战术腰带宽度，同时槽内预留了防滑胶条的安装位，安装时可以直接将基座穿入战术腰带，或者通过配套的卡扣固定在战术背心的挂载织带上，安装后不会出现沿腰带滑动、翻转的问题，使用者可以根据自身操作习惯，将装置固定在腰侧、胸前等随手可及的位置，射击退壳后可以顺手将弹壳投入仓内，不需要刻意调整身体姿态，不会干扰正常的据枪、换弹操作流程。

从结构设计的细节来看，上部存储仓与下部挂载基座之间采用卡扣式连接结构，不需要额外的紧固件，当仓内弹壳存储到额定容量后，只需要按压两侧的解锁卡扣，就可以将存储仓从基座上取下，倾倒内部的弹壳，清理完成后对准卡位卡入即可完成复位，整个操作过程可以单手完成，不需要借助额外工具，适合在户外场地、训练间隙快速完成清理。仓体的容量设计参考了常规狩猎、射击训练的单轮携弹量，单次可以容纳15-20发12号霰弹的用过弹壳，不需要在活动过程中频繁清理仓体，同时整体重量控制在合理范围，空载状态下不会给使用者增加过多的负重负担，即便长时间挂载也不会出现明显的坠拉感。

在安装边界的适配性上，下部挂载基座的框体内槽宽度做了通用化设计，可以适配宽度38mm到50mm的各类战术腰带、装具织带，基座的整体厚度控制在18mm以内，挂载后不会过度突出于身体表面，在穿越丛林、狭窄掩体的时候不会因为部件突出勾挂树枝、掩体边缘。存储仓的整体轮廓做了贴合人体腰侧曲线的弧度处理，当装置挂载在腰侧位置时，仓体的弧面可以自然贴合腰腹的身体曲线，不会出现硌腰、顶到手臂的问题，在做抬臂据枪、转身瞄准这类动作时，手臂不会碰到装置造成动作变形。材质选择上，仓体主体采用高强度工程塑料注塑成型，具备足够的抗冲击性能，即便在低温环境下受到磕碰、挤压也不会出现开裂的问题，基座部分内嵌了金属加强衬片，保证反复拆装、长期挂载使用后不会出现卡扣磨损、基座变形的问题，连接位置的卡扣做了加厚处理，插拔寿命可以满足上万次的使用需求，不需要频繁更换部件。

实际使用过程中，该装置除了存储回收用过的弹壳，也可以临时存放少量的备用霰弹，仓体内部的光滑曲面不会对弹壳的底漆、弹身造成划痕损伤，避免影响后续复装的使用安全性。针对军事应用场景，装置的整体外形做了低反光处理，不会在光照环境下产生明显的反光点暴露使用者位置，哑光的表面处理也不容易留下明显的使用划痕，长期户外使用后外观不会出现明显的老化痕迹。对比传统的弹壳回收袋，这款硬质结构的装置不会出现软质布袋变形、弹壳在袋内晃动产生异响的问题，在需要保持安静的狩猎、战术行动场景中，不会因为部件晃动发出声响惊扰猎物或者暴露行动位置，同时硬质结构也可以对仓内的弹壳起到保护作用，避免外力挤压造成弹壳变形，影响后续的复装精度。
