复古造型高保真发烧级音频功率放大器

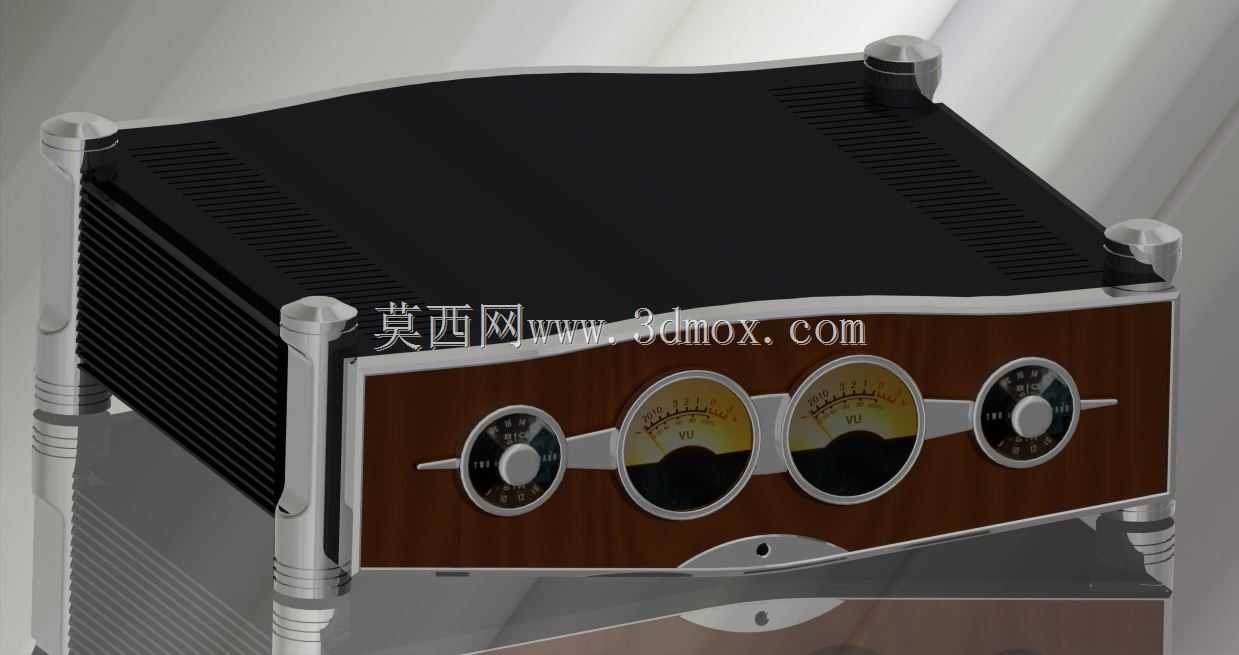

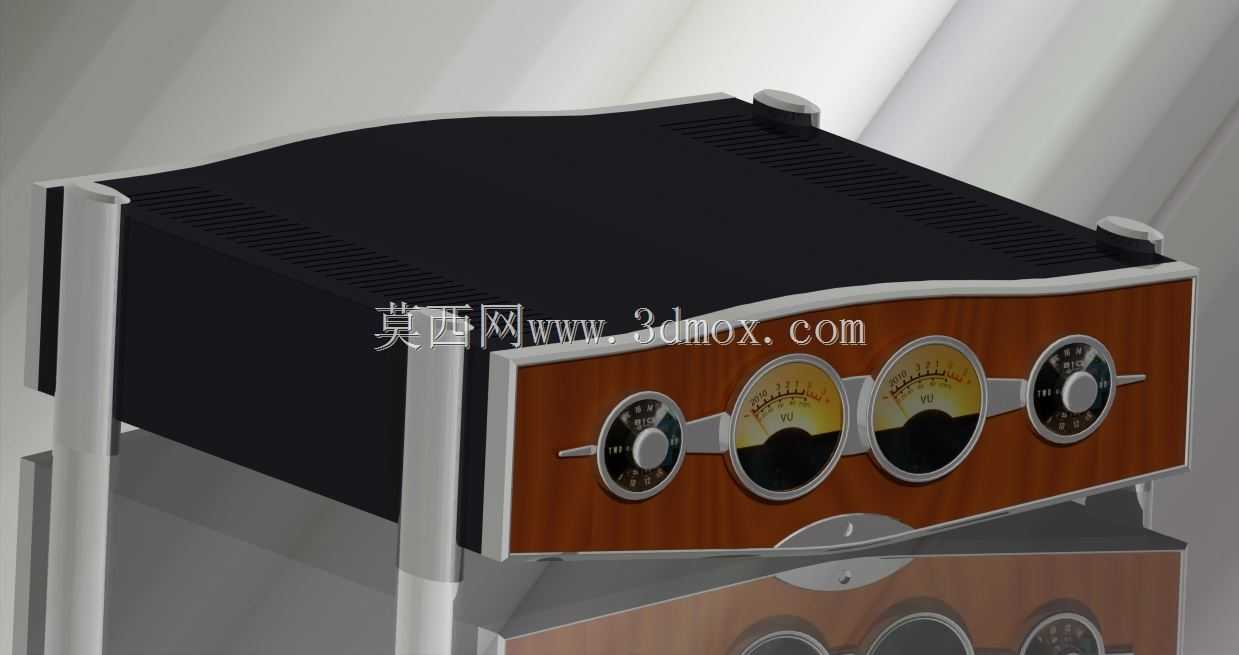

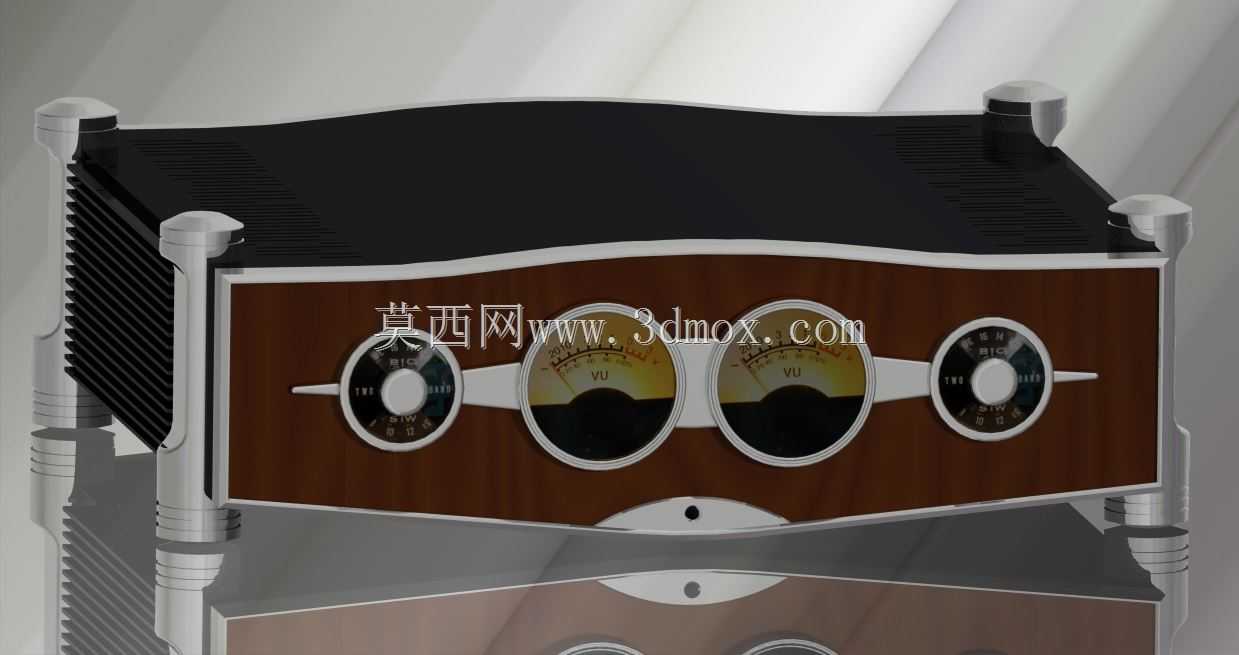

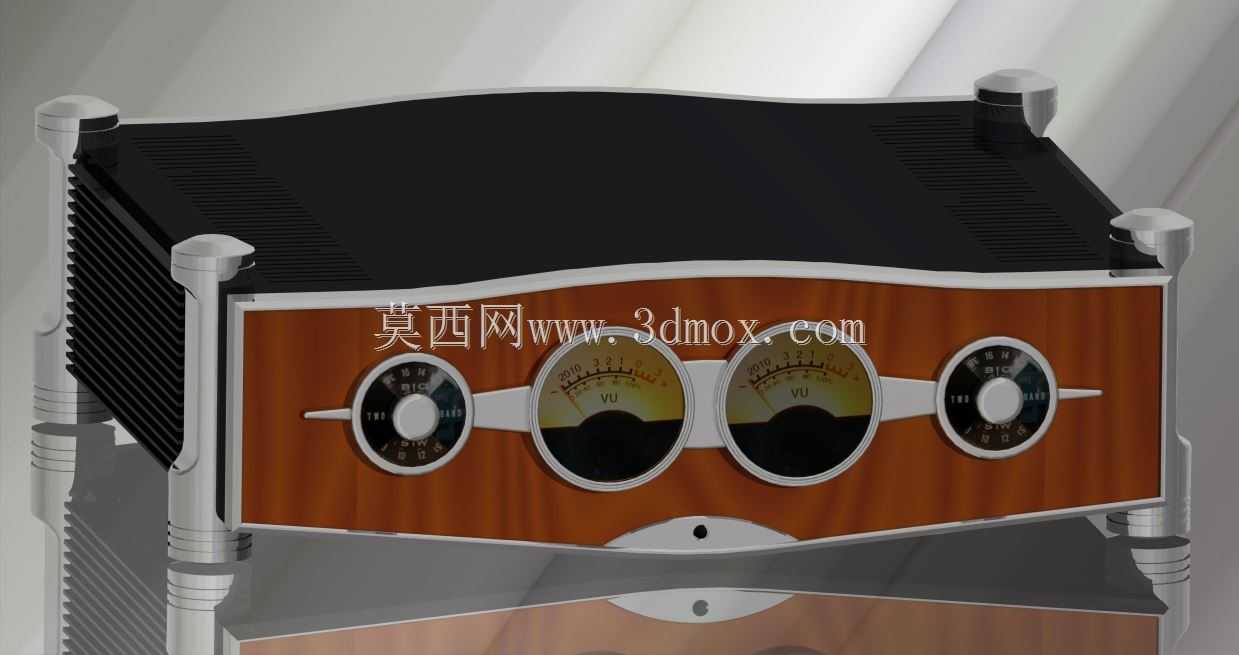

这款音频功率放大器的三维结构设计，首先围绕家用HiFi听音场景的实际使用需求展开，区别于专业舞台功放的大功率粗放设计，其定位是桌面级高端听音系统的核心驱动单元，主要用于驱动书架式或小型落地式高保真音箱，适配家庭影音室、独立听音空间的使用场景，日常使用中可搭配CD机、数字播放器、黑胶唱机等前端音源，完成音频信号的功率放大，驱动扬声器单元还原真实的声音细节。从结构设计思路来看，整机采用了分层式的内部布局思路，底部预留了足够的走线与元器件安装空间，将电源变压器、滤波电容、功率放大板做了物理分区隔离，最大程度减少电源部分对弱信号放大电路的电磁干扰，这也是高保真功放结构设计中核心的考量点，避免电源纹波串入音频通路带来的底噪问题。外壳部分的结构设计兼顾了散热与外观质感，两侧设置的外露式散热鳍片采用铝合金材质，直接与内部功率管的安装基板贴合，无需额外的导热转接件，降低热阻的同时，鳍片的竖向排布也能利用空气自然对流完成散热，在额定输出功率下无需额外配置散热风扇，彻底避免风扇运转带来的机械噪声，契合高保真听音的静音需求。前面板的设计融合了复古美学与操作实用性，中部的两个VU表用于实时显示输出功率电平，搭配两侧的调节旋钮，左侧旋钮负责输入信号源切换，右侧旋钮负责音量调节，旋钮采用金属滚花工艺，转动阻尼均匀，操作时的手感反馈清晰，面板中部的木纹饰面采用嵌入式安装结构，与金属边框做了齐平处理，接缝处的公差控制在0.2mm以内，既保证了外观的精致感，也避免了拼接缝隙积灰的问题。整机的支撑结构采用了四个独立的金属避震脚钉，脚钉与机身底座之间设置了橡胶阻尼垫，能够隔绝桌面传递的振动，避免振动传导至内部电路与接插件，防止出现接触不良或者振动带来的音染问题。从安装边界尺寸来看，整机宽度控制在430mm左右，深度380mm，高度含脚钉为150mm，这个尺寸刚好适配常规的音响机架层板间距，放置时后部预留50mm的空间用于接线与散热，两侧各预留30mm的空间保证散热鳍片的空气流通，前面板突出机架边缘10mm，方便旋钮操作与观察电平表状态。顶部盖板采用了微弧造型的金属板材，并非传统的平面结构，这种曲面设计一方面提升了外观的辨识度，另一方面也提升了盖板的结构刚性，减少薄钢板共振产生的异音，盖板上开设的细密通风孔采用冲压成型，孔位排布避开了内部元器件的正上方，防止异物掉落直接触碰电路板造成短路。后部的接口面板采用下沉式设计，配置了多组RCA输入接口、一组平衡输入接口，以及镀金的音箱接线柱，接线柱间距预留了足够的空间，方便插接香蕉插头或者直接裸线连接，接口旁做了清晰的通道标识，避免用户接线时出现左右声道反接的问题。内部的电路板安装采用了悬浮式固定结构，电路板与安装支架之间设置了减震橡胶柱，能够缓冲运输过程中的冲击，也能减少外部振动对板上精密元器件的影响，电源部分的大容量滤波电容采用卧式固定，搭配固定卡箍，避免大体积电容在振动时出现引脚脱焊的问题。整机的装配逻辑采用模块化设计，前面板组件、两侧散热组件、顶盖、底盖、内部电路模块都可以独立拆卸，后期维护时不需要完全拆解整机，仅需拆卸对应部位的紧固件即可完成元器件更换与检修，紧固件统一采用不锈钢内六角螺丝，规格尽量统一，减少装配与维护时的工具种类需求。
