可调式肢体康复训练脚踏装置结构设计

这款康复训练脚踏装置的核心设计出发点，是针对术后或肢体损伤后存在活动受限的患者，解决常规固定行程康复器材无法适配不同康复阶段、不同损伤程度患者训练需求的痛点。在临床康复场景中，不少膝关节、髋关节术后患者，或是上肢运动功能损伤的患者，早期康复阶段关节活动度受限明显，常规固定曲柄半径的脚踏训练器要么行程过大造成关节牵拉损伤，要么行程过小无法达到有效训练活动度，这款装置通过可调节的踏板回转直径结构，能够根据患者当下的关节活动耐受度，灵活调整踏板的运动轨迹范围，从极小回转半径的被动活动训练，逐步过渡到常规半径的主动力量训练，覆盖从术后早期到康复后期的全阶段训练需求。

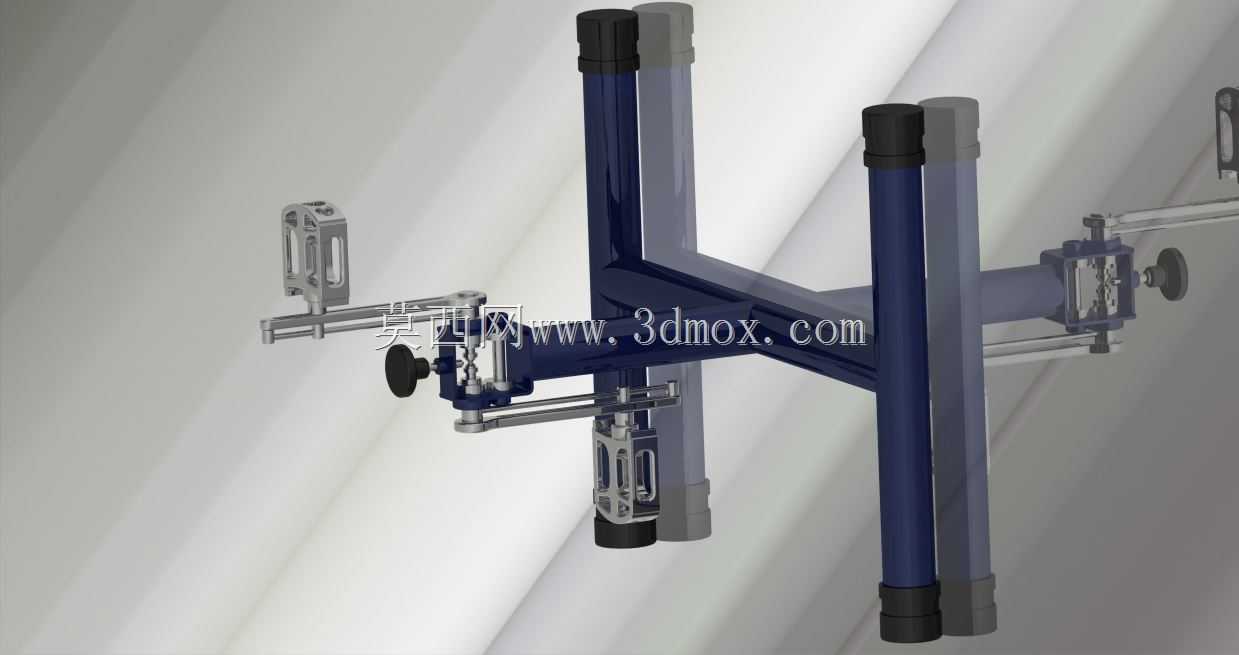

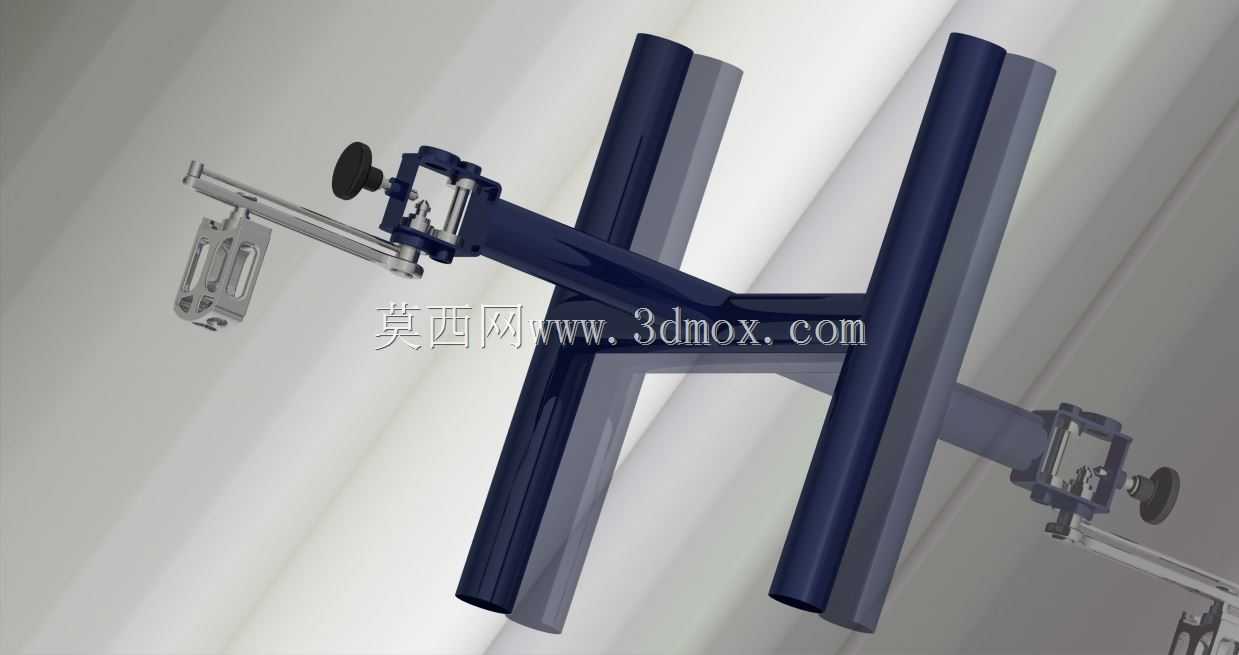

从结构设计逻辑来看，装置采用双立柱支撑的框架结构，主体支撑构件选用高强度金属型材，表面做哑光防锈处理，兼顾结构刚性与使用过程中的耐腐蚀性，适配康复科、社区康复站点、家庭康复等多场景的长期使用需求。支撑立柱的高度预留了多档调节区间，能够适配不同坐高的座椅、轮椅使用，患者无需更换专用座椅，即可在日常坐姿状态下开展训练，降低了康复训练的场景门槛。踏板组件采用防滑包覆设计，表面设置可调节的绑带结构，能够固定患者足部或手部，避免训练过程中肢体滑脱造成二次损伤，对于存在肢体控制能力不足的早期康复患者，绑带的固定作用能够保证肢体始终在预设轨迹内活动。

装置的调节结构采用快锁式设计，无需额外辅助工具即可完成回转直径的调整，临床康复师或患者家属经过简单说明即可独立操作，调整到位后锁止结构具备足够的锁紧力，训练过程中不会出现行程偏移、结构松动的问题。传动部分采用低阻尼的回转连接结构，早期被动训练时，康复师可以轻松带动患者肢体完成圆周活动，不会因为结构阻尼过大造成额外的肢体负担；当患者进入主动训练阶段后，结构的运转顺滑度也能保证训练过程的流畅性，不会出现卡顿、顿挫的问题。

从安装边界尺寸来看，装置整体占地宽度控制在0.6米以内，纵深长度不超过0.8米，底部支撑脚设置有防滑橡胶垫，放置在平整地面上即可使用，无需额外打孔固定，对于家庭使用场景来说，不会占用过多室内空间，移动调整位置也较为便利。装置的整体高度可在0.7米到1.1米区间内调节，适配从儿童到成年不同身高的患者使用，无论是坐在普通餐椅、轮椅还是康复专用座椅上，都能将踏板位置调整到与患者肢体适配的高度，避免训练过程中出现不良姿态造成的关节代偿。

在功能拓展性上，这款装置既可以用于下肢膝关节、髋关节的活动度训练与肌力恢复，也可以调整放置高度后用于上肢肘关节、肩关节的活动训练，同一台设备能够覆盖上下肢的康复训练需求，对于基层康复站点来说，能够降低设备采购成本，提升设备的使用效率。结构设计上充分考虑了使用过程中的安全性，所有构件的连接位置都做了圆角处理，没有外露的尖锐棱角，运动部件的间隙控制在安全范围内，不会出现夹伤肢体的风险，整体结构没有易脱落的小零件，避免使用过程中零件脱落造成的安全隐患。

从实际使用的适配性来看，针对不同损伤类型的患者，比如膝关节置换术后患者需要控制膝关节屈曲角度，通过缩小踏板回转直径，能够将膝关节的最大屈曲角度控制在安全范围内，随着患者康复进度推进，逐步增大回转直径，帮助患者逐步恢复关节活动度；对于脑卒中后存在上肢运动功能障碍的患者，将装置调整到桌面高度，即可用手握住踏板进行上肢圆周训练，帮助恢复上肢的运动控制能力与肌力。整个结构的受力经过优化，主体框架能够承受150kg以内的载荷，满足不同体重患者的使用需求，回转部件的使用寿命经过冗余设计，能够满足高频次的康复训练使用要求，长期使用也不会出现结构变形、运转卡滞的问题。
