可更换式精密钢尖顶针结构设计

在精密加工、工装定位、细小孔位冲裁以及精密检测的场景里，这类可更换钢尖结构的使用频率远超很多常规工装配件。很多一线加工场景里，工装顶针的尖端磨损是高频损耗点，以往整体式顶针一旦尖端崩缺、磨损超差，就需要整根更换，不仅备件成本高，拆装校准的辅助时间也会挤占有效加工工时，而这种可换尖的结构，就是针对这类痛点做的优化设计。

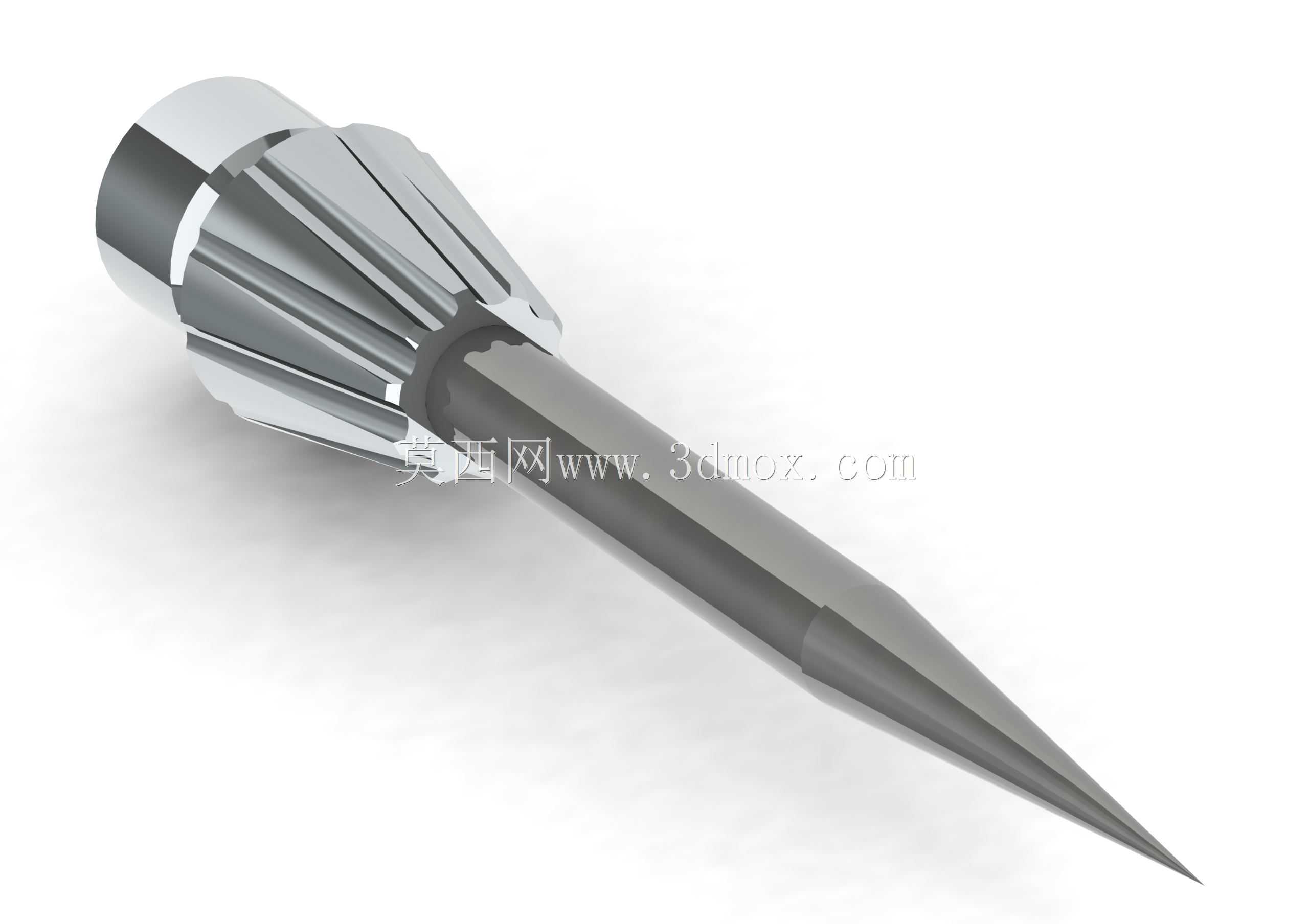

从实际功能来看，该结构分为夹持段和工作尖两部分，尾部的滚花夹持段做了多瓣开槽的锥面结构，既可以适配标准的夹头锁紧机构，也能在手动工装里通过滚花面增加摩擦力，方便徒手微调锁紧力度，不需要额外借助扳手就能完成快速装拆。工作尖部分采用细长锥杆设计，尖端收窄到极小的圆弧半径，在做薄板定位、细小零件顶持、线路板测试点抵接的时候，不会因为尖端过粗造成定位偏移，也不会在薄壁工件表面压出过大的压痕，影响工件外观精度。

设计思路上，首先考虑的是易损件的快速替换逻辑，钢尖和尾部夹持座采用小锥面配合锁紧，不需要额外的紧固件，靠锥面的自锁力就能保证工作过程中钢尖不会松动偏移，更换的时候只需要从尾部轻顶就能把旧钢尖退出，新钢尖插入后靠锁紧力自动定心，不需要重新做同轴度校准，能把换件的辅助时间压缩到十秒以内。其次是受力的合理性，夹持段的锥度和开槽瓣数做了匹配，六瓣开槽的结构能让夹持力均匀分布在钢尖尾部的圆柱面上，不会出现单点受力过大把钢尖夹断的问题，同时滚花的深度控制在0.3mm左右，既保证足够的摩擦力，也不会因为滚花过深造成应力集中，导致夹持段在反复锁紧松开的过程中出现开裂。

外形尺寸与安装边界方面，该结构的最大外径位于尾部夹持段的法兰位置，这个尺寸是和配套的锁紧套做的适配，安装时需要保证锁紧套的内锥面和夹持段外锥面的贴合率不低于80%，否则会出现夹持力不足，钢尖在受力时回缩的问题。钢尖的伸出长度做了固定设计，在锁紧到位后，尖端到法兰端面的距离是固定值，在多工位工装使用时，不需要逐个调整顶针的伸出长度，只要锁紧到位就能保证所有顶针的工作面高度一致，减少工装调试的时间。钢尖部分的锥度采用了两段式设计，靠近夹持座的部分锥度较大，保证杆部的刚性，在受到侧向力的时候不会轻易弯折，靠近尖端的部分锥度收小，既能保证尖端的锋利度，也能在顶持斜面工件的时候，减少锥面和工件的干涉，适配更多异形工件的定位需求。

在实际使用场景里，这类结构除了常规的机械加工定位，还能用在精密线束的端子压接工装里做导线的定位，也能在小型冲压模具里做导正销使用，针对0.5mm以下的细小导正孔，整体式导正销一旦断在孔里维修非常麻烦，这种可换尖的结构只需要更换钢尖部分就能快速恢复生产。另外在精密检测的治具里，这种钢尖可以作为测量点的支撑顶针，尖端的小圆弧能保证和工件测量基准点的接触面积足够小，减少接触误差对测量精度的影响，可更换的设计也能在尖端磨损后快速替换，不需要重新校准整个治具的测量基准。

从结构强度的角度考虑，钢尖部分采用整体硬质合金材质的话，硬度可以达到HRA90以上，针对普通钢材、铝合金、铜材甚至部分硬质塑料的定位顶持，使用寿命是普通高速钢整体顶针的五倍以上，而尾部夹持座可以采用普通中碳钢调质处理，兼顾韧性和成本，两种材质通过锥面配合，既满足了尖端的耐磨需求，也控制了整体的制造成本。在装配的时候，需要注意锥面的清洁度，不能有铁屑、毛刺卡在配合面上，否则会造成钢尖安装后同轴度超差，工作时出现尖端跳动的问题，影响定位精度。日常维护时，只需要定期检查尖端的磨损情况，当尖端圆弧半径超过设计允许值，或者出现崩缺的时候及时更换钢尖即可，夹持座部分只要没有出现锥面磨损、开槽瓣断裂的情况，就可以长期重复使用，大幅降低工装的长期使用成本。
