钢尖道更换点式精密尖头构件

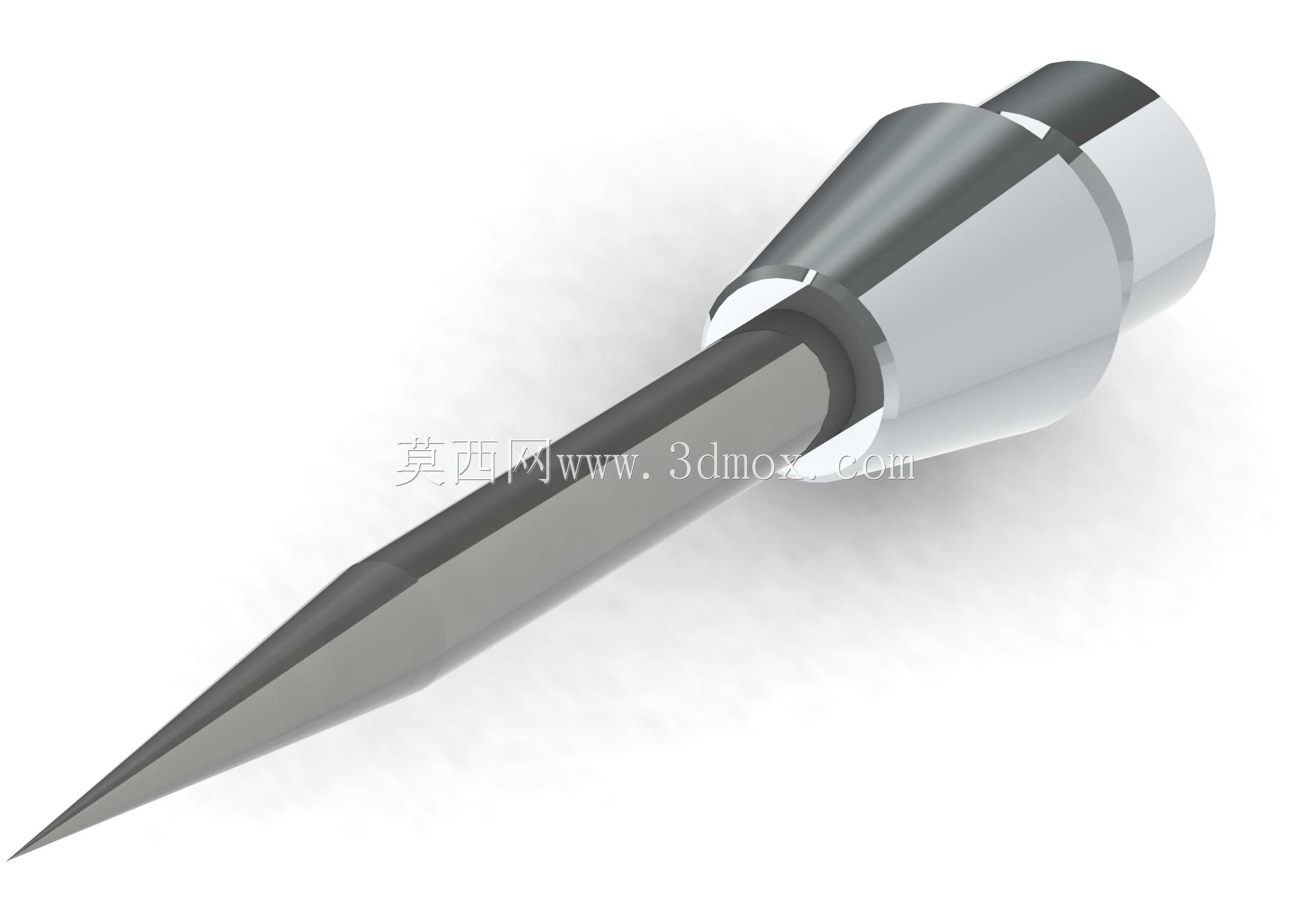

在精密装配、电子元器件返修、细小工件定位这类对操作精度要求极高的作业场景里，这类尖头构件是高频使用的易耗配件，常配套在手持定位工具、精密点胶设备或者微小零件拾取装置的执行端，承担着接触工件、完成精准对位或施力的核心作用。很多一线装配工位的师傅都有体会，这类尖头件属于消耗品，长时间接触硬质工件或者反复对位摩擦后，尖端容易出现磨损、崩缺，一旦尖端精度下降，就会导致对位偏移、施力点不准，直接影响装配良率，因此这类可快速更换的尖头构件，能大幅减少设备停机等待配件更换的时间，不用整体更换整套执行端结构，只需要替换前端磨损的尖头部分即可。从结构设计来看，这个构件采用了分段式的外形设计，后端是直径稍大的圆柱装夹段，表面做了光滑的精加工处理，这部分是用来和设备的装夹结构配合的，装夹段的直径公差控制在极小的范围内，保证装入装夹孔后不会出现径向晃动，装夹段和中段的锥面过渡位置做了圆滑的台阶处理，这个台阶面就是安装定位的轴向基准，装夹时台阶面贴紧装夹孔的端面，就能保证每次更换尖头后，尖端的伸出长度保持一致，不需要每次更换后重新调整尖端的工作位置，能有效减少换件后的校准时间。中段采用了大锥度的过渡结构，从装夹段的大直径平滑收窄到前端杆部的直径，这种锥面设计一方面能提升构件整体的结构刚性，避免细长杆部在受力时出现根部断裂的问题，另一方面锥面的导向作用也能在安装时让尖头更顺畅地插入装夹孔，不会出现卡滞的情况。前端的细长杆部从锥面末端开始，以极小的锥度向尖端收窄，最终形成极细的尖点，这个尖点的圆角半径控制在微米级，能适配间距极小的元器件引脚、直径不足一毫米的细小螺丝定位，或是精密点胶时的极小胶量控制场景。在实际选型使用时，需要重点关注几个安装边界尺寸：首先是后端装夹段的直径，必须和所用设备的装夹内孔直径匹配，间隙过大会导致装夹松动，间隙过小则会出现装拆困难；其次是定位台阶到尖端的总长度，这个尺寸决定了尖头安装后伸出设备端面的长度，如果长度偏差过大，会导致尖端无法到达预设的工作位置，或是伸出过长导致杆部刚性不足出现弯曲；另外前端杆部的直径也需要根据作业场景选择，接触更细小的工件时需要选杆部更细、尖端更锐的型号，而需要承受较大轴向力的场景，则要选杆部直径稍大的型号，避免受力时杆部弯折。从材质应用来看，这类尖头构件一般采用高硬度的合金工具钢制作，整体经过淬火处理，表面硬度能达到较高的数值，保证尖端的耐磨性能，同时杆部芯部保留足够的韧性，避免受到侧向力时直接脆断。在设计建模过程中，需要重点处理几个关键位置的几何公差：装夹段的圆柱度要控制在合理范围内，保证装夹后的同轴度；定位台阶面和装夹段轴线的垂直度要足够，避免安装后尖头出现偏斜；尖端的位置要和装夹段的轴线保持重合，否则旋转使用时会出现尖端摆差，影响对位精度；各个过渡位置的圆角要处理平滑，避免应力集中导致构件在受力时从过渡位置断裂。很多新手在设计这类零件时，容易忽略锥面过渡的角度匹配，要么锥度过大导致杆部和装夹段的衔接处刚性不足，要么锥度过小增加了不必要的材料重量，同时也会让安装时的导向效果变差。另外在实际生产加工中，这类细长尖头零件的磨削加工是难点，因为长径比较大，磨削时容易出现让刀变形，导致尖端的同轴度超差，因此建模时就要提前考虑加工工艺的可行性，合理设置杆部的锥度，在保证尖端足够纤细的前提下，尽量提升杆部的整体刚性，减少加工过程中的变形量。这类构件在实际使用中，除了轴向的压应力之外，偶尔也会承受微小的侧向力，比如对位时轻微的滑动摩擦，因此在结构设计时，根部的过渡圆角不能过小，否则应力集中会大幅提升断裂的风险，同时表面的粗糙度也要控制在较低的水平，避免表面的微小缺陷成为疲劳断裂的起始点。对于设备维护人员来说，这类可更换尖头的设计，大幅降低了配件的更换成本，相比整体式的执行端，单独更换尖头的成本仅为整体更换的几十分之一，而且更换操作不需要复杂的工具，只需要松开装夹结构的锁紧件，拔出磨损的尖头，插入新的尖头再锁紧即可，整个过程只需要十几秒，能最大程度减少工位的停机时间，提升流水线的作业效率。在精密SMT贴片返修、微型轴承装配、钟表零件维修这类场景中，这类尖头构件的精度直接决定了作业的质量，比如在返修0201甚至更小封装的贴片元件时，尖头的尖端直径如果过大，就无法精准挑开元件引脚的焊锡，很容易碰伤周边的细小元件，因此这类尖头的尖端尺寸精度是核心的性能指标，建模时需要对尖端的几何形状做精准的控制，保证成品的尖端尺寸符合设计要求。
