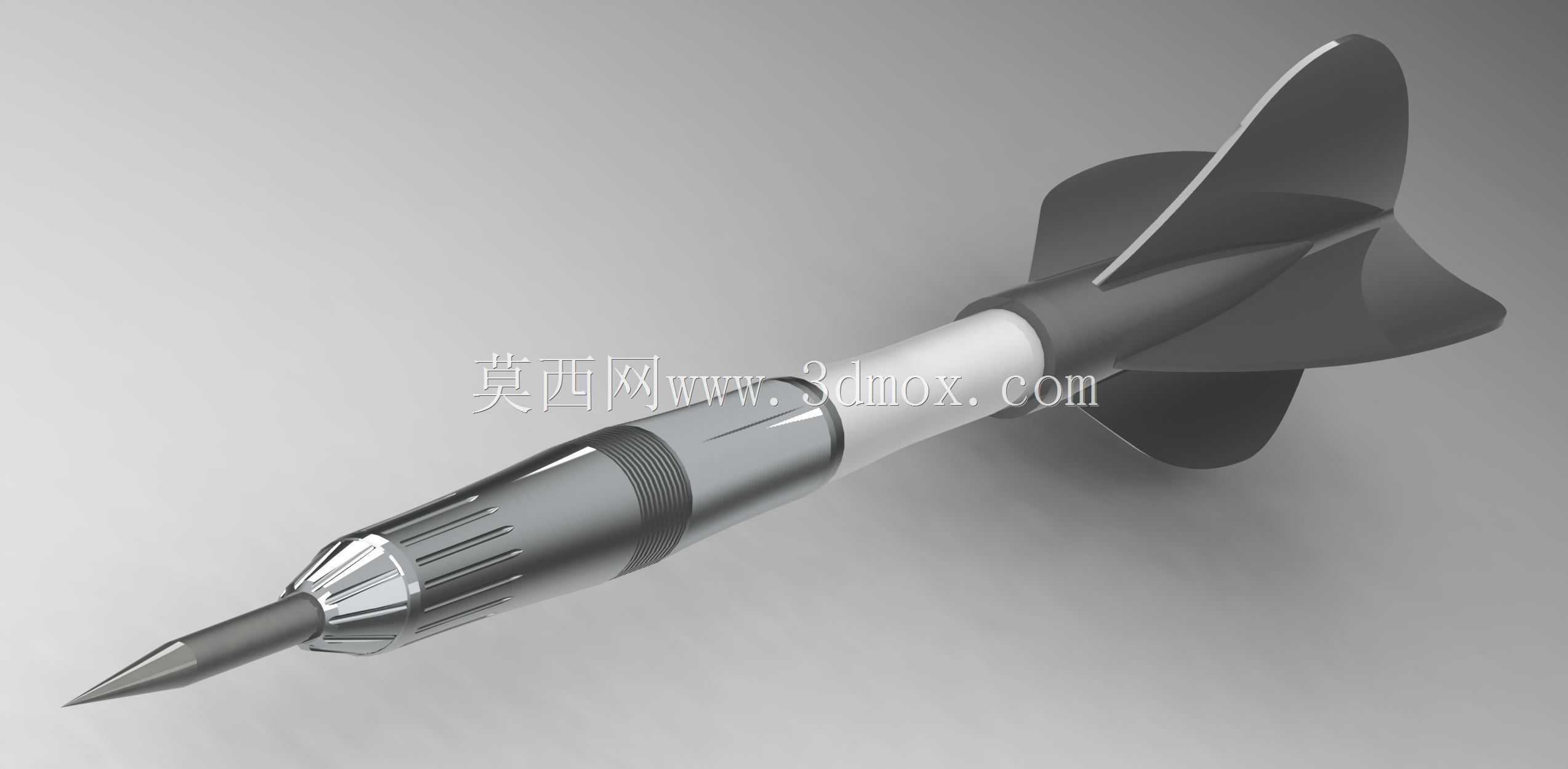

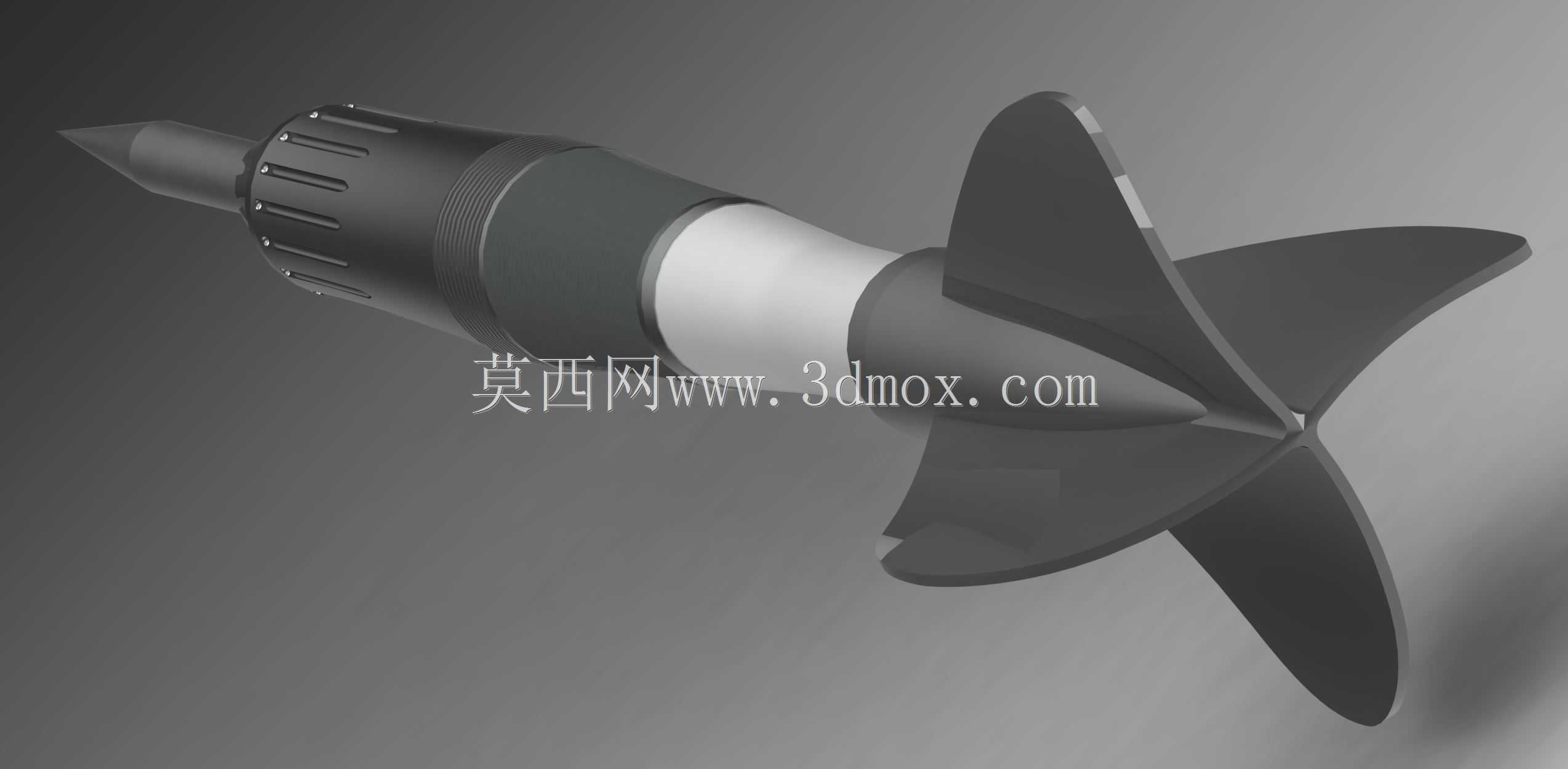

省道钢尖飞镖结构三维设计

这款钢尖飞镖的结构设计，首先要匹配专业飞镖赛事与日常休闲投掷的双重使用场景，镖头采用锥形钢质结构，尖端做了小圆弧过渡处理，既保证投掷时能稳固扎入麻质镖盘纤维层，又避免尖端过于锋利造成意外划伤，日常使用中即便不慎掉落接触硬质地面，也能降低崩尖、卷刃的概率。镖身中段做了多道环状防滑滚花，滚花的齿距控制在0.8mm，深度0.15mm，握持时手指能获得足够的静摩擦力，投掷发力过程中不会出现打滑偏移，同时滚花区域的长度覆盖成年人食指、拇指的常规握持区间，适配不同手型的握持习惯。镖身与镖头的衔接位置做了锥面过渡配合，装配时采用过盈压装结构，无需额外粘接剂就能保证连接强度，长期反复投掷受力也不会出现镖头松动、脱落的问题。镖身的配重做了前置优化，整体重心落在距离镖尖1/3总长度的位置，符合专业飞镖的投掷力学特性，出手后镖体能保持稳定的飞行姿态，减少空中的姿态翻转，提升落点精准度。镖身尾部的衔接段做了光滑圆柱面，用来装配轻质镖杆，镖杆与镖身采用细牙螺纹连接，螺纹规格选用M2.5的细牙螺纹，螺距0.45mm，连接后同轴度误差控制在0.02mm以内，保证尾翼装配后整体的动平衡性能。尾翼采用四片对称式翼面结构，翼面做了后掠角度设计，飞行过程中能提供足够的气动稳定力矩，抵消镖身旋转带来的姿态扰动，翼面的边缘做了圆角处理，避免装配和使用过程中割手，同时翼面厚度控制在0.3mm，兼顾结构韧性与气动效率，日常收纳时轻微挤压也不会出现永久变形。整体装配完成后，飞镖的总长度控制在155mm左右，最大直径处位于镖身防滑段，尺寸为8mm，安装尾翼后最大翼展为36mm，这个尺寸边界既符合专业飞镖赛事的器材规格要求，也适配市面上绝大多数常规镖盘的分区尺寸，投掷时不会因为尺寸过大影响相邻镖的落点。设计过程中针对各部件的装配公差做了分级管控，钢质镖头的硬度控制在HRC45-50，既有足够的硬度保证扎入性能，又有一定韧性避免受冲击断裂；镖身采用金属材质做表面氧化处理，提升握持的耐磨性能，长期使用手指接触也不会出现表层脱落、生锈的问题。镖杆部分预留了足够的长度余量，用户可以根据自身的投掷习惯，通过更换不同长度的镖杆微调整体重心位置，适配不同的投掷发力方式。尾翼的安装槽做了定位卡槽结构，装配时四片尾翼能自动保持90度对称分布，无需手动调整角度就能保证气动对称性，降低装配调试的难度。在实际使用场景中，这款飞镖既可以用于专业飞镖场馆的日常训练，也能满足家庭休闲娱乐的使用需求，各部件采用模块化拆分设计，某一部件出现磨损后可以单独更换，无需整体报废，降低长期使用的成本。结构设计时还考虑了批量生产的工艺可行性，镖头采用冷镦成型后再做精磨加工，镖身采用车削加工一次成型防滑滚花与配合面，无需后续二次装夹，能有效控制加工精度与生产效率，尾翼采用注塑成型工艺，模具设计时做了拔模斜度，保证量产时的成型合格率。
