轻型牵引式小型飞机地面牵引转运车架

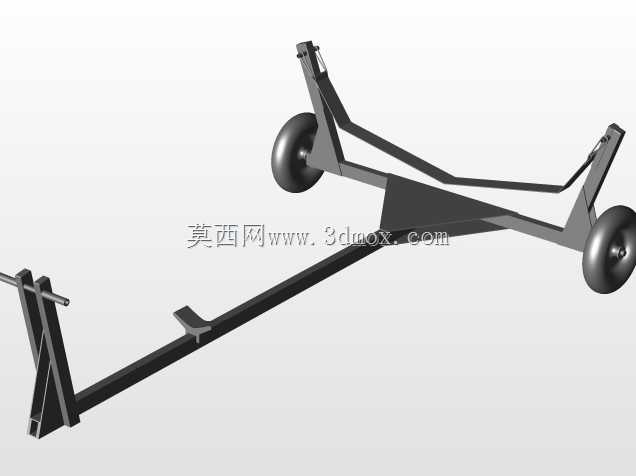

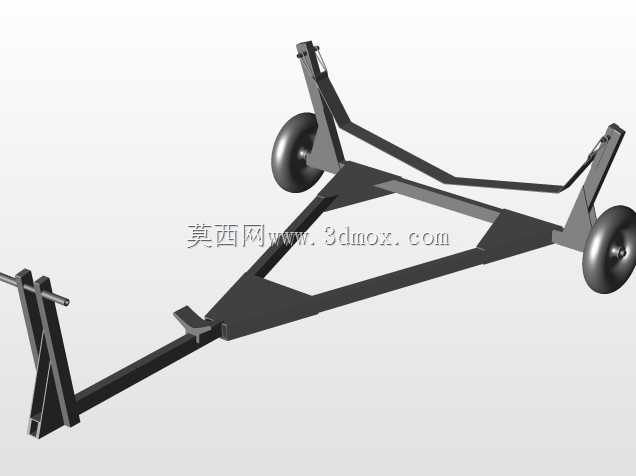

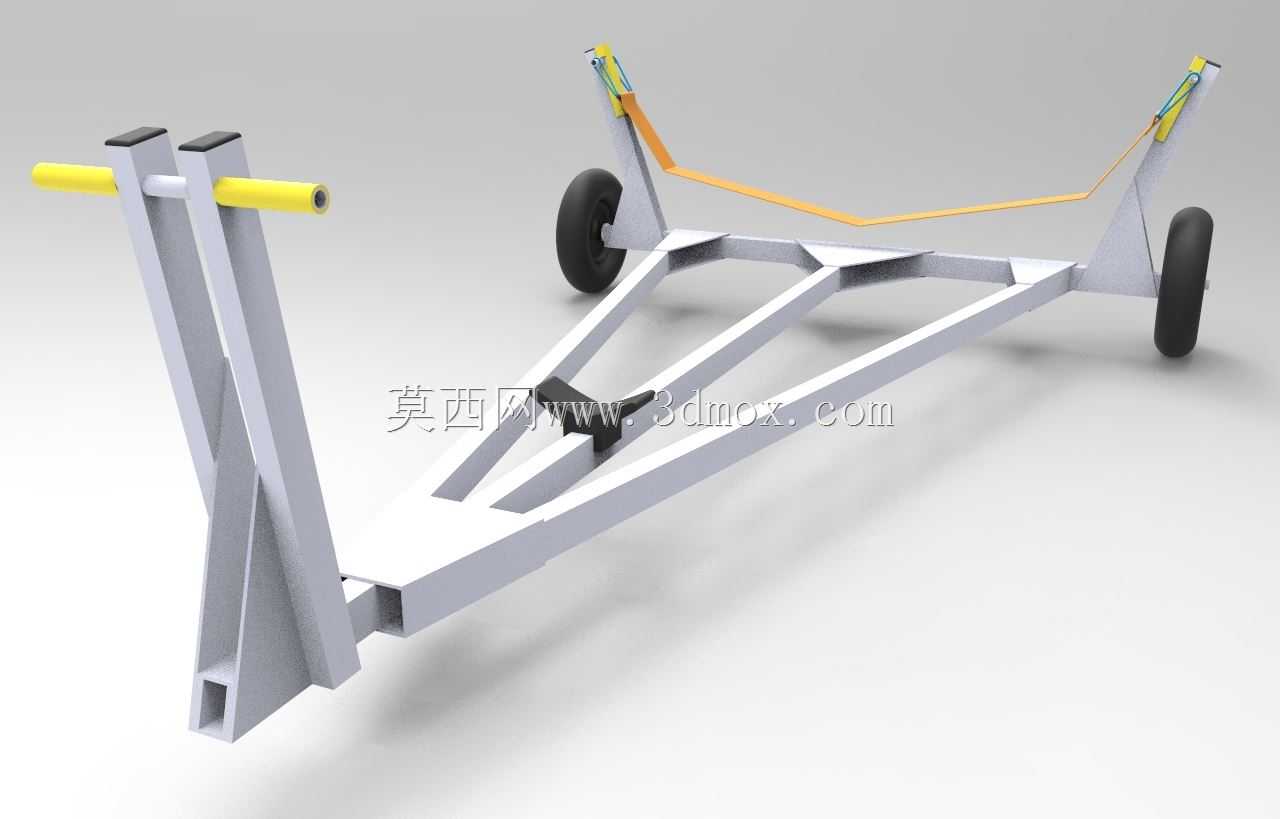

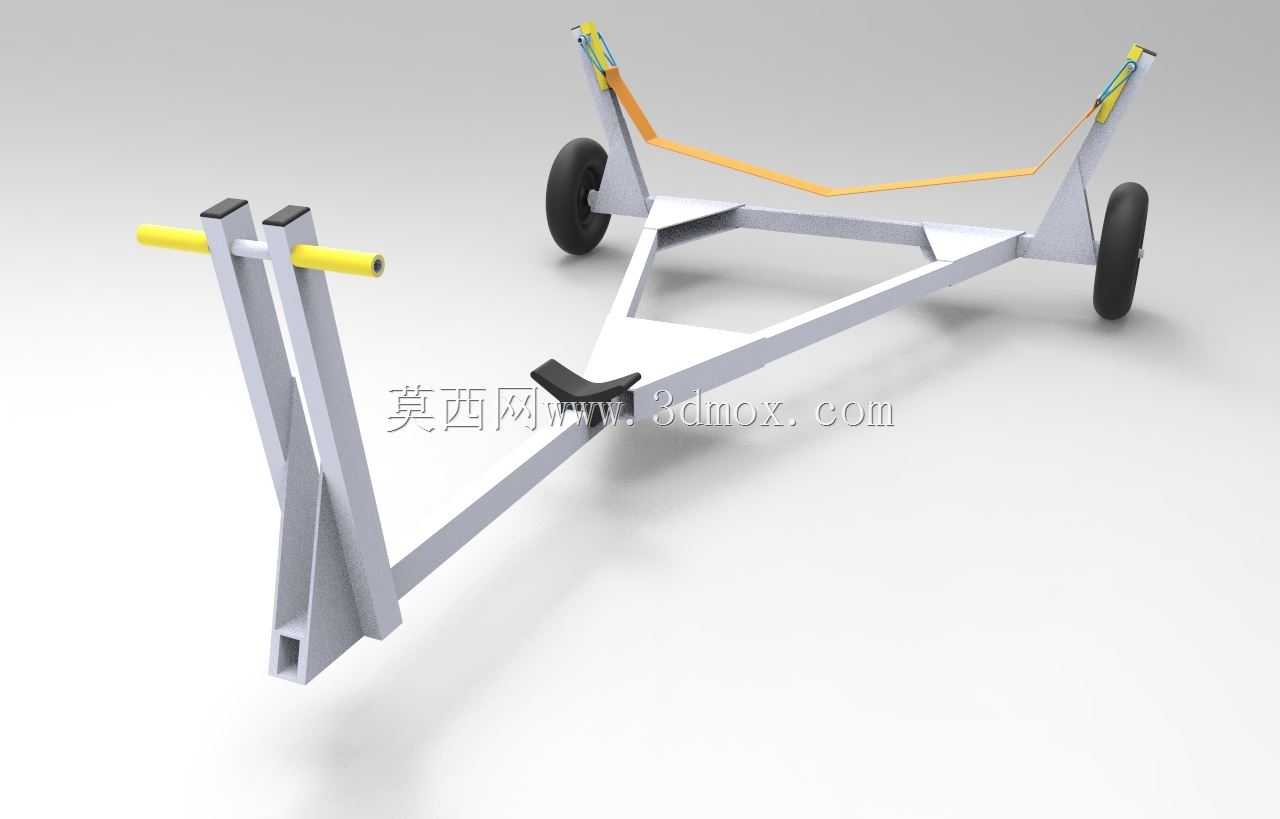

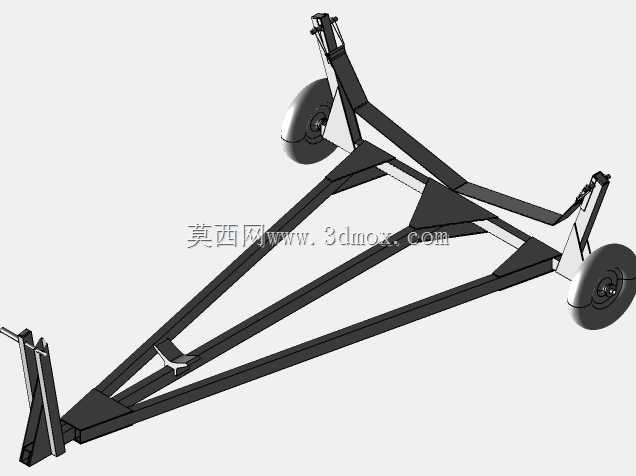

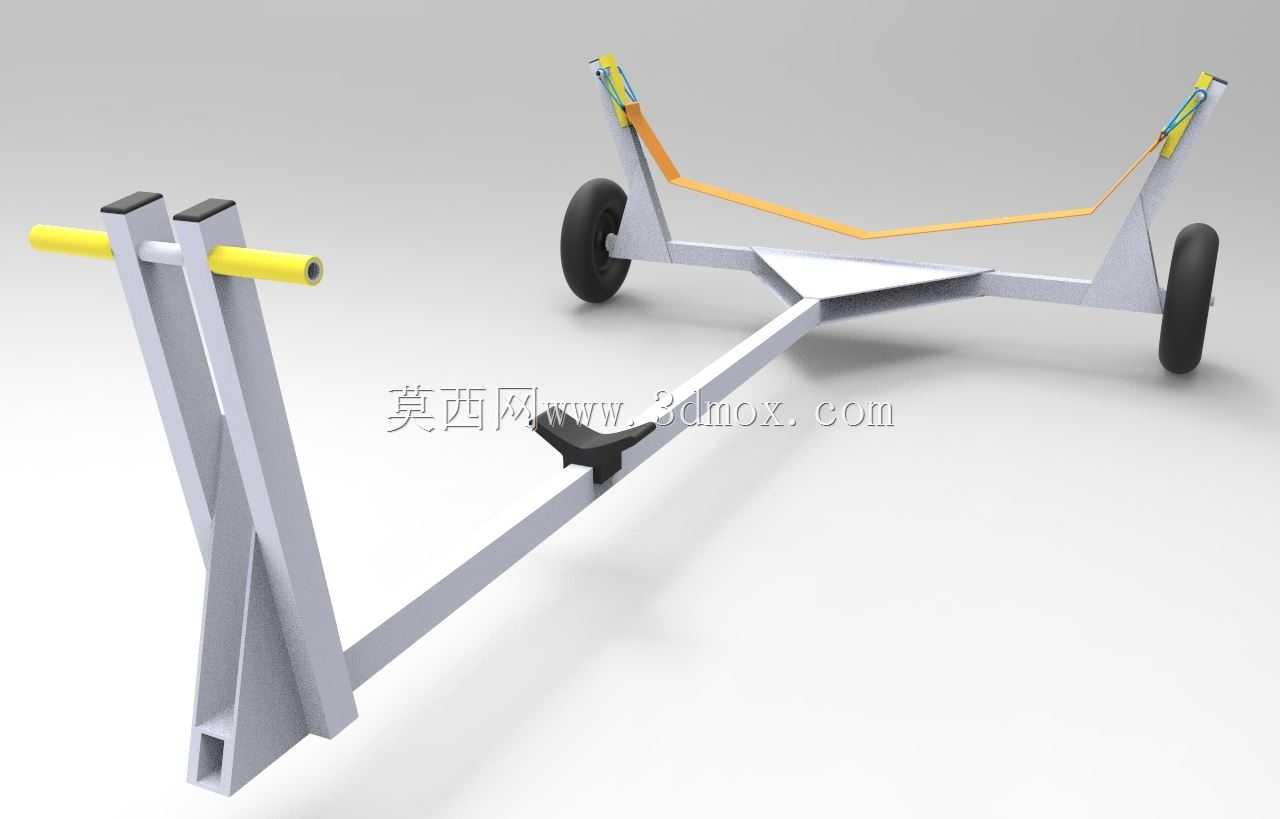

在通航机场的日常地面保障作业中，这类牵引车架是衔接机库与停机位、完成小型通用飞机短距离转运的核心配套工装，主要适配起飞重量在两吨级以内的轻型运动飞机、超轻型飞机的地面移动需求，替代人力推机的低效作业模式，也能避免硬拽飞机起落架造成的结构损伤。从结构设计逻辑来看，整个车架采用空间桁架式焊接结构，主承力梁选用矩形截面型钢拼焊，三角形腹杆的排布完全遵循简支梁受力路径，牵引作业时的纵向拉力、地面颠簸带来的垂向冲击载荷，都能通过桁架节点均匀分散到各根杆件上，不会出现局部应力集中的问题，整体自重控制在较低区间的同时，能满足额定牵引载荷下的强度冗余要求。车架前端设置的双立柱牵引连接端，是和飞机前起落架对接的核心部位，立柱上的黄色防滑握把既可以在对接调整时供操作人员扶持对位，也能在短距离人力移位时作为推扶受力点，立柱下端的方型接口可根据不同机型的起落架牵引销尺寸，快速更换适配的连接销套，不用改动主体结构就能覆盖多款轻型飞机的牵引接口尺寸。车架尾部两侧的轮组采用实心橡胶轮搭配短轴悬臂安装结构，轮距设置经过反复校核，既保证牵引转向时的侧向稳定性，不会因转弯半径过小出现侧翻，也能适配通航机场常见的硬化道面、机库环氧地坪的通行要求，不会对地面造成压痕损伤。车架上沿设置的橙色弹性拉索，是飞机起落架绑定的辅助固定结构，牵引作业时将拉索挂接在起落架的预设挂点上，能抵消起步、制动时的纵向窜动，避免牵引过程中飞机和车架出现脱开的风险。从安装边界来看，车架整体长度适配轻型飞机前起落架到牵引作业点的安全距离，不会在牵引时碰触飞机机头下部的航电设备、空速管等敏感部件，车架的整体高度控制在起落架牵引点的水平对接区间，对接时不需要额外垫高或者调整飞机姿态，单人即可完成对位、插销、绑定的全套操作流程。日常作业中，这类车架除了完成机库到停机位的转场牵引，还能在飞机定检作业时作为起落架的临时支撑工装，配合机库地面的系留装置完成飞机的地面固定，不需要额外配置专用的起落架固定架。结构设计时特意规避了复杂的液压、电控部件，全机械结构的设计几乎不需要日常维护，只要定期检查轮组转动顺滑度、焊缝是否出现开裂、连接销是否有磨损变形，就能满足长期户外作业的使用要求，非常适合通航机场、飞行俱乐部这类地勤保障人员配置有限的使用场景。车架的主纵梁上预留了多个通用安装孔位，后续如果需要加装牵引拉力计、夜间作业警示灯、工具收纳盒等附属配件，不需要在主体结构上重新钻孔焊接，直接利用预留孔位就能完成加装，拓展性完全能覆盖不同使用场景的个性化需求。
