隐身构型无人飞行器外壳结构设计

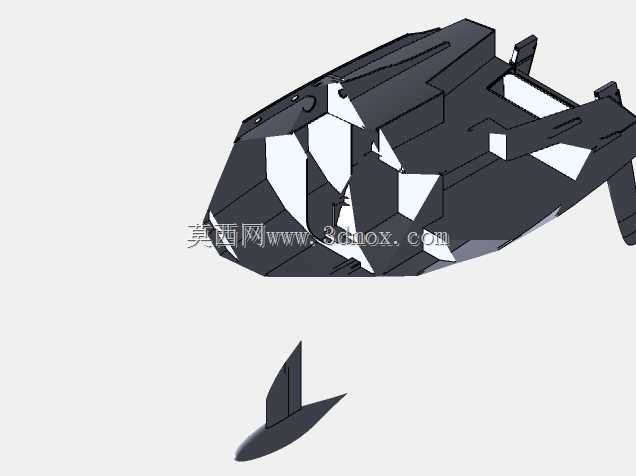

该结构件为小型无人飞行器的主体外壳蒙皮组件，整体采用低可探测性的多面体折面构型设计，所有外露棱边均做平行对齐处理，可将入射雷达波集中反射到非威胁方向，降低雷达散射截面积，适配低空侦察、隐蔽抵近作业类无人飞行器的使用需求。从实际应用场景来看，这类壳体结构多用于执行前沿环境探查、目标区域测绘、特殊工况巡检的小型无人飞行平台，外壳作为整机的承载与防护基体，既要为内部的飞控模块、动力组件、传感单元提供安装定位基准，也要在飞行过程中抵御气流冲击、空中浮尘碰撞，同时兼顾气动减阻与电磁信号控制的双重要求。

设计过程中首先围绕整机的重心配平需求划定了壳体的整体边界，主体舱段采用上宽下窄的棱台过渡构型，顶部预留的平整区域可适配不同规格的任务载荷安装座，侧部的折面夹角经过反复迭代调整，在保证内部有效容积的前提下，将气流分离点控制在设计预期范围内，避免飞行过程中出现不必要的紊流影响姿态稳定性。壳体尾部预留的尾翼安装接口采用嵌入式定位槽设计，安装时可直接将垂直尾翼与水平安定面的连接榫头插入槽位，配合结构胶粘接即可完成固定，无需额外加装外露的紧固件，既减少了突出结构带来的气动阻力，也避免了金属紧固件形成的强雷达反射源。

从安装边界来看，壳体主体的内部空腔按照功能划分成三个独立区域，前部为传感设备舱，预留的安装面可适配可见光摄像模块、红外探测单元的固定孔位，中部为动力与能源舱，可容纳电池组、电调组件的安装支架，后部为飞控与导航舱，周边设计有走线槽位，可将各模块的连接线规整收纳在槽内，避免飞行过程中线缆晃动干扰传感元件精度。壳体表面的所有拼接缝均采用锯齿形对接设计，缝隙走向与机身主棱边保持平行，进一步控制缝隙带来的电磁散射增量，同时接缝处设计有阶梯式止口，可提升拼接位置的结构刚度，减少高速飞行时的蒙皮鼓动现象。

结构细节上，壳体前部的下倾折面可在飞行时为前视传感设备提供无遮挡的视场角，侧部的内倾面可有效降低侧向的雷达反射强度，顶部的检修口采用快拆式盖板设计，盖板与主体壳体的折面完全共形，拆卸时无需拆解整机其他结构即可完成内部模块的更换与调试。壳体的壁厚按照受力分布做差异化设计，主承力棱边位置壁厚适当增加，非承力的蒙皮区域在保证结构强度的前提下做减薄处理，可有效降低整机结构重量，提升有效载荷占比与续航表现。在气动适配性上，所有折面的交接位置均做小半径圆角过渡，避免尖锐棱角带来的应力集中问题，同时也能减少棱角处的气流分离，降低飞行过程中的气动噪声，提升低空飞行时的隐蔽性。

这类壳体结构在实际加工中可采用复合材料一体成型工艺，多面体的折面设计可降低模具的脱模难度，成型后无需做大量的曲面修形工作即可达到设计精度要求，相比传统的曲面流线型壳体，生产装配的复杂度更低，更适合小批量的定制化生产场景。壳体上预留的各类传感器开口均做了共形处理，安装对应传感组件后可保证外表面的连续性，不会破坏整体的隐身构型与气动外形，在不同任务场景下，只需更换对应开口位置的功能模块盖板，即可快速切换任务载荷，提升平台的场景适配能力。
