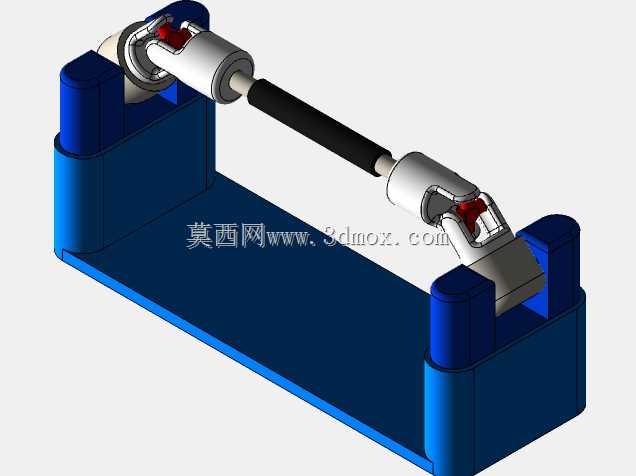

在跨距传动、存在安装同轴度偏差或是传动端需要伴随相对位移的工况里,普通刚性联轴器完全无法适配使用需求,这类场景下带双万向节结构的传动轴是解决扭矩传递问题的常用方案。这套传动轴结构两端配置十字轴式万向节,中间通过刚性杆身连接,能够在两端安装轴线存在夹角、或是传动过程中两端安装位置出现动态偏移的状态下,稳定完成旋转运动与扭矩的传递,不会因为轴线不对中出现卡滞、附加载荷激增的问题。
从实际应用场景来看,这类结构的覆盖范围极广,在乘用车辆的底盘传动系统里,它可以连接变速箱输出端与驱动桥输入端,抵消车辆行驶过程中悬架跳动带来的轴端位置变化与角度偏移,保证动力持续稳定输出;在工业生产设备的传动链路中,它可以用来连接排布位置存在偏差的电机输出轴与工作机输入轴,降低安装过程中对同轴度的严苛要求,减少装配调试的工作量,同时也能在设备运行产生振动位移时,避免传动部件承受额外的弯折载荷,延长核心传动件的使用寿命。

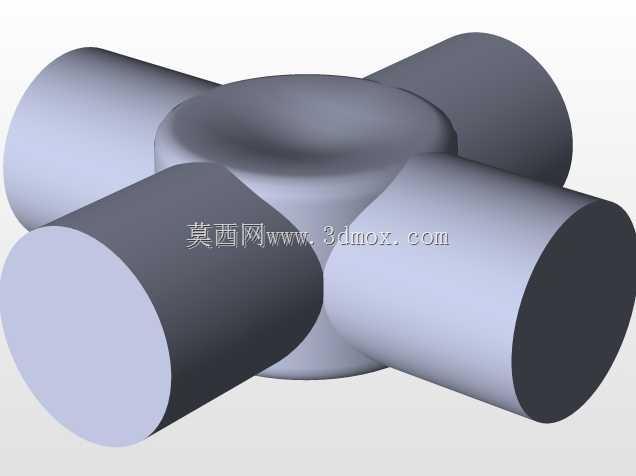

设计这套结构时,首先要明确两端万向节的相位匹配关系,双万向节布置时需要保证两端万向节的叉形接头处于同一相位,同时尽量让两端轴段的偏转角度保持一致,这样才能保证输出端与输入端的转速瞬时相等,避免单万向节本身存在的不等速传动问题带来的转速波动、附加动载荷,减少传动过程中的振动与冲击。十字轴的轴颈直径、滚针轴承的排布需要根据目标传递扭矩的大小做匹配计算,保证在额定载荷下轴颈不会出现压溃、滚针不会出现点蚀失效,同时要预留足够的润滑空间,保证长期运行时摩擦副能得到充分润滑,降低磨损速率。

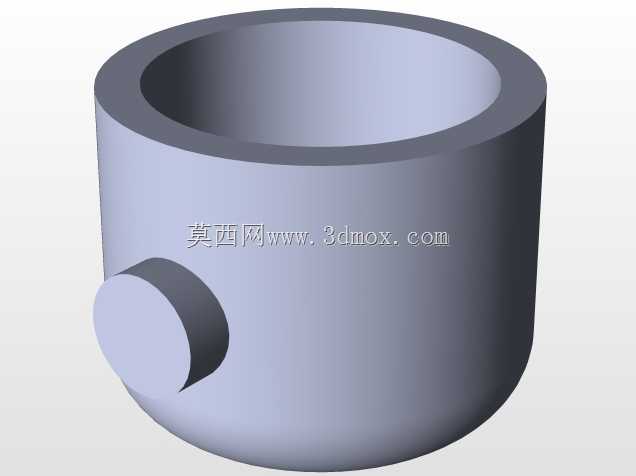

中间连接轴的杆身直径需要根据传动的临界转速做核算,避免杆身长径比过大导致工作转速接近临界转速引发共振,杆身两端与万向节叉的连接采用过盈配合加止动销的固定方式,保证大扭矩传递时不会出现相对转动松脱。两端的连接接口采用标准的轴伸配合结构,可以适配不同规格的安装座,安装时需要注意两端安装座的轴承支撑位同轴度偏差不能超过万向节允许的最大摆角范围,通常这类小型万向节的单节最大允许摆角在35度以内,实际使用时建议工作摆角控制在15度以内,能大幅提升结构的使用寿命,降低运行噪声。

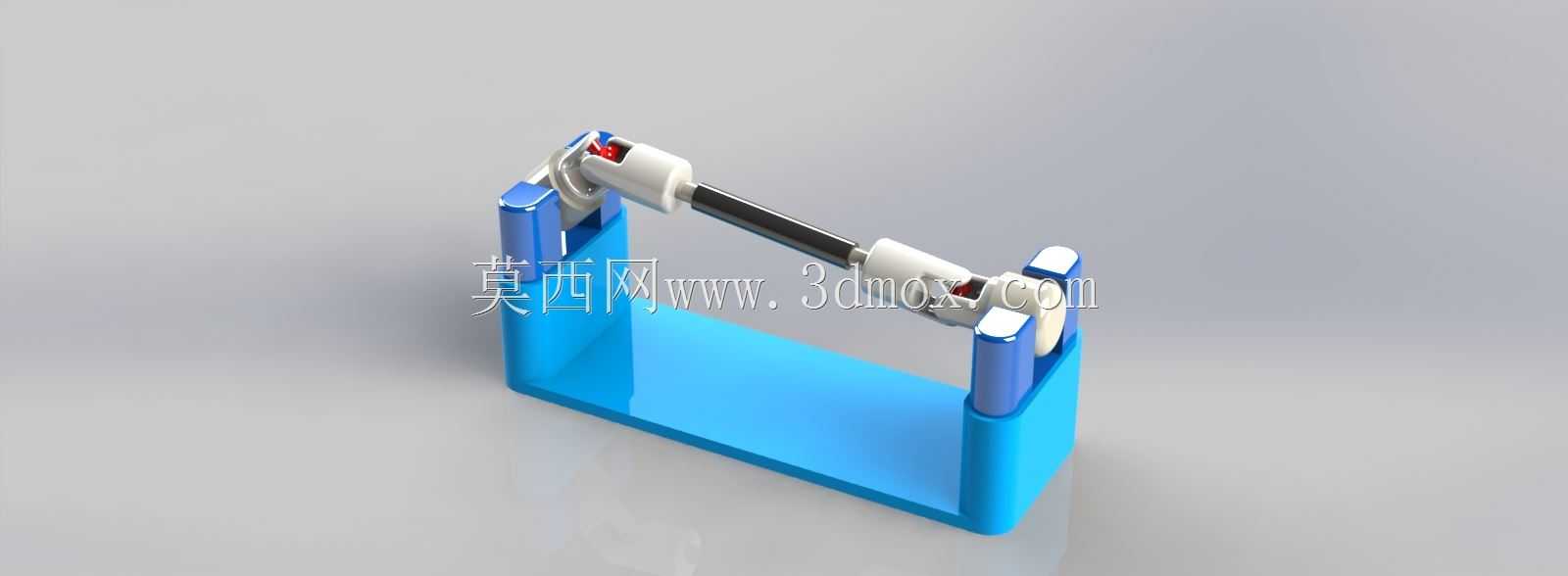

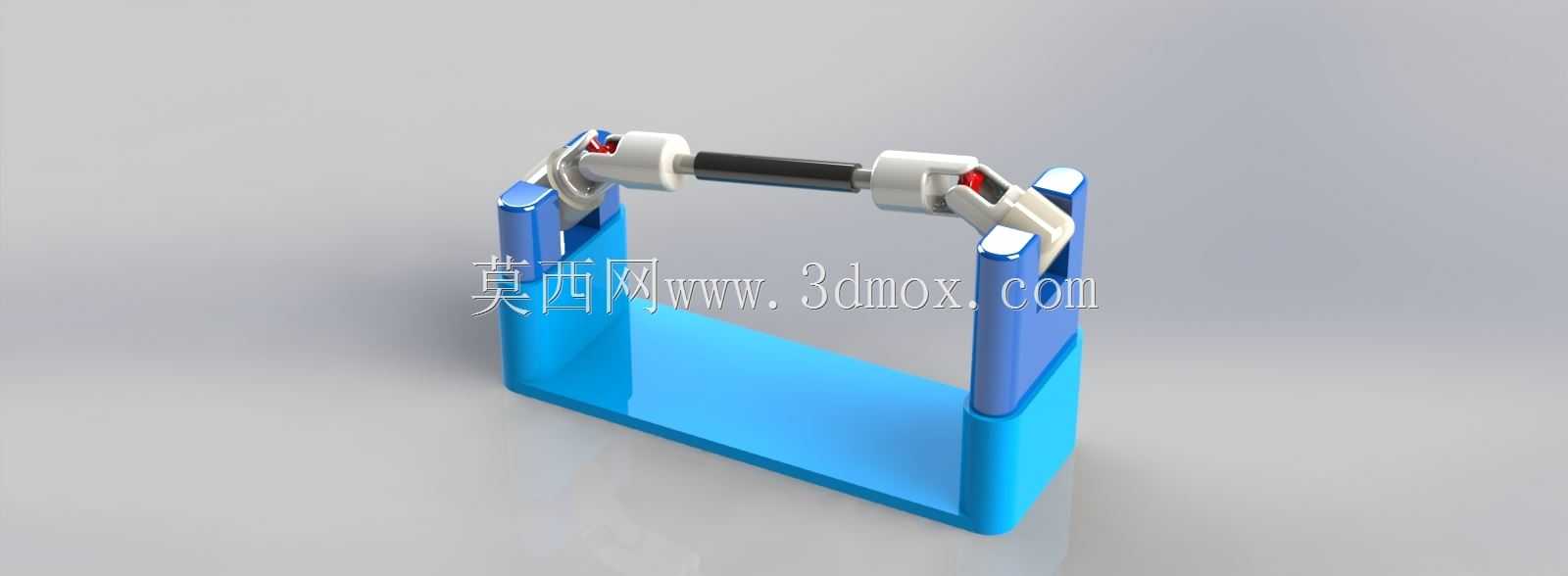

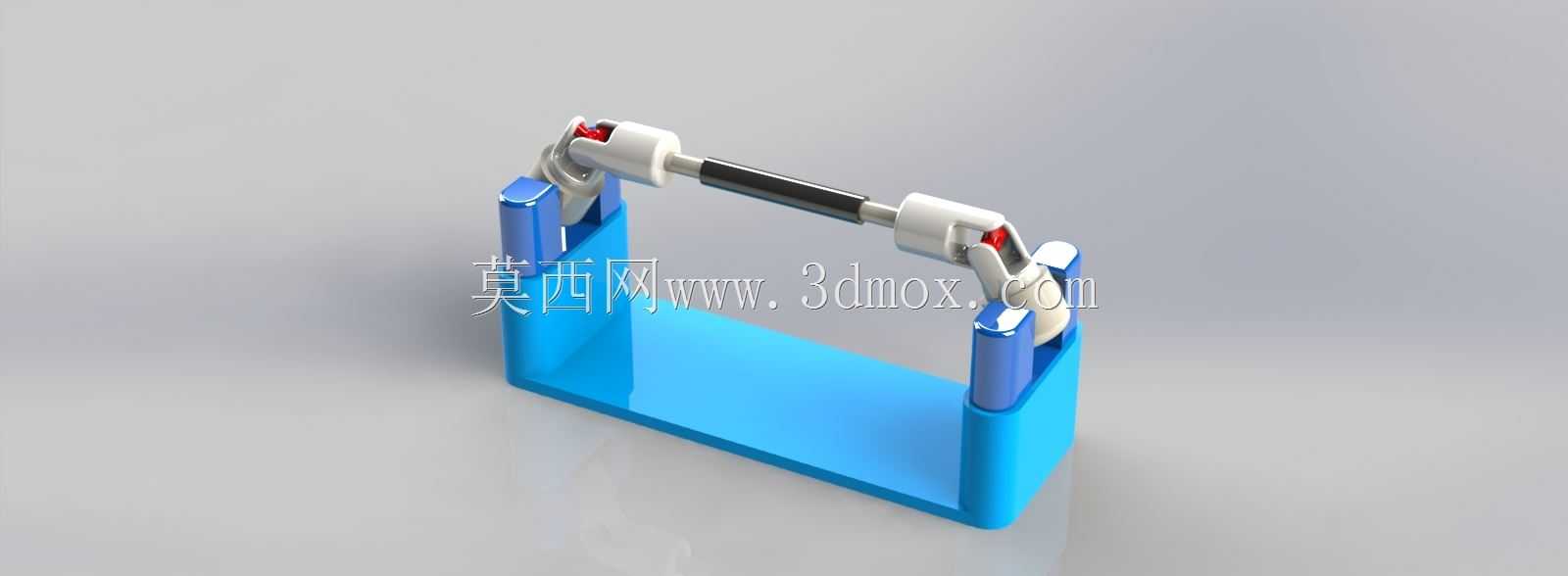

整个支撑座采用U型一体式结构,两端的支撑立柱上预留轴承安装位,用来固定传动轴两端的铰接点,底座的平面度需要控制在合理范围内,保证安装后立柱的垂直度不会出现偏差,避免万向节在转动过程中出现附加的侧向载荷。支撑座的边角做了圆弧过渡处理,避免应力集中,同时也能减少安装调试过程中尖锐边角带来的磕碰风险。在实际选型应用时,需要根据实际工况的最大传递扭矩、最高工作转速、两端轴的最大偏移角度与偏移量来确认结构参数,不能直接照搬通用尺寸,否则容易出现扭矩不足导致的部件断裂,或是转速不匹配引发的共振问题。日常维护时需要定期检查万向节十字轴的磨损量,当十字轴轴颈与轴承的配合间隙超过允许值时,需要及时更换部件,避免间隙过大导致传动冲击加剧,影响整条传动链路的运行稳定性。
