勒洛十二面体等宽曲面结构设计

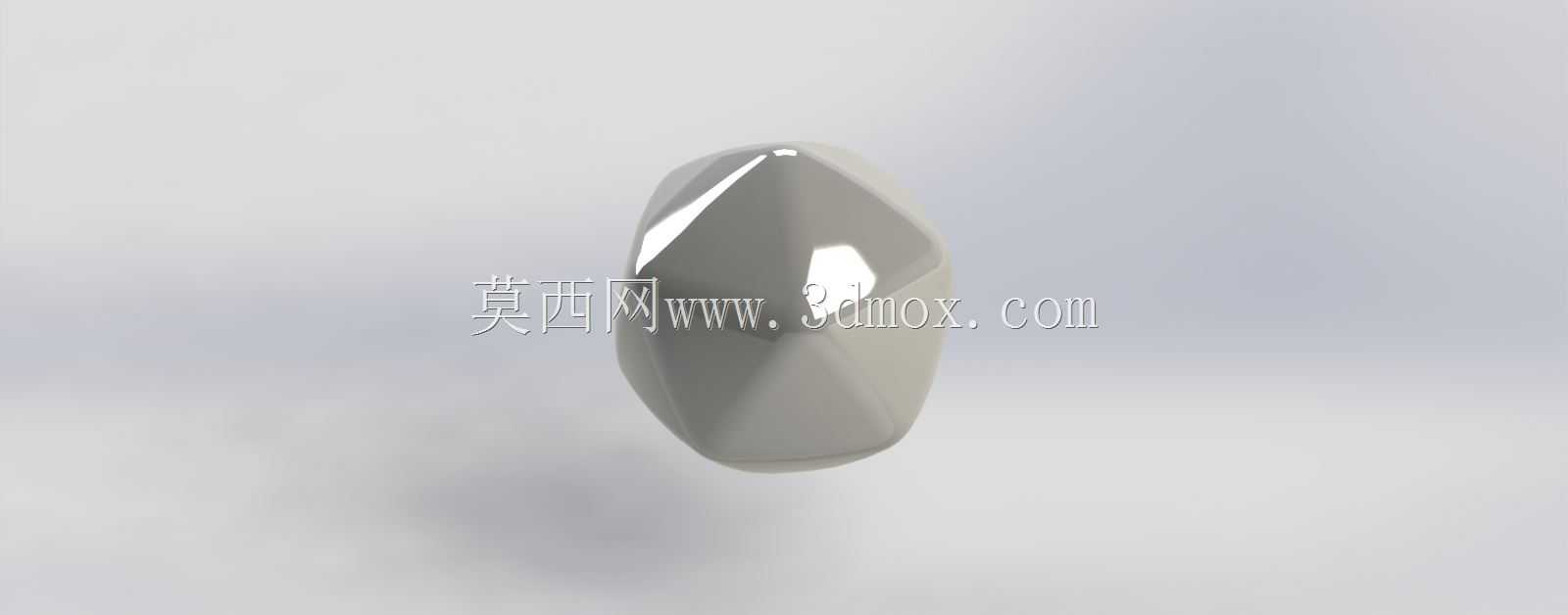

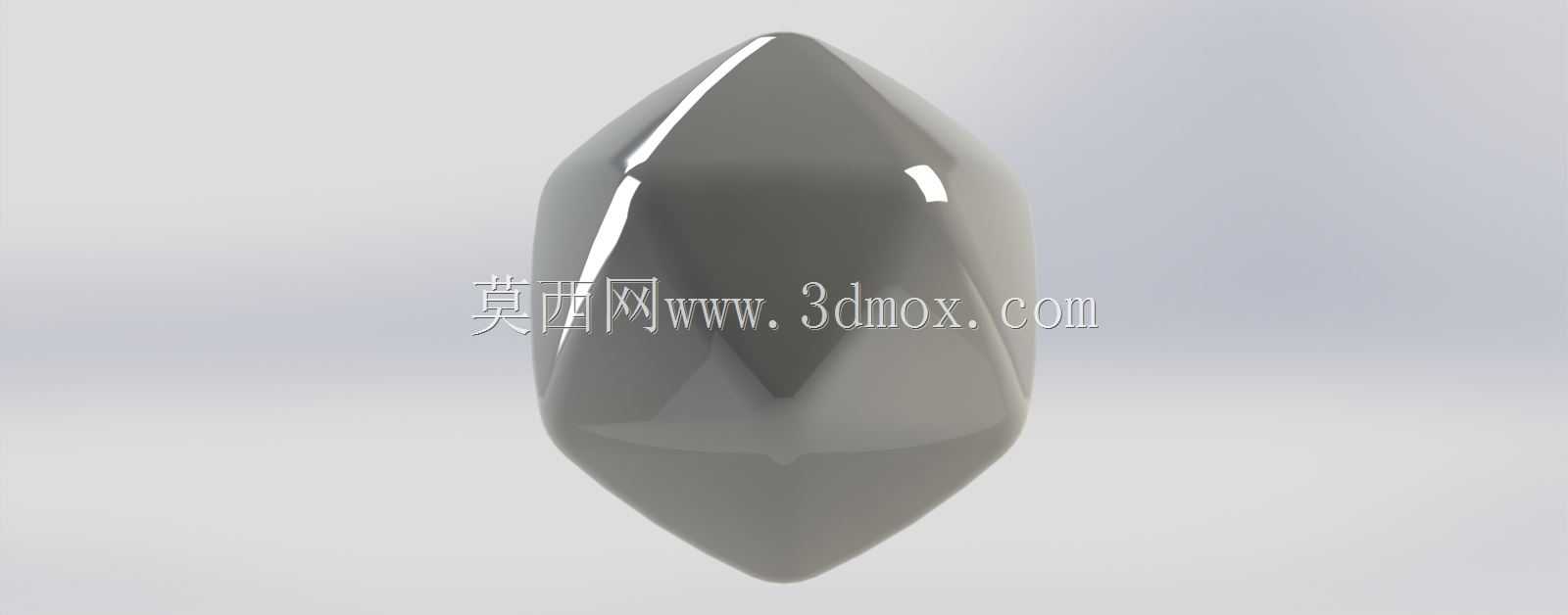

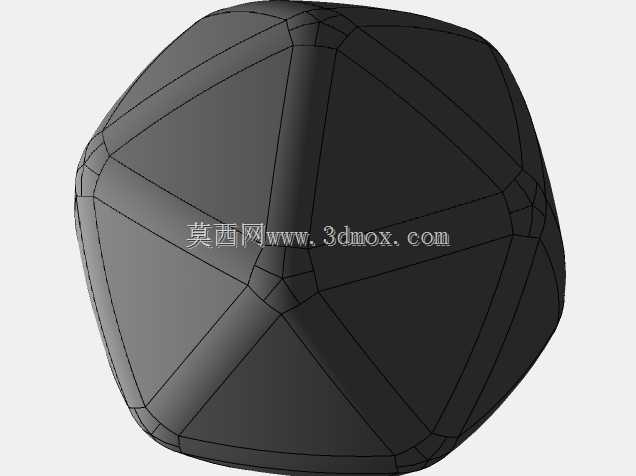

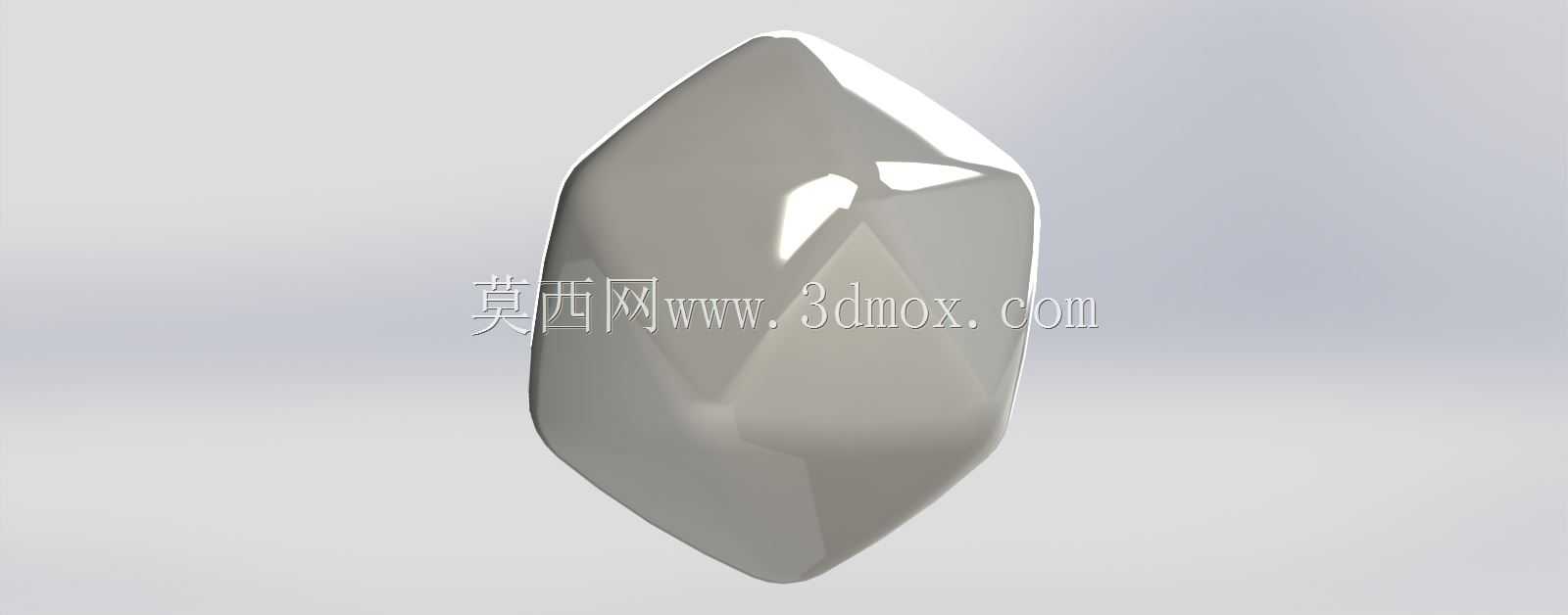

在机械结构设计领域，等宽曲面构件的应用场景覆盖多个细分方向，从精密传动的定宽凸轮机构，到特殊工况下的无偏载滚动支撑件，再到异形流体通道的扰流单元，这类具备恒定宽度特性的几何结构，往往能解决常规圆形、正多面体构件无法适配的工程问题。勒洛十二面体作为三维空间内的典型等宽实体，其设计逻辑完全区别于常规正十二面体的平面拼接结构，核心构型逻辑是以正十二面体的二十个顶点为球心，选取恰好能覆盖其余所有顶点的半径作球面，所有球面的相交包络面最终构成完整的实体轮廓。

从实际功能特性来看，这类等宽实体最核心的优势在于，无论以任意角度放置在两个平行约束平面之间，两个平面的间距始终保持恒定，不会出现常规异形多面体滚动或转动时的中心高度波动问题。在精密送料机构的设计中，这类构件可以作为定宽滚动块使用，替代传统的圆柱滚子，适配非圆形轨迹的输送通道，保证送料过程中支撑面的压力始终均匀，不会出现局部卡滞或载荷突变的情况。在流体控制领域，经过表面精度处理的勒洛十二面体可以作为特殊阀芯使用，在多通阀的流道切换过程中，依靠恒定的轮廓宽度保证各通路口的密封面配合间隙一致，避免常规异形阀芯转动时出现的密封偏磨问题。

设计这类曲面实体时，首先需要确定基础正十二面体的顶点坐标基准，所有球面的半径取值需要严格匹配顶点间距，一旦半径出现偏差，最终包络出来的实体就会丢失等宽特性，实际应用中会出现运动卡滞、支撑间隙不均的问题。建模过程中需要逐一校验每个球面与相邻球面的交线位置，确保所有曲面拼接处的曲率连续，避免出现尖锐棱边——如果是用作滚动支撑构件，尖锐棱边会造成接触应力集中，大幅缩短构件的使用寿命；如果是用作流体扰流元件，棱边处会产生不必要的涡流，提升流道的阻力损失。

从安装边界的角度考量，这类构件的外包络尺寸等于初始设定的球面直径，在配套结构设计时，约束腔的内壁间距需要严格匹配实体的等宽尺寸，单边预留的配合间隙需要根据应用场景调整：用作传动构件时，间隙控制在0.02-0.05mm之间，既保证转动灵活性，又避免出现过大的回程误差；用作滚动支撑时，间隙可以适当放大到0.1mm以内，预留热胀冷缩的变形空间，避免工况温度变化时出现抱死问题。需要注意的是，这类曲面结构的加工不能采用常规多面体的铣削工艺，需要依托多轴联动加工中心配合曲面成型刀路，或者采用3D打印的一体成型工艺，才能保证所有曲面的轮廓度符合设计要求，加工完成后需要采用三坐标测量仪对多个角度的宽度值进行检测，确保任意方向的尺寸偏差在公差允许范围内。

区别于二维的勒洛三角形结构，三维的勒洛十二面体具备空间内全方向的等宽特性，在一些需要空间定宽运动的特殊机构中，比如多自由度的柔性定位平台、异形孔的镗削导向头，这类结构能发挥不可替代的作用。在柔性夹具的设计中，采用勒洛十二面体作为自适应支撑块，能够在夹紧不规则曲面工件时，自动调整接触角度，同时保证支撑块的总支撑高度恒定，不会出现夹紧过程中工件移位的问题。在一些特殊的减振结构中，将这类实体填充在阻尼腔内，依靠全方向等宽的特性，能够在任意振动方向上提供稳定的阻尼支撑，避免常规球形填充体在特定方向出现支撑刚度突变的问题。
