C型材配套弹簧螺母紧固连接件

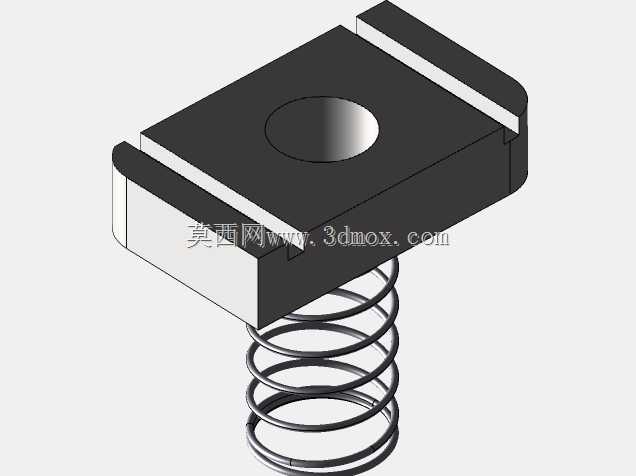

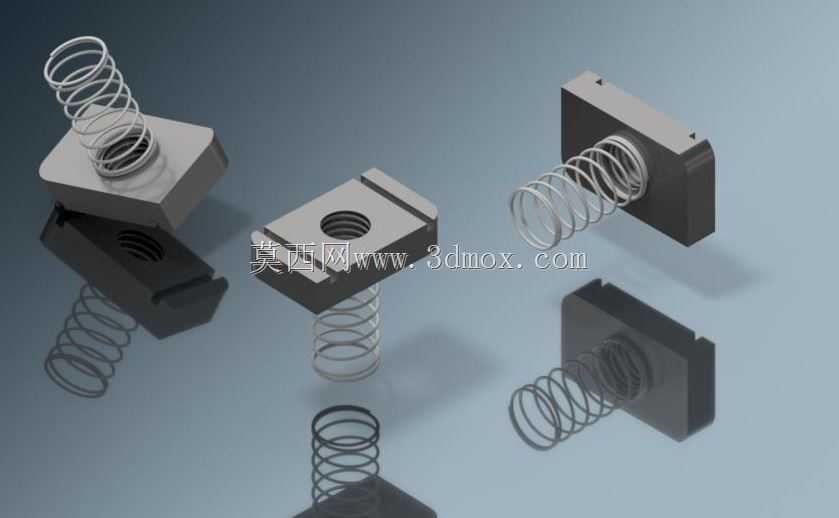

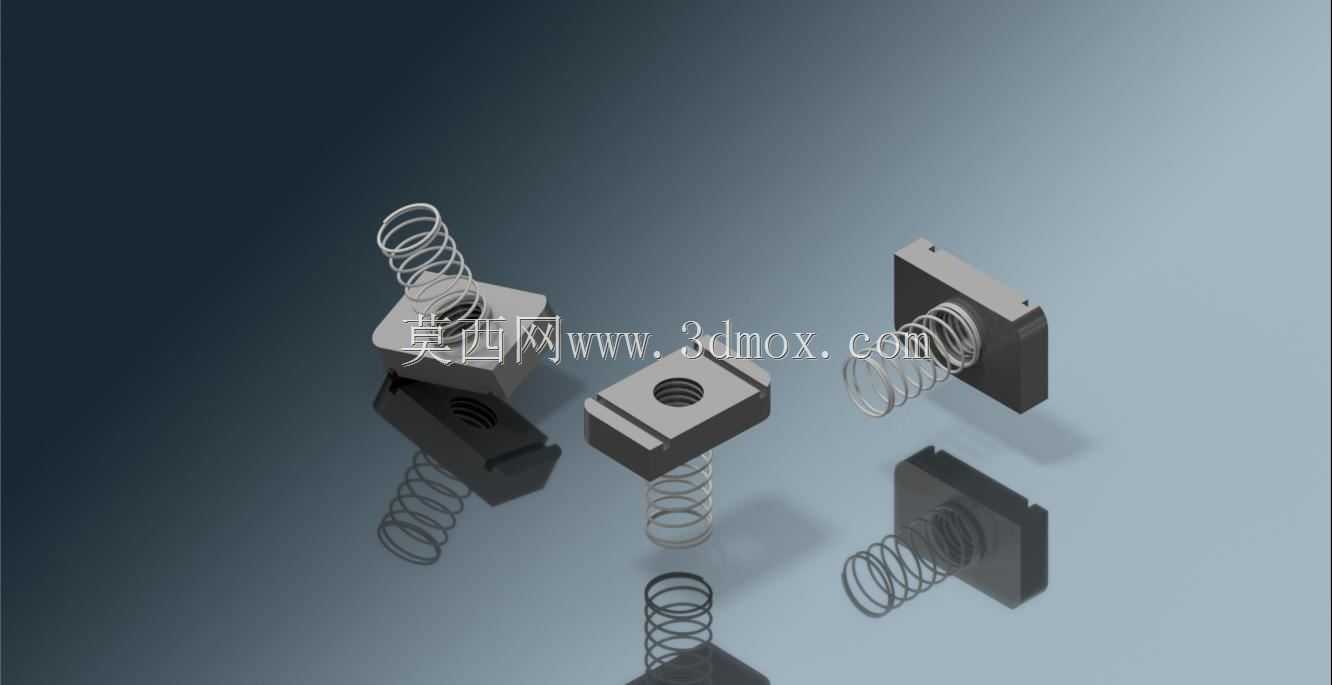

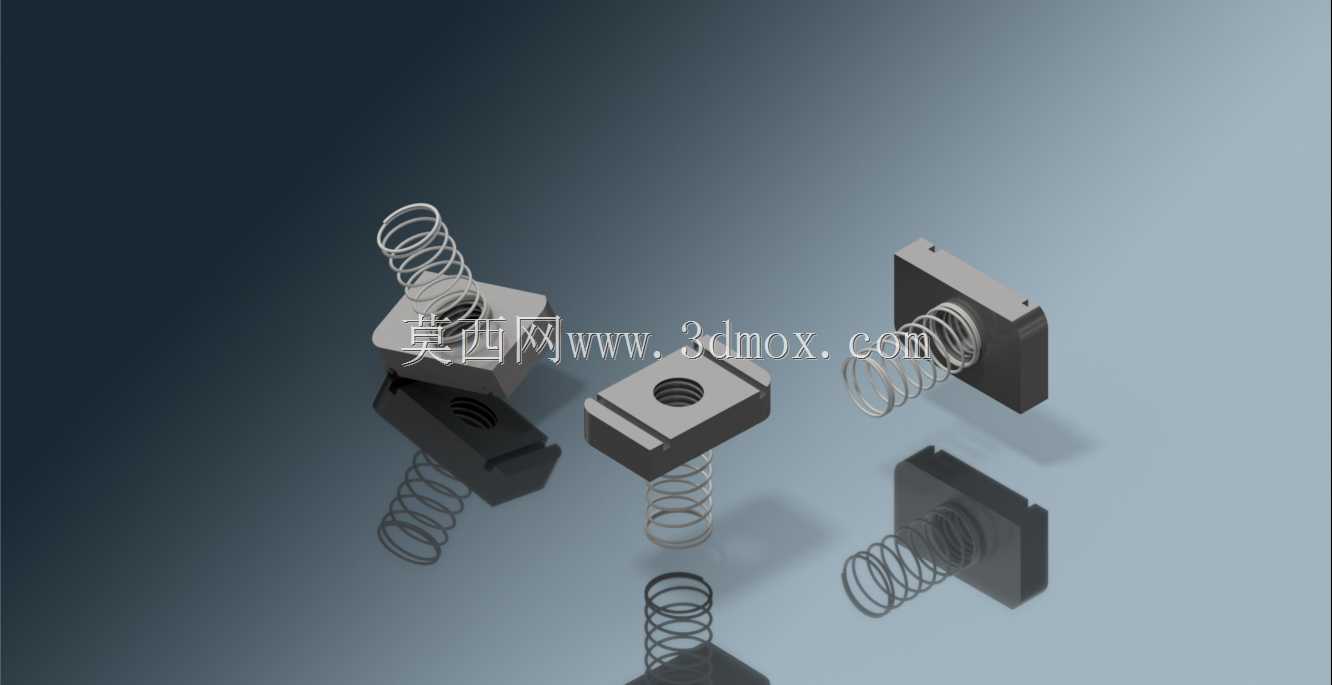

在光伏支架铺设、电缆桥架排布这类现场施工场景里，C型槽钢的槽内定位紧固一直是影响装配效率的核心环节，传统的六角螺母需要从型材端部逐段滑入安装位，遇到长距离排布或者后期加装构件的情况，往往需要拆解已装配件才能完成螺母就位，额外增加大量现场工时，弹簧螺母的结构设计正是针对这一痛点做的定向优化。这类弹簧螺母的核心功能是实现C型槽内的任意点位快速锁紧，不需要从型材端部穿入，现场施工时只需将螺母对准C槽的开口位置，按压顶部配套的弹簧即可将螺母本体卡入槽腔，松开后弹簧的张力会将螺母顶紧在C槽的内卷边内侧，此时螺母不会沿槽道自由滑动，施工人员可以单手扶住待装配件，另一只手拧入螺栓完成紧固，相比传统螺母的安装方式，单点位装配耗时能缩短六成以上，尤其适合高空作业、狭小空间作业这类操作受限的施工场景。从结构设计逻辑来看，弹簧螺母的本体采用方块式构型，尺寸匹配对应规格C型钢的槽内净宽，本体上加工的标准内螺纹孔与配套螺栓形成螺纹副，顶部装配的圆柱螺旋压缩弹簧是实现预定位的核心部件，弹簧的自由高度略高于C槽内卷边到槽底的净距，卡入槽内后弹簧产生的预紧力会让螺母本体的上表面始终贴紧C槽的内卷边背面，避免螺母在螺栓拧入前发生移位或掉落。针对不同的使用环境，螺母本体和弹簧的材质会做对应选型，常规室内电缆桥架场景多采用电镀镀锌的碳素钢材质，平衡防锈性能与材料成本；户外光伏支架、沿海区域的设备安装场景则多采用304或316不锈钢材质，抵御盐雾、潮湿带来的腐蚀问题，保证长期使用的连接可靠性。从安装边界来看，这类弹簧螺母的外形尺寸完全适配对应型号C型钢的槽腔尺寸，以常用的41系列C型钢为例，配套弹簧螺母的本体宽度控制在17mm左右，刚好能在槽内顺畅滑动又不会出现周向转动，弹簧的压缩行程控制在3-5mm区间，既保证按压时能顺利卡入槽内，又能在松开后提供足够的预紧摩擦力，避免螺母在槽内窜动。在实际的三维建模过程中，需要重点关注几个配合尺寸的公差控制：首先是螺母本体的宽度尺寸，公差过大会导致卡入槽内后出现周向转动，拧螺栓时跟转无法锁紧，公差过小则会出现卡滞，无法沿槽道调整位置；其次是弹簧的中径、节距参数，要保证弹簧压缩过程中不会出现卡滞，弹力曲线平缓，不会出现按压时需要过大外力的情况；另外螺母本体的螺纹孔要与安装面保持垂直，避免螺栓拧入后出现偏斜，导致连接面压合不紧，长期使用出现松动。在电缆槽系统的应用中，弹簧螺母主要用于槽体之间的拼接固定、槽体与吊挂件的连接、线槽内部线缆隔板的固定，由于电缆桥架往往是吊装在建筑顶部，施工时操作空间有限，弹簧螺母的预装特性可以让施工人员在地面先将螺母卡入对应位置，再抬升桥架进行整体固定，减少高空作业的操作时长。在太阳能梁系统也就是光伏支架的应用中，弹簧螺母用于光伏组件压块与支架主梁的连接、支架斜梁与立柱的连接固定，户外场景下除了要保证连接强度，还要考虑温度变化带来的型材热胀冷缩，弹簧螺母可以沿槽道小幅滑动，释放温度应力，避免型材变形或连接点损坏。建模时还要注意螺母本体的边角做小尺寸倒角处理，一方面是去除加工毛刺，避免施工时划伤操作人员，另一方面也能让螺母更顺畅地卡入C槽开口，不会被槽边的内卷边卡住。弹簧的两端要做并圈磨平处理，保证弹簧端面与螺母本体、槽道内壁接触平稳，不会出现弹簧歪斜导致的预紧力不均问题。很多新手建模时容易忽略弹簧与螺母本体的连接定位，实际上弹簧是套在螺母本体上方的定位凸台上的，这个凸台的直径略小于弹簧内径，既可以防止弹簧横向错位，又不会影响弹簧的正常压缩行程，凸台的高度要低于弹簧并圈后的厚度，避免弹簧压缩到极限位置时凸台顶到槽壁，导致预紧力不足。在装配验证环节，要模拟实际安装的全流程：先将弹簧按压至并圈状态，确认螺母本体的总高度小于C槽的开口宽度，能顺利斜向卡入槽腔；松开弹簧后确认螺母被顶紧，沿槽道滑动时阻力均匀，没有卡滞点；拧入配套螺栓时，确认螺母不会跟转，螺栓锁紧后连接面压合均匀，没有缝隙。这类标准件的建模不需要做过多的冗余结构，所有尺寸都要服务于实际装配需求，比如螺母本体的厚度要匹配螺栓的啮合长度，保证螺栓拧入后有足够的螺纹啮合圈数，达到要求的锁紧强度，同时又不会因为厚度过大增加不必要的材料成本。不同规格的弹簧螺母对应不同的螺纹尺寸，从M6到M12不等，分别适配不同荷载等级的连接需求，小规格的用于轻型电缆槽、小型配件的固定，大规格的用于光伏支架主结构、重型管线吊架的固定，选型时需要根据连接点的受力大小、型材规格匹配对应型号的弹簧螺母，避免出现大槽用小母或者小槽用大母的适配问题。
